Retrato 1,77 polegadas TFT LCD Display SPI 128x160 ST7735 Driver Touch Screen Opcional, TFT LCD 1,77 polegadas

Retrato 1,77 polegadas TFT LCD Display SPI 128x160 ST7735 Driver Touch Screen Opcional, TFT LCD 1,77 polegadas Descrição do produto

SFTO177DG-7062A-Né um modo de retrato de 1,77 polegadasMódulo LCD TFT com resolução de 128x160 pontos. Suporta interface mpu de 8 bits, amplamente utilizado em dispositivos portáteis, dispositivos médicos e alguns outros eletrônicos de consumo de pequeno tamanho. SFTO177DG-7062A-N O módulo FT LCD é integrado com IC ST7735 (compatível com IC ILI9163V). A tensão de alimentação para analógico (Vcc) varia de 2.6V a 3.3V, valor típico 2.8V. Este módulo tem painel de superfície anti-reflexão,Direção de visão 12 horasA inversa da escala de cinza às 6 horas.

SF-TS177H-8784A-NO módulo é um modo retrato TFT-LCD e está disponível também para a opção de tela sensível ao toque resistiva cuja parte não.SFTO177DG-7062A-TAs temperaturas de funcionamento são de -20°C a +70°C; as temperaturas de armazenamento variam de -30°C a +80°C.

Perguntas frequentes:
Posso pedir uma amostra?
R: Sim, nós damos as boas vindas a ordem de amostra para testar e verificar a qualidade. amostras misturadas de diferentes números de itens são aceitáveis.
E quanto ao tempo de entrega?
A: Para produtos fora de prateleira, amostras em estoque imediatamente. 1-1.5 semanas para reformulação de amostras. 4-6 semanas para produção em massa. Para produtos de design, 2-3 dias para proposta de desenho de contador;2 horas para a amostragem no momento da aprovação do desenho; 5 a 6 horas para ensaios/produção em série na aprovação da amostra.
Q3. Você tem algum limite de MOQ para ordem de amostra e produção?
R: MOQ baixo. 3-5pcs para verificação de amostras está disponível. MOQ de produção em massa é normalmente 1K / lote. Nós apoiamos quantidade menor do que MOQ MP para ordem de trilha / PP.
Q4. Como envia as mercadorias e quanto tempo demora a sua chegada?
R: Envio por DHL, UPS, FedEx ou TNT. Demora 5-7 dias para chegar. Envio aéreo e marítimo também opcional.
Q. Como proceder a uma encomenda de módulo LCD?
R: Em primeiro lugar, informe-nos dos seus requisitos ou aplicação.
Em segundo lugar, citamos de acordo com as suas exigências ou as nossas sugestões.
Em terceiro lugar, o cliente confirma as amostras e deposita para encomenda formal.
Em quarto lugar, organizamos a produção.
P6. É permitido imprimir o meu logotipo no produto LCD?
R: Sim. Por favor, informe-nos formalmente na fase de projeto, e faremos amostras com o seu logotipo para o seu teste de amostra e aprovação. Na aprovação da amostra, a produção em massa seguirá as amostras aprovadas.
Q7: Você oferece garantia para os produtos?
R: Sim, oferecemos 1 ano de garantia aos nossos produtos.
P8: Como lidar com o defeituoso?
R: Em primeiro lugar, nossos produtos são produzidos em rigoroso sistema de controle de qualidade e a taxa defeituosa será inferior a 0,2%.
Em segundo lugar, durante o período de garantia, enviaremos novos LCDs com nova encomenda para pequenas quantidades.Vamos repará-los e enviá-los de novo para você ou podemos discutir a solução, incluindo uma nova chamada de acordo com a situação real..

Retrato 1,77 polegadas TFT LCD Display SPI 128x160 ST7735 Driver Touch Screen Opcional, TFT LCD 1,77 polegadas Desenho do produto

Descrição do pin

1 NC NC

2 Sistema GND em terra

3 BL_K Cátodo LED de luz de fundo.

4 BL_A Atodo LED de luz de fundo.

5 Sistema GND em terra

6 RESET Reset Pin de sinal (Low) é ativado

7 RS Dados ou comando selecionar pin.

8 SDA PIN de entrada/saída de dados de série

9 SCK Interface serial Entrada do relógio

10 IOVCC Fornecimento de energia ((1.8)

11 VCC Fornecimento de energia ((2.8)

12 Chip CS selecionado (Low é ativado)

13 Sistema GND em terra

14 NC NC

Código inicial:

*ST7735S+HSD177*
WriteComm ((0x11); // Dormir fora
Retardo ((120); // Retardo 120ms
* * * * * * * * * * *
WriteComm ((0xB1));
WriteData ((0x05));
WriteData ((0x3A);
WriteData ((0x3A);
WriteComm ((0xB2));
WriteData ((0x05));
WriteData ((0x3A);
WriteData ((0x3A);
WriteComm ((0xB3));
WriteData ((0x05));
WriteData ((0x3A);
WriteData ((0x3A);
WriteData ((0x05));
WriteData ((0x3A);
WriteData ((0x3A);
* * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * *
WriteComm ((0xB4); // Inversão de pontos
WriteData ((0x03));
EscreverComm(0xC0);
WriteData ((0x62));
WriteData ((0x02));
WriteData ((0x04));
WriteComm ((0xC1));
WriteData ((0XC0));
WriteComm ((0xC2));
WriteData ((0x0D);
WriteData ((0x00);
WriteComm ((0xC3));
WriteData ((0x8D);
WriteData ((0xEA);
WriteComm ((0xC4));
WriteData ((0x8D);
WriteData ((0xEE);
Sequência de potência ST7735S
EscreverComm ((0xC5); // VCOM
WriteData ((0x0D);
WriteComm ((0x36); // MX, MY, modo RGB
WriteData ((0xC8));
Sequência gama ST7735S
EscreverComm(0xE0);
WriteData ((0x0A);
WriteData ((0x1F);
WriteData ((0x0E);
WriteData ((0x17));
WriteData ((0x37));
WriteData ((0x31));
WriteData ((0x2B);
WriteData ((0x2E);
WriteData ((0x2C);
WriteData ((0x29));
WriteData ((0x31));
WriteData ((0x3C);
WriteData ((0x00);
WriteData ((0x05));
WriteData ((0x03));
WriteData ((0x0D);
WriteComm ((0xE1));
WriteData ((0x0B);
WriteData ((0x1F);
WriteData ((0x0E);
WriteData ((0x12));
WriteData ((0x28));
WriteData ((0x24));
WriteData ((0x1F);
WriteData ((0x25));
WriteData ((0x25));
WriteData ((0x26));
WriteData ((0x30);
WriteData ((0x3C);
WriteData ((0x00);
WriteData ((0x05));
WriteData ((0x03));
WriteData ((0x0D);
Sequência gama ST7735S
WriteComm ((0x3A); // modo 65k
WriteData ((0x05));
WriteComm ((0x29); //Exibir em

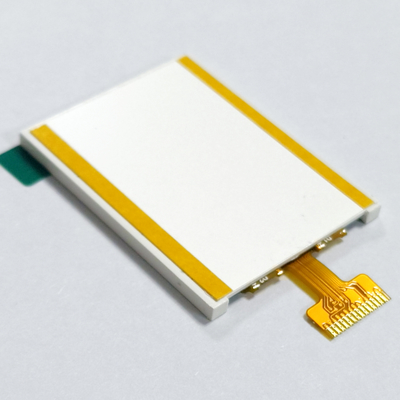

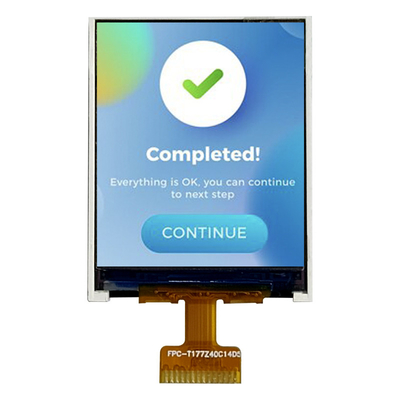

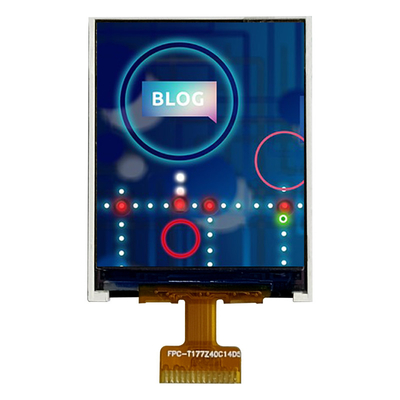

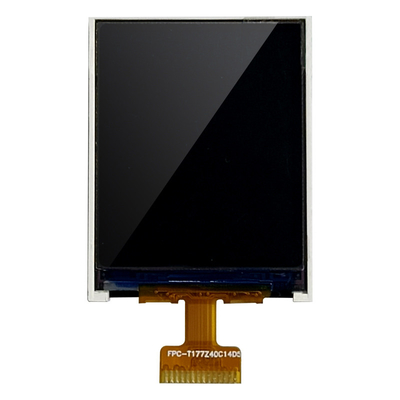

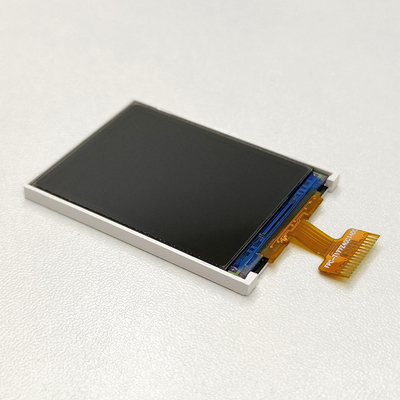

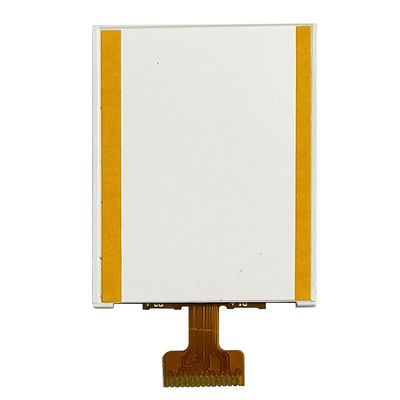

Retrato 1,77 polegadas TFT LCD Display SPI 128x160 ST7735 Driver Touch Screen Opcional, TFT LCD 1,77 polegadas Imagem do produto
