Detalhes do produto:
|
| Produto: | 3Ecrã LCD TFT de 0,5 polegadas | Ecrã táctil: | com CTP |
|---|---|---|---|
| Toque capacitivo: | Opções padrão e personalizadas | Resolução: | pontos 320x480 |
| Direção de visualização: | 12:00 | Interface: | MCU e SPI |
| Número de pin: | 32 pinos | Conexão: | Empilhadeira |
| Luminância de superfície: | 300cd/m2 (nits) | Duração de vida do LED: | 40,000 horas |
| Conformidade: | Compatível com o REACH & RoHS | Certificação: | ISO9001:2015 & ISO14001:2015 |
| Destacar: | 3Display LCD TFT de 0,5 polegadas |
||
** Descarregar folha de dados **
3Display LCD TFT de 0,5 polegadas com interface MCU ILI9488,3Display LCD TFT com painel de toque capacitivo de 0,5 polegadas Descrição de exibição
O Saef Tech SFTO350PY-7118ACT é um módulo LCD TFT de tamanho diagonal de 3,5 polegadas com resolução HVGA 320x480 pixels.
Detalhes rápidos do produto:
1. Dimensão LCD: 3,5 ̊ TFT
2Resolução: 320x480
3Ângulo de visão: 12 horas.
4- Dimensões do contorno: 55,26*84,69*2,1 mm
5IC do condutor: ILI9488
6Tipo de interface: MCU
7Painel táctil: com ou sem Painel táctil resistivo opcional
8. Temperatura: -20°C a +70°C; Tst -30°C a +80°C
Características do produto:
1. SFTO350PY-7118ACT é um módulo TFT LCD é um tamanho diagonal de 3,5 polegadas, 320xRGBx480, tela LCD TFT a cores completas.
2Este módulo suporta a interface MCU. O modelo SFTO350PY-7118ACT tem dimensão de módulo de 55,26*84,69 mm e tamanho de área ativa de 48,96 x 73,44 mm;
3. O SFTO350PY-7118ACT está integrado com o controlador ILI9488 no módulo e a sua tensão de alimentação lógica varia de 2,6V a 3,3V.
4Pode funcionar a temperaturas de -20°C a +70°C; as suas temperaturas de armazenamento variam de -30°C a +80°C.
5. SFTO350PY-7118ACT é um módulo LCD de modo retrato, com luminosidade de 200 cd/m2. Se você quiser usá-lo como modo paisagem ou aumentar a luminosidade, entre em contato conosco para mais suporte técnico.
6Este módulo LCD TFT de 3,5" funciona bem para dispositivo GPS, terminal POS, leitor de caixa, scanner, automação residencial, telefone de conferência, analisadores, eletrodomésticos, automação residencial, sistema de segurança, etc.
| Produto: | 3Ecrã LCD TFT de 0,5 polegadas | Ecrã táctil: | Com a CTP |
|---|---|---|---|
| Toque capacitivo: | Vidro de cobertura padrão e personalizado opcional | Resolução: | 320x480 pontos |
| Direção de visualização: | 12:00 | Interface: | MCU&SPI |
| Número do pin: | 32 pinos | Conexão: | Enxaguante (customizável) |
| Luminância superficial: | 300cd/m2 (nits) | Duração de vida do LED: | 40000 horas |
| Conformidade: | Compatível com o REACH & RoHS | Certificação: | ISO9001:2015 e ISO14001:2015 |

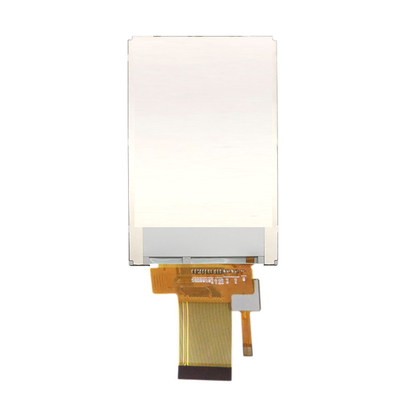

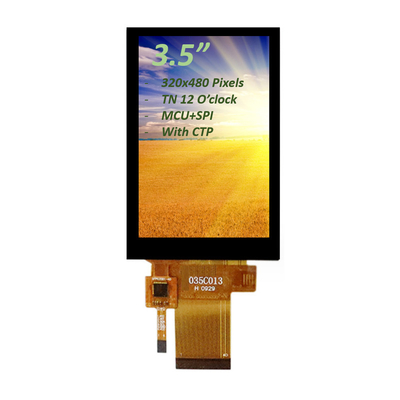

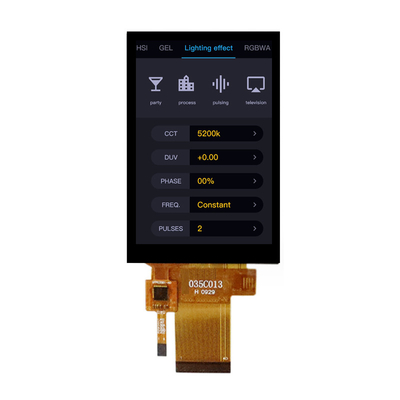

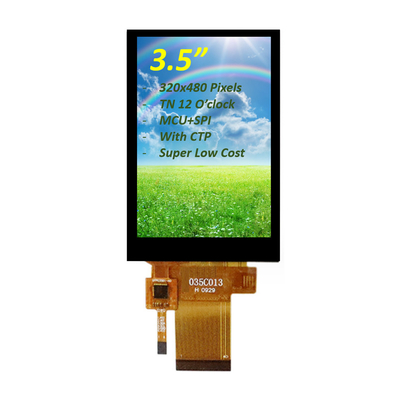

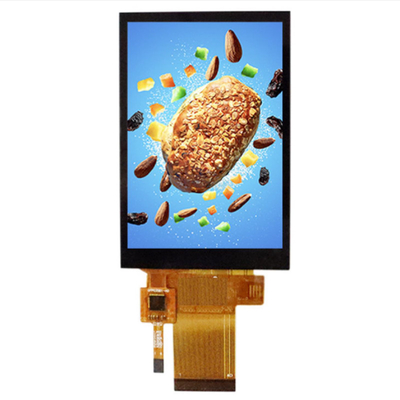

3Display LCD TFT de 0,5 polegadas com interface MCU ILI9488,3Display LCD TFT com painel de toque capacitivo de 0,5 polegadasImagem do produto
Especificação óptica
| Ponto | Símbolo | Condição | Min. | Tipo | Max. | Unidade | |
| Luminância branca (centro) | Lv |
Θ=0 Normal Ângulo de visão IBL= 120mA |
- Não. | 300 | - Não. | cd/m2 | |
| Tempo de resposta | Tr+Tf | - Não. | 20 | 40 | ms | ||
| Relação de contraste | CR | - Não. | 500 | - Não. | - Não. | ||
|
Cores Cromaticidade (CIE1931) |
Branco | Wx | 0.292 | 0.307 | 0.322 | ||
| Wy. | 0.312 | 0.327 | 0.342 | ||||
|
Ângulo de visão |
Hor |
O L |
CR≥10 |
- Não. | 70 | - Não. | |
| ΘR | - Não. | 70 | - Não. | ||||
|
Ver |
OU | - Não. | 60 | - Não. | |||
| ΘD | - Não. | 60 | - Não. | ||||
| Uniformidade do brilho | Média | Θ=0 | 80 | 90 | - Não. | % | |
| Gamut de cores | NTSC | Θ=0 | 57 | 60 | - Não. | % | |
| Direção óptima de visão | 12 0' Clock | ||||||
Características elétricas
| Ponto | Símbolo | Minha. | Tipo. | Max. - O quê? | Unidade |
| Tensão de alimentação analógica | VDD | 2.4 | 2.8 | 3.3 | V |
| Tensão de alimentação digital | VDDI | 1.65 | 1.8 | 3.3 | |
| Tensão do sinal de entrada | VIH | 0.7VDDI | - | VDDI | V |
| VIL | GND | - | 0.3VDDI | V |
Características da unidade de retroiluminação
| Ponto | Símbolo | Min. | Tipo | Max. | Unidade |
| Corrente LED | II | - | 90 | 120 | mA |
| Voltagem LED | VL | - | 2.8 | 3.2 | V |
| Tempo de vida útil do LED em funcionamento | Horário | 30000 | 40000 | - | Horário |
Interface LCM Definição do pin
|
Pinhas - Não, não. |
Símbolo | Função |
| 1 | XL | Toque na linha esquerda. |
| 2 | OU | Toque no circuito superior. |
| 3 | XR | Toque na linha final direita. |
| 4 | YD | Toque na linha inferior. |
| 5 | GND | Terra |
| 6 | CICV | Fornecimento de energia 1,8 V |
| 7 | CCC | Fornecimento de energia 2,8 V |
| 8 | FMARK | Sinal de sincronização de quadros |
| 9 | CS | Chip selecionar pin de entrada (ativo baixo) |
| 10 | RS | Exibir dados/pin de seleção de comando em paralelo |
| 11 | WR/SPI_SCL | Habilitar a gravação na interface paralela MCU 8080 / pin SCL como Relógio Serial |
| 12 | RD | Ativar a leitura na interface paralela 8080 MCU. |
| 13 | SPI_SDA | Pin bidirecional de entrada/saída de dados em série |
| 14 | SPI_SDO | Saída de dados de série |
| 15 | Reinicialização | Entrada de reinicialização externa. |
| 16 | GND | Terra |
| 17 a 32 | DB0-DB15 | Bus de dados de interface paralela da MCU. |
| 33 | LEDA | Luz traseira LED ((Anodo) |
| 34 a 36 | LEDK | Luz traseira LED (cátodo) |
| 37 | GND | Terra |
| 38 | IM0 | Selecione o modo de interface |
| 39 | IM1 | Selecione o modo de interface |
| 40 | IM2 | Selecione o modo de interface |
Definição do pin FPC Touch
| 1 | CTP_RST | Reinicie a tela sensível ao toque |
| 2 | CTP_INT | Sinal de interrupção do ecrã táctil |
| 3 | CTP_SDA | Sinais de dados do ecrã táctil |
| 4 | CTP_SCL | Sinal de relógio do ecrã táctil |
| 5 | GND | Terra |
| 6 | VDD | Fornecimento de energia |
Por que escolher-nos?
1Nós fornecemos soluções personalizadas de LCD Display
O seu produto tem requisitos especiais de aplicação, especificações elétricas, especificações ópticas, características de toque ou dimensões mecânicas que exigem exibições personalizadas?SAEF pode atender às suas necessidades de LCD personalizado.
2. Soluções totais para ecrã táctil e exibição
Está preocupado com a montagem do ecrã sensível ao toque e do ecrã de exibição?A SAEF pode fornecer telas sensíveis ao toque personalizadas e padrão, incluindo soluções multi-toque resistentes e capacitivas, incluindo serviços de ligação de ar e óptica..
3Compromisso com a qualidade e a fiabilidade
A SAEF é qualificada pela ISO9001:2015 e ISO14000, cumprindo as normas RoHS, REACH e outras normas ambientais nos mercados globais.Ensaios de fiabilidade e envelhecimento.
4- Fornecimento a longo prazo
Em circunstâncias normais, os produtos que recomendamos podem ser fornecidos por mais de 5 anos.Faremos planos alternativos com antecedência para garantir as suas necessidades de abastecimento a longo prazo.
ESP8266 ligado a ili9488 tela TFT de 3,5 polegadas para exibição + toque
1. Use a biblioteca TFT_eSPI
2. Conteúdo da configuração
2-1) Como é que o dispositivo está ligado?
VCCLED - 3.3
GND - GND
CS - D8
RST - D4
DC/RS - D3
O número de unidades de controlo é o número de unidades de controlo.
SCKT_CLK - D5
T_D0 - D6
T_CS - D2
* XXX/XXX indica que é necessária uma linha paralela, aplicável apenas aos ecrãs ESP8266 e ili9488.
* Outras telas devem ser ajustadas de acordo com as anotações em User_Setup.h e User_Setup_Select.h, de modo a evitar desvios!!
Modificar User_Setup.h
Encontre o arquivo User_Setup.h no diretório da biblioteca e modifique as anotações de acordo com o modelo da tela TFT
#define ILI9488_DRIVER // AVISO: Não conecte o SDO de exibição do ILI9488 ao MISO se outros dispositivos partilharem o autocarro SPI (TFT SDO NÃO indica quando o CS é elevado)
Descomentar este driver, e retornar o padrão li9341 para o comentário
Adicionar dois parâmetros
#definir TFT_WIDTH 480
#definir TFT_HEIGHT 320
Porque eu estou usando uma tela 480 * 320, não há parâmetros correspondentes no arquivo, para que eu possa adicioná-lo e usá-lo diretamente se há parâmetros da tela correspondente no arquivo
O arquivo continua a rolar para baixo
Encontre #define TOUCH_CS PIN_D2 e cancelar comentários (corresponde à porta wiremap)
2-3) Modificar User_Setup_Select.h
Ativar #incluir
Ativar #incluir
*Para outros tipos de ecrãs, é necessário abrir o ficheiro de driver User_Setups/Setup20_ILI9488.h correspondente para verificar se os pinos definidos são os mesmos que os do diagrama de fiação.
2-4) Tente-o para uma corrida
Abra a instância -TFT_eSPI-Generic-Touch_calivrate no Arduino (esta instância é chamada de calibração de toque, o toque deve ser calibrado)
Siga os exemplos fornecidos na biblioteca e toque o conteúdo do seu coração
