3Display LCD de retrato TFT de 0,5 polegadas com controlador de interface do MCU ILITEK ILI9488 320x480 HVGA

3Display LCD de retrato TFT de 0,5 polegadas com controlador de interface do MCU ILITEK ILI9488 320x480 HVGADescrição do display

O Saef Tech SF-TC350H-8942A-N é um módulo LCD TFT de tamanho diagonal de 3,5 polegadas com resolução HVGA 320x480 pixels.

Detalhes rápidos do produto:
1. Dimensão LCD: 3,5 ̊ TFT
2Resolução: 320x480
3Ângulo de visão: 12 horas.
4- Dimensões do contorno: 55,26*84,69*2,1 mm
5IC do condutor: ILI9488
6Tipo de interface: MCU
7Painel táctil: com ou sem Painel táctil resistivo opcional
8. Temperatura: -20°C a +70°C; Tst -30°C a +80°C

Características do produto:
1. SF-TC350H-8942A-N é um módulo TFT LCD é um tamanho diagonal de 3,5 polegadas, 320xRGBx480, tela LCD TFT em cores completas.
2Este módulo suporta a interface MCU. O modelo SF-TC350H-8942A-N tem dimensão de módulo de 55,26*84,69 mm e tamanho de área ativa de 48,96 x 73,44 mm;
3. SF-TC350H-8942A-N está integrado com o controlador ILI9488 no módulo, e a sua tensão de alimentação lógica varia de 2,6V a 3,3V.
4Pode funcionar a temperaturas de -20°C a +70°C; as suas temperaturas de armazenamento variam de -30°C a +80°C.
5. SF-TC350H-8942A-N é um módulo LCD de modo retrato, com luminosidade de 200 cd/m2. Se você quiser usá-lo como modo paisagem ou aumentar a luminosidade, entre em contato conosco para mais suporte técnico.
6Este módulo LCD TFT de 3,5" funciona bem para dispositivo GPS, terminal POS, leitor de caixa, scanner, automação residencial, telefone de conferência, analisadores, eletrodomésticos, automação residencial, sistema de segurança, etc.

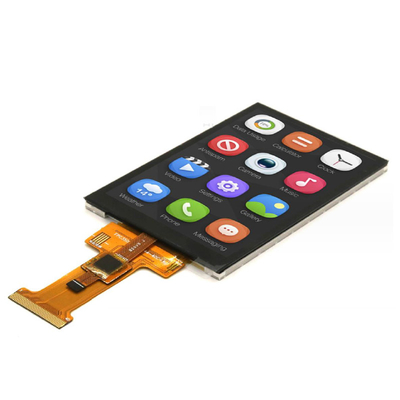

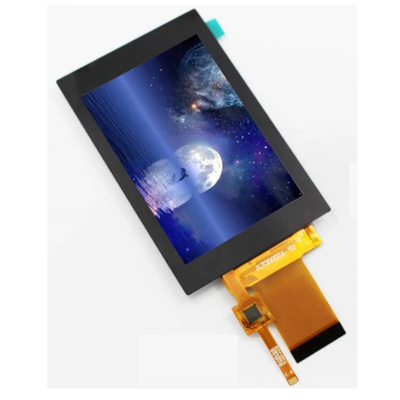

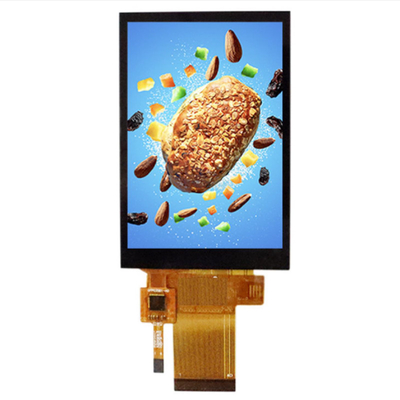

MCU 3,5 polegadas TFT LCD, 3,5 " 320x480 HVGA LCD Display Imagem real do produto

ESP8266 ligado a ili9488 tela TFT de 3,5 polegadas para exibição + toque

1. Use a biblioteca TFT_eSPI

2. Conteúdo da configuração

2-1) Como é que o dispositivo está ligado?

VCCLED - 3.3
GND - GND
CS - D8
RST - D4
DC/RS - D3
O número de unidades de controlo é o número de unidades de controlo.
SCKT_CLK - D5
T_D0 - D6
T_CS - D2
* XXX/XXX indica que é necessária uma linha paralela, aplicável apenas aos ecrãs ESP8266 e ili9488.

* Outras telas devem ser ajustadas de acordo com as anotações em User_Setup.h e User_Setup_Select.h, de modo a evitar desvios!!

Modificar User_Setup.h
Encontre o arquivo User_Setup.h no diretório da biblioteca e modifique as anotações de acordo com o modelo da tela TFT

#define ILI9488_DRIVER // AVISO: Não conecte o SDO de exibição ILI9488 ao MISO se outros dispositivos partilharem o autocarro SPI (TFT SDO NÃO indica quando o CS é elevado)

Descomentar este driver, e retornar o padrão li9341 para o comentário

Adicionar dois parâmetros

#definir TFT_WIDTH 480
#definir TFT_HEIGHT 320

Porque eu estou usando uma tela 480 * 320, não há parâmetros correspondentes no arquivo, para que eu possa adicioná-lo e usá-lo diretamente se há parâmetros da tela correspondente no arquivo

O arquivo continua a rolar para baixo

Encontre #define TOUCH_CS PIN_D2 e cancelar comentários (corresponde à porta wiremap)

2-3) Modificar User_Setup_Select.h
Ativar #incluir

Ativar #incluir(pesquisa em diferentes ecrãs para o condutor correspondente de acordo com a anotação em inglês)

*Para outros tipos de ecrãs, é necessário abrir o ficheiro de driver User_Setups/Setup20_ILI9488.h correspondente para verificar se os pinos definidos são os mesmos que os do diagrama de fiação.

2-4) Tente-o para uma corrida
Abra a instância -TFT_eSPI-Generic-Touch_calivrate no Arduino (esta instância é chamada de calibração de toque, o toque deve ser calibrado)

Siga os exemplos fornecidos na biblioteca e toque o conteúdo do seu coração

No final, eu realmente não sei muito sobre o princípio, sorte para descobrir, pode haver omissões na configuração específica, certifique-se de estudar mais notas de configuração,e ao mesmo tempo encontrar problemas para ir para sites nacionais e estrangeiros para tentar a sorteNão tenho tempo para verificar novamente, só quero falar sobre o caminho a seguir, boa sorte a todos!
