7" 1024x600 LVDS LCD TFT com CTP, PCAP touch screen 7 polegadas IPS

7" 1024x600 LVDS TFT LCD com CTP, PCAP touch screen 7 polegadas IPS Introdução ao produto

Detalhes rápidos do produto:


1. Dimensão LCD: 7 ′′ polegadas TFT
2Resolução: 1024x600
3Ângulo de visão: livre
4- Dimensão do contorno: 165x100x5.7mm
5Tipo de interface LCM: LVDS

6Tipo de interface CTP: I2C
7. Temperatura: -20°C a +70°C; Tst -30°C a +80°C
8Painel de toque: Capacitativo touch screen ((CTP))

A SAEF Technology ZDX070BIV1-B3 é um ecrã LCD TFT de ângulo de visão integral de 7 ′′ IPS com resolução de 1024x600 pixels.

Este módulo LCD tem dimensão de contorno de 165x100x5.7mm, e tamanho AA de 154.2144 ((H) ×85.92 ((V) mm. Este LCD TFT de 7" é com PCAP ((Capacitive Touch Screen).Interface LCM ZDX070BIV1-B3 com interface LVDSA interface CTP é I2C. ZDX070BIV1-B3 é com 300cd/m2 (nits) de brilho de superfície, este módulo de exibição LCD pode operar a temperaturas de 20°C a +70°C.

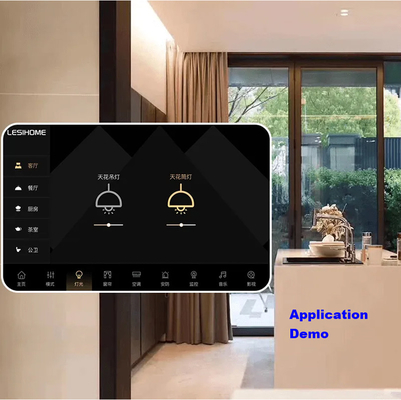

Este módulo LCD TFT de 7 ′′ é amplamente utilizado em equipamentos de medição, dispositivos médicos, automação residencial, sistema de segurança de acesso, etiqueta de preço do supermercado e eletrodomésticos, dispositivo GPS, etc.

7" 1024x600 LVDS TFT LCD com CTP, PCAP Touch Screen 7 polegadas IPS Desenho do produto

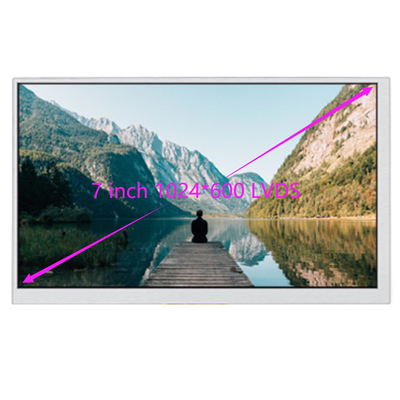

7" 1024x600 LVDS TFT LCD com CTP, PCAP Touch Screen 7 polegadas IPS Imagem do produto

Instalações e certificados

O que é LVDS

LVDS (Low Voltage Differential Signaling): é uma interface de tecnologia de sinalização diferencial de baixa tensão. It is a digital video signal transmission method developed by NS Corporation (National Semiconductor Corporation) in the United States to overcome the shortcomings of high power consumption and EMI electromagnetic interference when transmitting broadband and high bit rate data in TTL level.

Nos últimos anos, com o rápido desenvolvimento da indústria eletrônica, os equipamentos de exibição inteligentes também fizeram realizações brilhantes, e a exibição de alta definição foi favorecida pelos consumidores.Atualmente, as interfaces de protocolo de display de alta definição incluem RGB, LVDS, MIPI, eDP, HDMI, miniLVDS, V-by-One, etc.

A norma de nível LVDS utiliza um par (dois) de linhas de sinal diferencial para transmitir dados.

Através da condução de uma fonte de corrente estável de 3,5 mA, os dados podem ser transmitidos a alta velocidade com um sinal diferencial de amplitude muito baixo de 350 mV na terminação de 100Ω.A velocidade de transmissão de dados é limitada a um máximo de 655 Mbit/s dentro da especificaçãoMas esse não é o limite. Através do processamento único de cada fabricante de semicondutores, é possível alcançar uma velocidade de transmissão de alta velocidade de cerca de 3 Gbit/s.

Os dois sinais diferenciais, o sinal do elétrodo positivo (A +) e o sinal do elétrodo negativo (B -), são centrados em uma tensão comum (Voc) de 1,2 V,e os dois sinais oscilam com uma diferença de potencial de 350 mVEm seguida, o diferencial do osciloscópio é medido com uma sonda, e uma forma de onda de sinal como a Figura 2 é obtida.Medição com uma sonda diferencial, a diferença de amplitude pode ser calculada. Mas tal forma de onda de sinal não existe fisicamente.

A estrutura básica do transmissor e do receptor de LVDS é mostrada na figura abaixo.e é accionado por uma fonte de corrente constante, ou seja, movidos por corrente (em oposição aos níveis movidos por tensão, como TTL e CMOS).

Entre eles, o transistor de efeito de campo no condutor (não necessariamente o transistor de efeito de campo, porque a especificação técnica LVDS concentra-se principalmente no transistor elétrico,Interligação e terminação da linha da interface LVDS, e não existem requisitos claros para o processo de produção, o meio de transmissão e a tensão de alimentação, isto é, pode ser realizado por CMOS, GaAs ou outros processos,e o gato preto e o gato branco que pode pegar ratos são bons gatos) para formar um circuito de interruptor de ponte completaUtilizado para controlar a direcção do fluxo de corrente da fonte de corrente constante de 3,5 mA,uma resistência de terminação de 100 ohms é ligada em paralelo entre os terminais de inversão e de inversão do receptor, para que a corrente possa gerar tensão através do resistor, e então os níveis altos e baixos são formados pelo julgamento do receptor.

Quando Q2 e Q3 estão ligados e Q1 e Q4 estão desligados, a corrente constante da fonte flui para o receptor através de Q3,e vai para baixo através do resistor de terminação de 100 ohms e, em seguida, retorna para a extremidade de condução, e finalmente passa através de Q2 para a terra (GND), a corrente de 3,5mA produz uma queda de tensão de 350mV no resistor de 100 ohms, neste momento,a tensão no terminal de inversão é superior à tensão no terminal de inversão, e a saída é um alto nível "H".

Palavra-chave de pesquisa: tft 7", 7 tft lcd, 7" tft lcd, LVDS 7 polegadas tft lcd, tft lcd 7, 7 tft display LVDS, 7" tft display, 7 polegadas tft display, tft display 7 polegadas LVDS, tft display 7", 7 polegadas tft lcd display,7 polegadas TFT touch, 7 "tft touch lcd display, TFT 7" com CTP, 7" CTP touch TFT, 7" TFT CTP touch lcd.
