E-Paper Module Digital Display 1.54" 3 cores EPD 24 Pins ESL E-Ink 200*200 pontos SPI Interface Óptica Todos os ângulos de visão

Tinta eletrônica 1,54 polegadas 200*200 pontos interface SPI, 1,54" 3 cores EPD 24 pinos ESL módulo de papel eletrônico e-display digital

E-ink Display 1,54 polegadas, EPD 1,54 polegadas Descrição da tela

A tecnologia SAEF SFEPD154B-7099A-BWR é um display eletroforético de matriz ativa (AM EPD), com interface e design de sistema de referência.e tem capacidades de exibição completa de 2 bitsO módulo é um display eletróforético de condução de matriz TFT, com circuitos integrados, incluindo buffer de gate, buffer de fonte, interface SPI, lógica de controle de tempo, oscilador, DC-DC, SRAM, LUT, VCOM.O módulo pode ser utilizado em dispositivos eletrónicos portáteis, como o Sistema de Etiqueta Eletrónica de Prateleira (ESL).

Características

1 a-Si TFT matriz ativa Display eletrónico em papel (EPD)
2 Resolução: 200 x 200
3 Consumo de energia ultra baixo
4 Ângulo de visão superamplo - próximo de 180°
5 Extra fino e leve
6 Interface SPI
7 Compatível com a RoHS

Temperatura de funcionamento

A temperatura de operação é de -0 a 50 °C, a temperatura de armazenamento é de -20 a 60 °C. 90 % RH Max. (Ta ± 40 oC), onde Ta é a temperatura ambiente.

A temperatura do bulbo úmido deve ser de 39 oC Max. (Ta > 40 oC).Nenhuma condensação e nenhuma geada em valores absolutos de ambiente.

A temperatura da superfície do painel de exibição deve ser de 0 oC Min. e 50 oC Max. O tempo de atualização depende da temperatura de funcionamento.
O material da tinta é sensível à humidade e aos raios UV. The absolute rating operating environments describes the boundary conditions for updating the display while the absolute rating storage environment describe the boundary conditions for a display not updatingEmbora os monitores sejam classificados para funcionar de acordo com as especificações para o período de garantia no ambiente operacional especificado absoluto, quanto melhor a condição de armazenamento,Quanto melhor o desempenho das telas de E InkAssim como outros componentes sensíveis à humidade e UV, recomendamos que os nossos monitores sejam armazenados em ambientes de controlo de temperatura e umidade, e sempre que possível,sob as condições de armazenagem ótimas acima definidas, longe da luz solar, para otimizar o seu desempenho.


Precauções
(1) O painel/módulo EPD é fabricado a partir de materiais frágeis, como vidro e plástico, podendo ser quebrado ou rachado se cair.Não aplicar força, como dobrar ou torcer o painel EPD.
(2) Recomenda-se montar ou instalar os painéis EPD numa área de trabalho limpa.
(3) Não aplicar pressão ao painel de EPD para evitar danos.
(4) Não conecte nem desconecte o conector de interface enquanto o painel EPD estiver em funcionamento.
(5) Apoie o painel com o dedo enquanto liga o cabo de interface, tal como o FPC.
(6) Não empilhe os painéis/módulos EPD.
(7) Não aperte o FPC na borda do vidro nem puxe o FPC para cima/ para baixo a 90°.
(8) Não toque no conector de chumbo do FPC.
(9) Não toque na área de ligação do IC, pois pode arranhar o chumbo TFT ou danificar a função do IC.
(10) Usar uma pulseira durante a manipulação e a montagem.Os dispositivos semicondutores estão incluídos no painel / módulo EPD e devem ser manuseados com cuidado para evitar qualquer descarga eletrostática (ESD). (Um ventilador iônico pode ser necessário na operação de montagem para reduzir o risco de ESD.)
(11) Manter o painel/ módulo EPD no ambiente especificado e nas caixas de embalagem originais quando armazenado, a fim de evitar arranhões e manter o desempenho original.
(12) Não desmontar nem remontar o painel EPD.
(13) Utilize um pano seco macio, sem produtos químicos, para limpeza.Este comportamento faria um amontoado ou arranhão na chapa de proteção.
(14) Tenha cuidado com a humidade para evitar a sua penetração no painel EPD, o que pode causar danos durante o funcionamento.
(15) É um produto de operação a baixa temperatura.A humidade pode penetrar no painel de EPD devido à geada ou ao orvalho na superfície do painel de EPD, e causa danos no painel EPD.
(16) Se o painel/módulo EPD não for atualizado a cada 24 horas, pode ocorrer um fenómeno conhecido como "Ghosting" ou "Image Sticking".Recomenda-se que o cliente atualize a etiqueta ESL / EPD a cada 24 horas no caso de utilização.Recomenda-se que o cliente envie ou armazene a ESL / EPD Tag com uma imagem completamente branca para evitar este problema
(17) A elevada temperatura, a elevada humidade, a luz solar ou a luz fluorescente podem degradar o desempenho do painel EPD.luz solar, ou fluorescente por longos períodos de tempo.
(18) A tinta do rótulo utilizada para marcar o número de identificação do painel é facilmente apagada por solvente.
(19) O EPD é embalado a vácuo.
(20) Antes da aprovação pelo BOE e pelo cliente, os produtos e as especificações dos produtos podem ser sujeitos a alterações sem aviso prévio.Confirme que recebeu as normas ou especificações mais recentes do produto antes do desenho final, aquisição ou utilização.
(21) O BOE faz todos os esforços para garantir que os seus produtos sejam de elevada qualidade e fiabilidade. contact BOE sales office before using the product in an application that demands especially high quality and reliability or where its failure or malfunction may directly threaten human life or cause risk of bodily injury, tais como aeroespacial, aeronáutica, energia nuclear, controlo da combustão, transportes, tráfego, equipamento de segurança ou equipamento médico para manutenção da vida.
(22) Projetar a sua aplicação de modo a que o produto seja utilizado dentro dos intervalos garantidos pela SAEF, nomeadamente para os valores máximos de classificação, gama de tensão de alimentação de funcionamento, características de radiação térmica,Condições de instalação e outras característicasO SAEF não se responsabiliza por falhas ou danos quando utilizado para além dos limites garantidos.Considerar as taxas de falhas ou os modos de falha normalmente previsíveis nos dispositivos semicondutores e empregar medidas sistémicas, tais como cofres de falha, de modo a que o equipamento que incorpora o produto SAEF não cause lesões corporais, incêndio ou outros danos consequentes devido à utilização do produto SAEF.
(23) Este produto não é concebido para ser resistente à radiação

A tela de tinta eletrônica tem cenários de aplicação ricos, e a extremidade B / C é de tração nas duas rodas

Como uma nova tecnologia de exibição, o papel eletrónico amplia os cenários de aplicação de terminais no campo da exibição de painéis planos.O papel eletrónico é essencialmente uma espécie de tecnologia de exibição de painel plano, também conhecido como tela de tinta electrónica, que pode imitar a percepção visual da impressão e da escrita em papel.e pode manter a exibição mesmo quando a energia está desligada, e as características principais são baixo consumo de energia e saúde visual, que pode ser chamado de uma nova tecnologia de exibição que é "pequeno, mas bonito".

As características dos produtos de tela de tinta electrónica são excelentes e os cenários de aplicação a jusante estão a expandir-se rapidamente.As características dos produtos relacionados com o papel eletrónico centram-se na substituição do papel e no baixo consumo de energia1) Os produtos C-end têm como núcleo os leitores de e-books,que se estende a portáteis e monitores de computadores, pulseiras de relógio e outros produtos vestíveis, casa inteligente e outros campos de aplicação; 2) O B-end é o principal campo de desenvolvimento e aplicação do mercado atual,e o produto toma o mercado de varejo IoT de baixa potência como o principal cenário de aplicação, e se expande para os campos de varejo inteligente, logística inteligente, transporte inteligente, indústria inteligente, saúde inteligente e educação inteligente.

A tecnologia de electroforese por microencapsulamento ocupa a posição dominante da tela de tinta eletrônica.dos quais a tecnologia de eletroforese em micro cápsula é o esquema predominanteO projeto do produto consiste num substrato TFT e em duas camadas de eletrodos, colocadas entre partículas pretas carregadas positivamente e partículas brancas carregadas negativamente.Esta tecnologia usa o princípio da atração positiva e negativa, aplicando elétrodos para controlar os pixels para exibir preto ou branco,e você também pode ajustar o tamanho da tensão para controlar a posição das partículas pretas ou brancas da área de exibição superior para exibir cinza.

Impulsionado pela procura de aplicações terminais, o mercado de e-ink screens iniciou um período de rápido crescimento.O volume total do mercado mundial de e-ink screen foi de US$ 3.1 bilhões em 2021 e deverá atingir US$ 20,34 bilhões em 2026, com uma taxa de crescimento anual composta de 45,62% de 2021 a 2026E. Em termos de aplicações de uso final,O setor de produtos eletrônicos de consumo representou a maior parte do mercado em 2021Combinado com as estatísticas e previsões da Inteligência de Mordor,A taxa de crescimento dos outros mercados de utilização final será a mais elevada entre todos os segmentos de utilização final durante o período de previsão, com uma CAGR de 52,20% de 2021 a 2026E.

A concentração da indústria de e-ink screen é elevada, as características dos aglomerados industriais no campo intermediário são cada vez mais proeminentes,e as marcas de terminais a jusante tendem a ser diversificadasOs fabricantes de diafragmas a montante são dominados pela empresa taiwanesa Yuantai Technology, com a sua tecnologia de ponta, e outros fornecedores incluem a Guangzhou Aoyi Electronics,que apresenta, em geral, um padrão de oligopólioOs fabricantes de módulos intermediários formaram aglomerados industriais, incluindo Yuantai Technology, BOE, Qingyue Optoelectronics, Yashi Optoelectronics, etc.,representando mais de 90% da parte global do mercado de módulos de papel eletrónicoOs fabricantes de terminais a jusante incluem fabricantes de electrónica de consumo como a Zhangyue Technology,Fornecedores de soluções ESL como a Hanshow Technology, e com a adição contínua de marcas de software de aplicação como a iFLYTEK, os tipos de fabricantes tendem a diversificar-se.

O valor do módulo de exibição dos produtos de tela de tinta electrónica representa uma proporção proeminente e os campos intermediários e a montante são os elos centrais da cadeia industrial.Tomando leitores de e-books Kindle como exemplo, os módulos de exibição representam mais de 40% do custo de hardware da máquina inteira, seguidos pelos módulos de comunicação, que representam cerca de 20%,Processadores e chips conexos, representando cerca de 20%, e peças estruturais, PCBs e outras peças de hardware representando cerca de 10% da parte restante.Acreditamos que os níveis médio e superior da cadeia industrial são o núcleo do cenário competitivo, e a situação em que a comercialização em larga escala de produtos de papel eletrónico é limitada pelo elevado preço persistente dos produtos individuais será gradualmente interrompida.Recomendamos focar nas oportunidades de investimento no nível médio e superior da cadeia de valor.

Aplicação

Sistema eletrónico de etiquetas de prateleira, leitores de papel eletrónico, cadernos de papel eletrónico, telemóveis, computadores, monitores, produtos vestíveis,

1.54 polegadas E-tinta Display 200 * 200 pontos resolução, AM EPD, Ultra baixo consumo de energia SPI interface

E-ink Display 1,54 polegadas, EPD 1,54 polegadas Desenho do produto

1.54 polegadas E-tinta Display 200 * 200 pontos resolução, AM EPD, Ultra baixo consumo de energia SPI interface

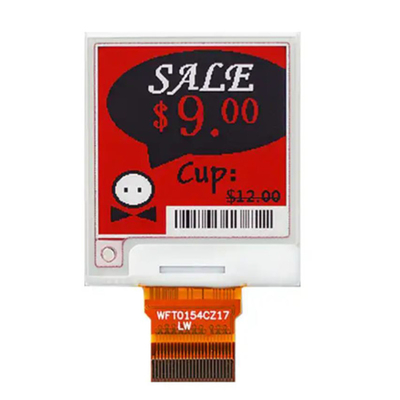

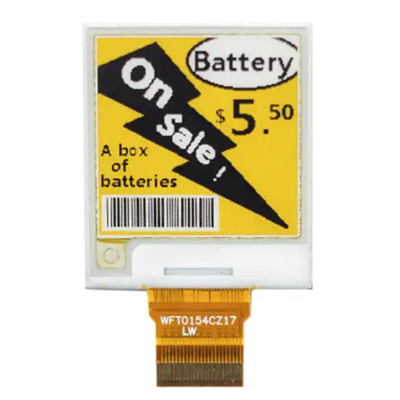

E-ink Display 1,54 polegadas, EPD 1,54 polegadas Imagem do produto
