Detalhes do produto:
|
| Produto: | 4 polegadas LCD TFT circular | interface: | MIPI (customizável) |
|---|---|---|---|
| Ecrã de Toque: | com CTP Opcional | Direção de visualização: | IPS (80/80/80/80) |
| Pin Number: | 30 pinos | Tamanho do módulo: | 105.3x109.61x2.3 mm |
| Área ativa: | 101.92 mm Diâmetro | Luminância de superfície: | 500-1000 cd/m2 (nits) |
| Temporário operacional.: | -30°C a +85°C | Vida do diodo emissor de luz: | 40.000 horas |
| Destacar: | TFT LCD do painel de instrumentos do carro,4 polegadas LCD TFT redondo,LCD circular de classe automóvel |
||
LCD TFT redondo de 4 polegadas, LCD circular de grau automotivo com interface MIPI, brilho de 500-1000 nits
para Painel de instrumentos do veículo
Descrição do produto
O Saef Tech SF-TO400XC-8996A2-N é um ecrã TFT LCD de grau automotivo amplamente usado para painel de controle de carro. Seu tamanho diagonal é de 4 polegadas com resolução de 720x720 pixels. Ele suporta interface MIPI,e tensão de alimentação (Vdd) variam de 20,6 V a 3,6 V, tipicamente 2,8 V.
O módulo TFT LCD SF-TO400XC-8996A-N é de modo circular com brilho de 500-1000 nits (valor típico).Pode funcionar a temperaturas de -30°C a +85°C;
| Informações gerais | Conteúdo |
| Tamanho do ecrã LCD (diagonal) | 4 polegadas TFT redondo |
| Estrutura do módulo | Exibição TFT |
| Tipo de ecrã LCD | TFT/TRANSMISSIVO |
| Modo de exibição LCD | Normalmente preto. |
| Direção de visualização recomendada | IPS todos os ângulos de visão |
| Tamanho do módulo (W × H × T) | 105.3x109.61x2.3 mm |
| Área ativa (W × H) | 101.92 mm Diâmetro |
| Número de pixels (Resolução) | 720RGB×720 pixels |
| Tipo de interface do módulo | Interface MIPI |
| Temporário operacional. | -30°C a +85°C |
| Luminância da superfície | 1000 cd/m2 |
| Números de cores | 16.7M |
| Tipo de luz de fundo | LED branco |
Definição de pin
NO. PIN NOME Descrição
1 ânodo LED LEDA
2 catodos LEDK1 LED
3 catodo LEDK2 LED
4 VCI Fornecimento de energia 2,8 ~ 3,3 V
5 Fornecimento de energia IOVCC 1,8 V a 2,0 V
6 RESET sinais de reinicialização LCM
7 TE Potência de efeito de rasgo
8 PWM A saída de frequência PWM para o controlo do condutor LCD.
9 GND Ground
10 D0P sinais de dados DSI-D0+
11 D0N DSI-D0- sinais de dados
12 GND Ground
13 sinais de dados D1P DSI-D1+
14 sinais de dados D1N DSI-D1
15 GND Ground
16 CLKP DSI-Relógio+
17 CLKN DSI-Relógio-
18 GND Terra
19 sinais de dados DSI-D2+ D2P
20 sinais de dados D2N DSI-D2
21 GND Ground
22 sinais de dados D3P DSI-D3+
23 sinais de dados D3N DSI-D4
24 GND Terra
25 TP_INT Interrupção do toque
26 TP_SDA Touch IIC sinal de dados
27 TP_SCL Toque IIC sinal de relógio
28 TP_RESET Sinais de reinicialização por toque
29 TP_VCI Touch Fornecimento de energia
30 TP_IOVCC Toque Fornecimento de energia
Tensão de alimentação para VDD lógico 0,3~3,6 V
Voltagem de entrada Vin VDD+0,3 V
Temperatura de funcionamento Topr -30°C a +85°C
Temperatura de armazenagem Tstg -30°C a +85°C
Tensão de funcionamento VDD 2,6 2,8 3,3 V
IDD de corrente de alimentação: 30 mA (VDD=2,8V,Ta=25°C)
Voltagem de entrada: VIH 0,8VDD min- IL: 0,2VDD Max
Fugas de entrada:
IIL de corrente: -1,0 - 1,0 UA (VIN=VDD ou VSS)
LCD TFT redondo de 4 polegadas, LCD circular de grau automotivo com interface MIPI, brilho de 500-1000 nits
para Painel de instrumentos do veículo
Desenho do produto
LCD TFT redondo de 4 polegadas, LCD circular de grau automotivo com interface MIPI, brilho de 500-1000 nits
para Painel de instrumentos do veículo

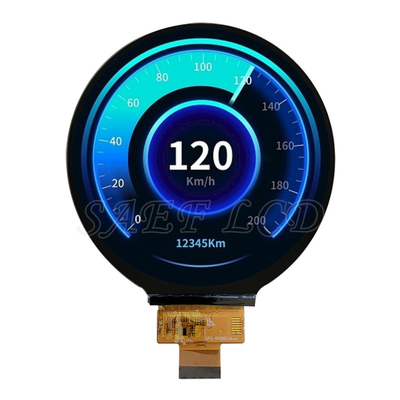

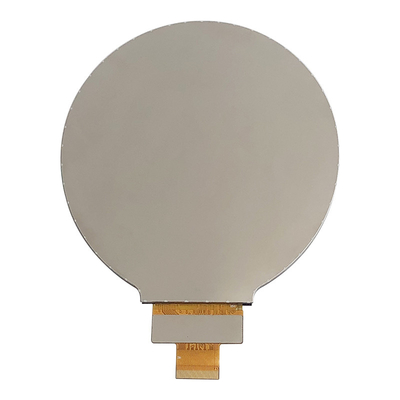

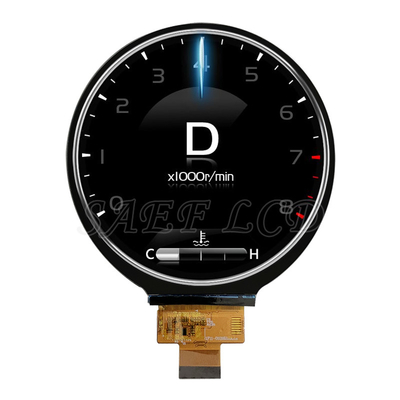

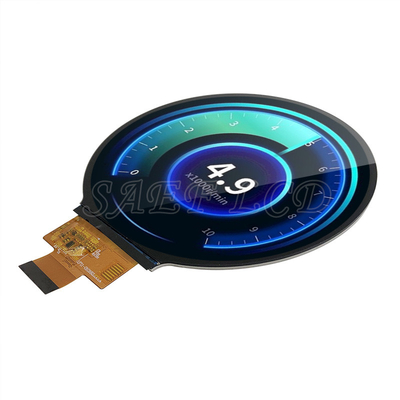

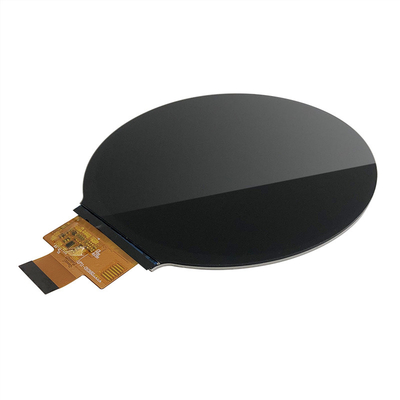

Imagem do produto
Fábrica e instalações
Por que escolher-nos?
1Nós fornecemos soluções personalizadas de LCD Display
O seu produto tem requisitos especiais de aplicação, especificações elétricas, especificações ópticas, características de toque ou dimensões mecânicas que exigem exibições personalizadas?SAEF pode atender às suas necessidades de LCD personalizado.
2. Soluções totais para ecrã táctil e visualização
Está preocupado com a montagem do ecrã sensível ao toque e do ecrã de exibição?A SAEF pode fornecer telas sensíveis ao toque personalizadas e padrão, incluindo soluções multi-toque resistentes e capacitivas, incluindo serviços de ligação de ar e óptica..
3Compromisso com a qualidade e a fiabilidade
A SAEF é qualificada pela ISO9001:2015 e ISO14000, cumprindo as normas RoHS, REACH e outras normas ambientais nos mercados globais.Ensaios de fiabilidade e envelhecimento.
4- Fornecimento a longo prazo
Em circunstâncias normais, os produtos que recomendamos podem ser fornecidos por mais de 5 anos.Faremos planos alternativos com antecedência para garantir as suas necessidades de abastecimento a longo prazo..
