Detalhes do produto:
|
| Palavras-chaves: | 7 exposição da polegada HDMI | Definição: | 800*480 |
|---|---|---|---|
| Relação do CTP: | USB a IIC | Compatível com: | Pi da banana do、 do preto do BB do、 do pi da framboesa |
| Apoio: | HDMI1.3、 HDCP2.2 DO、 HDCP1.4 DO、 HDMI1.4 | Luminância de superfície: | 300 cd/m2 - 1000 cd/m2 |
| Tela táctil: | CTP (tela táctil capacitivo) | Vida do diodo emissor de luz: | 40.000 horas |
| Temp de funcionamento.: | – 20℃ a +70℃ | Conformidade: | ALCANCE & RoHS complacentes |
| Destacar: | 800x480 7 exposição da polegada HDMI,Exposição da polegada HDMI do pi 7 da framboesa,exposição industrial de 800x480 TFT |
||
HDMI exposição de 7 polegadas, 7 exposição da polegada PCAP TFT
SFRA700H-800480ACT-01 é um módulo de HDMI TFT LCD que integre TFT LCD, toque de PCAP e placa da condução.
1. tela de 4,3 IPS da polegada, definição do hardware da definição dos pontos 800×480.
2. controle capacitivo do toque de 5 pontos.
3. moderou o painel de toque capacitivo de vidro, dureza de >=6H.
4. o pi 4B/3B+/3A+/3B/2B/B+/A+ do apoio, CM3/3+/4 exige o adaptador opcional DSI-Cable-15cm.
5. a movimentação o LCD diretamente através da relação do DSI do Pi da framboesa com refresca taxas até 60Hz.
6. Quando usado com pi da framboesa, o ósmio do pi da framboesa/Ubuntu/Kali e Retropie são apoiados, movimentação-livre.
7. apoio para o brilho de controlo do luminoso através do software.
| Palavras-chaves: | 7 exposição da polegada HDMI | Definição: | 800*480 |
|---|---|---|---|
| Relação do CTP: | USB a IIC | Compatível com: | Pi da framboesa, preto do BB, pi da banana |
| Apoio: | HDMI1.3, HDMI1.4, HDCP1.4, HDCP2.2 | Luminância de superfície: | 300 Cd/m2 - 1000 Cd/m2 |
| Tela táctil: | CTP (tela táctil capacitivo) | Vida do diodo emissor de luz: | 40.000 horas |
| Temp de funcionamento.: | – 20℃ a +70℃ | Conformidade: | ALCANCE & RoHS complacentes |
| Versão | 01 | ||
| Sinal apoiado | HDMI | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p | |
| TOQUE | Padrão de USB | ||
| VGA | Não apoio | ||
| Relação no mainboard | entrada | HDMI | Um tipo remendo 19Pin fêmea do remendo de HDMI (horizontal) |
| USB | MICRO B fêmea 5.9MM de 5P USB (horizontal) | ||
| Relação do fone de ouvido | NC | ||
| Relação do toque | pino 6 | FPC-0.5-6PIN (horizontal) | |
| Relação da exposição | Pino do RGB 50 | FPC-0.5-50PIN (horizontal) | |
| Áudio | Saídas de áudio | 8Ω1.5W | Assento fêmea Ultra-fino de 4PIN-1.25 H1.8 (horizontal) |
| Fonte de alimentação | Entrada de poder | Entrada 5V de USB (+/-0.5V) | |
| Exposição Vop | 3.3V | ||
| Operação do poder | Do poder exposição sobre | ||
| Consumo de potência à espera de Mainboard | <0.25W | ||
| Menu de OSD | Menu (reserva) | Brilho, contraste, auto correção, fase, pulso de disparo, posição do campo, ajuste da função, restauração, etc. | |
| Língua (reserva) | Chinês, inglês, francês, alemão, italiano, espanhol, russo, coreano, japonês, etc. | ||
| botão (reservado) | PODER, MENU, ACIMA, PARA BAIXO, SAÍDA | ||

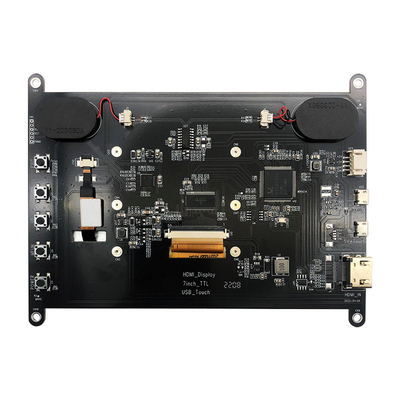

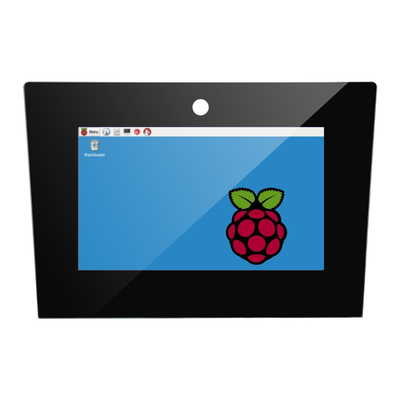

HDMI exposição de 7 polegadas, 7 imagem do produto da exposição da polegada PCAP TFT
Definição do pino da relação de HDMI
| 1 | T.M.D.S DATA2+ |
| 2 | T.M.D.S DATA2 protegeu |
| 3 | T.M.D.S DATA2- |
| 4 | T.M.D.S DATA1+ |
| 5 | T.M.D.S DATA1 protegeu |
| 6 | T.M.D.S DATA1- |
| 7 | T.M.D.S DATA0+ |
| 8 | T.M.D.S DATA0 protegeu |
| 9 | T.M.D.S DATA0- |
| 10 | DADOS CLOCK+ DE T.M.D.S |
| 11 | O PULSO DE DISPARO dos DADOS de T.M.D.S protegeu |
| 12 | PULSO DE DISPARO DOS DADOS DE T.M.D.S |
| 13 | CEC (controle dos produtos eletrónicos de consumo opcional) |
| 14 | Reservado (no cabo mas no N.C. no dispositivo) |
| 15 | LCC (DDC) |
| 16 | SDA (DDC) |
| 17 | DDC/CEC Ground |
| 18 | +5V (fonte de alimentação) |
| 19 | Cabo quente da ponta de prova da troca |
Definição do pino de USB (5V)
| 1 | VCC |
| 2 | NC |
| 3 | NC |
| 4 | NC |
| 5 | Terra |
Definição do Pin de USB TP
| 1 | VCC |
| 2 | D |
| 3 | D+ |
| 4 | NC |
| 5 | Terra |
Relação Pin Definition do orador
| 1 | ROUT+ |
| 2 | DERROTA |
| 3 | arruaceiro |
| 4 | LOUT+ |
6, definição do pino do LCD
| 1 |
VLED+
|
Poder para o luminoso do diodo emissor de luz (ânodo)
|
| 2 |
VLED+
|
Poder para o luminoso do diodo emissor de luz (ânodo)
|
| 3 |
VLED-
|
Poder para o luminoso do diodo emissor de luz (cátodo)
|
| 4 |
VLED-
|
Poder para o luminoso do diodo emissor de luz (cátodo)
|
| 5 |
Terra
|
Terra do poder
|
| 6 |
VCOM
|
Tensão comum
|
| 7 |
DVDD
|
Poder para o circuito de Digitas
|
| 8 |
MODO
|
Modo de DE/SYNCHRONIZATION seleto
|
| 9 |
DE
|
A entrada de dados permite
|
| 10 |
CONTRA
|
Entrada da sincronização vertical
|
| 11 |
HS
|
Entrada da sincronização horizontal
|
| 12 |
B7
|
Dados azuis (MSB)
|
| 13 |
B6
|
Dados azuis
|
| 14 |
B5
|
Dados azuis
|
| 15 |
B4
|
Dados azuis
|
| 16 |
B3
|
Dados azuis
|
| 17 |
B2
|
Dados azuis
|
| 18 |
B1
|
Dados azuis
|
| 19 |
B0
|
Dados azuis (LSB)
|
| 20 |
G7
|
Dados verdes (MSB)
|
| 21 |
G6
|
Dados verdes
|
| 22 |
G5
|
Dados verdes
|
| 23 |
G4
|
Dados verdes
|
| 24 |
G3
|
Dados verdes
|
| 25 |
G2
|
Dados verdes
|
| 26 |
G1
|
Dados verdes
|
| 27 |
G0
|
Dados verdes (LSB)
|
| 28 |
R7
|
Dados vermelhos (MSB)
|
| 29 |
R6
|
Dados vermelhos
|
| 30 |
R5
|
Dados vermelhos
|
| 31 |
R4
|
Dados vermelhos
|
| 32 |
R3
|
Dados vermelhos
|
| 33 |
R2
|
Dados vermelhos
|
| 34 |
R1
|
Dados vermelhos
|
| 35 |
R0
|
Dados vermelhos (LSB) |
| 36 |
Terra
|
Terra do poder
|
| 37 |
DCLK
|
Pulso de disparo da amostra
|
| 38 |
Terra
|
Terra do poder
|
| 39 |
L/R
|
Seleção esquerda/direita
|
| 40 |
U/D
|
Seleção Up/down
|
| 41 |
VGH
|
Porta na tensão
|
| 42 |
VGL
|
Porta FORA da tensão
|
| 43 |
AVDD
|
Poder para o circuito análogo
|
| 44 |
RESTAURAÇÃO
|
Pino restaurado global.
|
| 45 |
NC
|
Nenhuma conexão
|
| 46 |
VCOM
|
Tensão comum
|
| 47 |
DITHB
|
Função hesitando
|
| 48 |
Terra
|
Terra do poder
|
| 49 |
NC
|
Nenhuma conexão
|
| 50 |
NC
|
Nenhuma conexão
|
Painel de toque Pin Definition
| 1 | VDD | |
| 2 | Terra | |
| 3 | TP-INT | |
| 4 | TP-RST | |
| 5 | TP-SCL | |
| 6 | TP-SDA |
