HDMI compatível com framboesa Pi4 exposição 800x480 Dots With CTP de TFT LCD de 5 polegadas

HDMI exposição de 5 polegadas, pi 5" da framboesa toque LCD

SFHDMI500AU-800480A-CT é (painel LCD, tela táctil, placa de motorista) um módulo de controle integrado novo integrado novo da exposição do LCD. Apresenta perfeitamente ao HDMI a saída do sinal digital do PC na exposição de 800*480 LCD.

1. Apoios HDMI 1,3, HDMI 1,4, HDCP 1,4, padrões de HDCP 2,2.
2. as fontes de HDMI são compatíveis com os mini PCes do grosso da população tais como o pi da framboesa, o preto do BB, e o pi da banana.
3. o TOQUE é USB a I2C, nenhum motorista que a instalação é exigida.
4. O projeto é usado principalmente na exposição do pi da framboesa do pi da framboesa, e pode igualmente ser usado para outros dispositivos industriais do toque do tela pequeno do controle de HDMI.
5. Quando usado como uma exposição do pi da framboesa, apoiar Raspbian, Ubuntu, WIN10 IOT e outros sistemas, único-toque, e quando usado como um monitor do computador, apoiar Windows 7/8/10, toque de cinco pontos, movimentação-livre.


Características do produto:

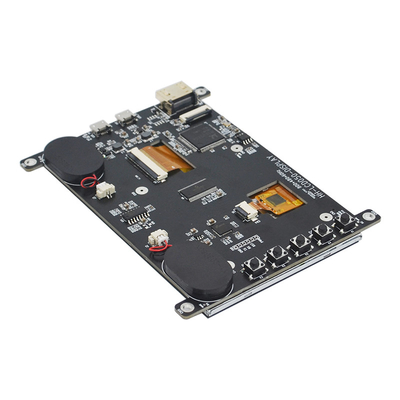

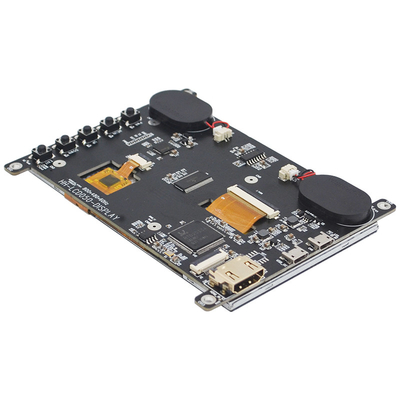

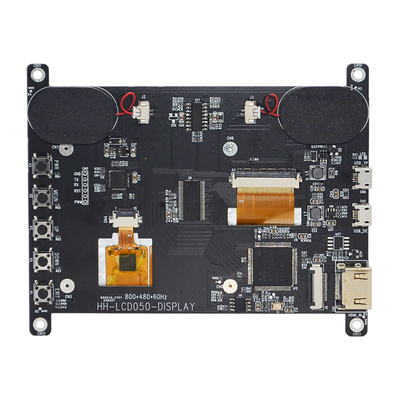

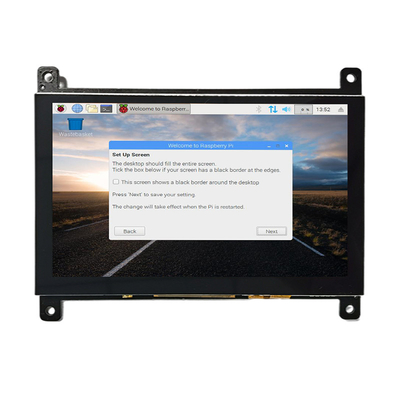

HDMI exposição de 5 polegadas, pi 5" da framboesa imagem do produto do LCD do toque

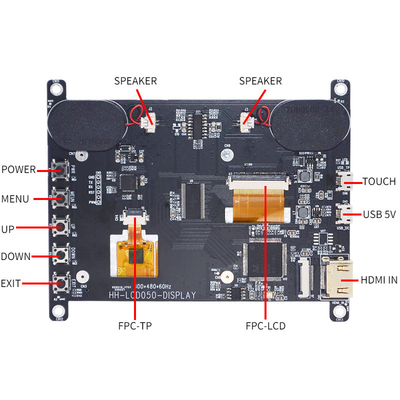

HDMI Pin Definition:

USB 5V Pin Definition:

USB TP Pin Definition:

Orador Pin Definition:

Exigências para o uso

A fim assegurar o uso normal deste produto e impedir acidentes tais como choque elétrico ou o fogo, satisfazê-los lido e compreender todas as exigências e procedimentos de funcionamento antes de usar este produto. As seguintes exigências são observadas restritamente:
1. A fonte de alimentação de DC exigida por este produto é gerada pelo adaptador do poder de AC/DC, e o adaptador do poder de AC/DC deve ser mantido longe do fonte de calor e ser colocado em um lugar bem ventilado.
2. o soquete da alimentação CA e o cabo da alimentação CA devem pagar a atenção a bom aterrar e podem suportar a suficiente procura atual.
3. A tensão de entrada da fonte de alimentação de DC exigida por este produto é +5V, o erro não é maior do que +/-0.5V, e a corrente é determinada de acordo com a tela selecionada do diodo emissor de luz e o poder da máquina inteira.
4. a atenção do pagamento à boa dissipação da ventilação e de calor, não coloca em um escudo ou em uma caixa não-térmica fechado, e não deixa a luz solar direta ou outros fontes de calor cozem.
5. atenção do pagamento para evitar a umidade excessiva e a poeira excessiva, para evitar a corrosão do circuito que causa a falha.
6. Ao montar, pague a atenção para reservar algum espaço para fornecer a convecção do ar na superfície da placa para dissipar o calor, e impeça condutores elétricos (tais como placas fixas do ferro tais como placas da movimentação e placas de alta tensão) e os componentes na placa do contato procuram um caminho mais curto.
7. atenção do pagamento para impedir que a placa da movimentação se dobre e se deforme devido à pressão adicional.
8. Ao montar, pague a atenção à conexão elétrica correta da placa da movimentação, tela do diodo emissor de luz, placa do botão e outros componentes, selecionam a tensão de funcionamento correta da tela do diodo emissor de luz (demasiado baixo mostrará anormal, demasiado alto pode queimar a tela do diodo emissor de luz), certificam-se de esteja correta antes de pôr sobre.
9. O programa na placa de motorista deve combinar a tela correspondente do diodo emissor de luz.
10. a atenção do pagamento à proteção eletrostática ao montar a placa, e paga a atenção para evitar para procurar um caminho mais curto e a eletricidade estática na mão para danificar a placa.
11. Todas as relações da entrada e da saída precisam de ser operadas no caso da falha de energia (tomada e para desconectar conectores).
12. Este produto é apropriado para o uso e o agregado familiar comerciais gerais, a temperatura ambiental: -10~+40°C, humidade relativa: ≤80%.
13. Desconecte o poder quando não no uso por muito tempo.
