Detalhes do produto:
|
| Palavras-chaves: | Exposição de HDMI 15,6 polegadas | Definição: | 1920*1080 |
|---|---|---|---|
| Relação do CTP: | IIC a USB | Luminância de superfície: | 300 cd/m2 - 1000 cd/m2 |
| Tela táctil: | Tela táctil capacitivo | Sentido de vista: | IPS todos os ângulos de visão (85/85/85/85) |
| Vida do diodo emissor de luz: | 40.000 horas | Temp de funcionamento.: | – 20℃ a +70℃ |
| Conformidade: | ALCANCE & RoHS complacentes | Apoio: | Pi da framboesa, HDMI, Raspbian, Ubuntu, WIN10 IOT |
| Destacar: | módulo de controle da exposição 300cd/m2,módulo de controle da exposição 1920x1080,módulo de 1000cd/m2 TFT LCD |
||
HDMI exposição de 15,6 polegadas, toque LCD do pi 15,6 da framboesa”
SFHDMI156H-19201080A-CT é um módulo de controle da exposição de TFT LCD de 15,6 polegadas que integre com painel LCD, tela táctil capacitivo e placa da condução. A placa de condução é para uma exposição de FHD com função incorporado de TYPE-C, a definição máxima é 2560X1440 @60HZ.
* saída do sinal de relação da tela do EDP do apoio.
* uma variedade de línguas de OSD a escolher de.
* o software no cartão-matriz apoia atualizações em linha.
* tela táctil capacitivo do apoio.
* apoia 2 a maneira HDMI 1,4, HDCP apoia a versão 2,0.
* a função do CUBO de USB do apoio, dois portos USB2.0 externos, pode ser usada para a conexão do rato e do teclado.
* apoia o protocolo bidirecional da fonte de alimentação do paládio.
* saída do amplificador de potência do apoio 1.5W*2
* o porto de TYPEC apoia o modo de DisplayPort Alt
Características do produto:
|
Entrada- |
HDMI |
1080p | ||
| Versão de HDCP | 2,0 | |||
|
TYPE-C |
1080p | |||
| Gestão do paládio | ||||
| CUBO USB2.0 | ||||
| Fonte de alimentação de funcionamento | C.C. 5~20V | |||
| Consumo de potência à espera | <0.25W | |||
|
Exposição do LCD |
Exposição | TFT LCD | ||
| Relação da tela | EDP | |||
| Definição máxima | 2560* 1440@60HZ | |||
| Tensão de funcionamento | 3.3V (R33), 5V (R5) | |||
| Saída do fones de ouvido | >150MW (32Ω/0dB 信号) | |||
| Saída do orador | 2X1.5W THD+N<10%@1KHZ | |||
| Diodo emissor de luz | Método de ajuste claro | PWM | ||
| Teclado | PODER, KEY1, KEY2, AUTOMÓVEL, MENU, opcional | |||
| Língua de OSD | Chinês/inglês/alemão/coreano/francês/espanhol/japonês e outro | |||
HDMI exposição de 15,6 polegadas, imagem do produto do LCD toque do pi 15,6 da framboesa do”

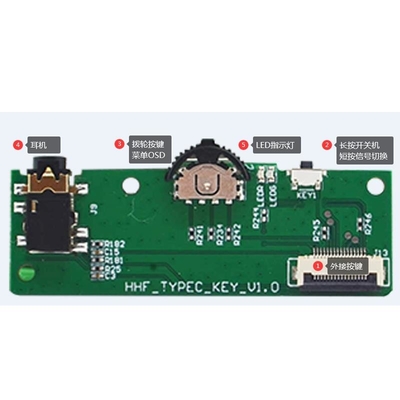

(1) imprensa longa do controle externo (2) a girar sobre, imprensa curto para comutar o sinal
(3) indicadores do diodo emissor de luz do fones de ouvido do menu OSD do botão do seletor (4) (5)

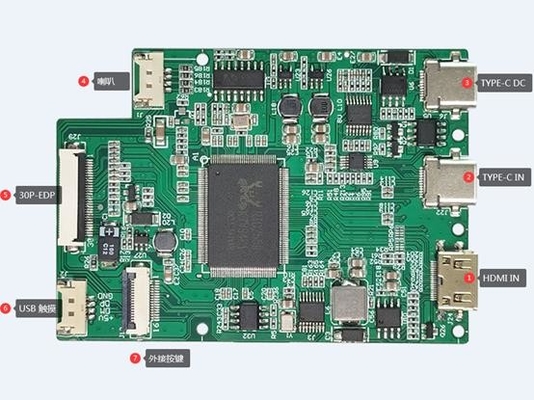

(1) HDMI (2) no tipo-c (3) no tipo-c orador da C.C. (4)
(5) 30pin controle externo do tela táctil do EDP (6) USB (7)
HDMI Pin Definition:
| 1 | T.M.D.S DATA2+ |
| 2 | T.M.D.S DATA2 protegeu o 屏蔽 |
| 3 | T.M.D.S DATA2- |
| 4 | T.M.D.S DATA1+ |
| 5 | T.M.D.S DATA1 protegeu o 屏蔽 |
| 6 | T.M.D.S DATA1- |
| 7 | T.M.D.S DATA0+ |
| 8 | T.M.D.S DATA0 protegeu o 屏蔽 |
| 9 | T.M.D.S DATA0- |
| 10 | DADOS CLOCK+ DE T.M.D.S |
| 11 | OS DADOS de T.M.D.S CRONOMETRAM o 屏蔽 protegido |
| 12 | PULSO DE DISPARO DOS DADOS DE T.M.D.S |
| 13 |
CEC (controle dos produtos eletrónicos de consumo, eletrônico opcional 可选择的电子消费控制器 do controlador do consumidor) |
| 14 | Reservado (no cabo mas no N.C. no dispositivo) |
| 15 | LCC (pulso de disparo de DDC) |
| 16 | SDA (dados de DDC) |
| 17 | DDC/CEC Ground |
| 18 | poder de +5V |
| 19 | 热插拔探测线 Quente-swappable dos fios da ponta de prova |
Relação de entrada de USB TYPE-C
| Pin | Definição | Descrição |
| 1 | TYPEC-DTE | o 连接侦测口 conecta o porto da detecção |
| 2 |
TX P1 _ |
relação de sinal dos dados do 数据信号接口 |
| 3 |
TX N1 _ |
relação de sinal dos dados do 数据信号接口 |
| 4 | VBUS | saída da fonte de alimentação do 电源输出口 |
| 5 | TYPEC-CC1 | portos dianteiros e reversos do 正反接侦测口 da detecção |
| 6 | TYPEC-DP | relação de sinal dos dados do 数据信号接口 |
| 7 | TYPEC-DM | relação de sinal dos dados do 数据信号接口 |
| 8 | TYPEC-BU1 | relação de sinal auxiliar dos dados do 辅助数据信号接口 |
| 9 | VBUS | saída da fonte de alimentação do 电源输出口 |
| 10 |
N2 DE RX _ |
relação de sinal dos dados do 数据信号接口 |
| 11 |
RX P2 _ |
relação de sinal dos dados do 数据信号接口 |
| 12 | Terra | o 接地 conecta para moer |
| 13 | Terra | o 接地 conecta para moer |
| 14 |
TX P2 _ |
relação de sinal dos dados do 数据信号接口 |
| 15 |
N2 DE TX _ |
relação de sinal dos dados do 数据信号接口 |
| 16 | VBUS | saída da fonte de alimentação do 电源输出口 |
| 17 | TYPEC-CC2 | portos dianteiros e reversos do 正反接侦测口 da detecção |
| 18 | TYPEC-DP | relação de sinal dos dados do 数据信号接口 |
| 19 | TYPEC-DM | relação de sinal dos dados do 数据信号接口 |
| 20 | VBUS | saída da fonte de alimentação do 电源输出口 |
| 21 | TYPEC-BU2 | relação de sinal auxiliar dos dados do 辅助数据信号接口 |
| 22 |
RX N1 _ |
relação de sinal dos dados do 数据信号接口 |
| 23 |
RX P1 _ |
relação de sinal dos dados do 数据信号接口 |
| 24 | Terra | o 接地 conecta para moer |
