Detalhes do produto:
|
| Palavras-chaves: | 10,1 exposição da polegada HDMI | Definição: | 1280x800 |
|---|---|---|---|
| Relação do CTP: | IIC a USB | Luminância de superfície: | 300 cd/m2 - 1000 cd/m2 |
| Tela táctil: | CTP (tela táctil capacitivo) | Sentido de vista: | IPS todo o ângulo de visão (80/80/80/80) |
| Vida do diodo emissor de luz: | 40.000 horas | Temp de funcionamento.: | – 20℃ a +70℃ |
| Conformidade: | ALCANCE & RoHS complacentes | Apoio: | HDMI, pi da framboesa, Raspbian, Ubuntu, WIN10 IOT |
| Destacar: | Exposição do toque de ISO14000 PCAP,Exposição do toque do pi PCAP da framboesa,10 |
||
HDMI exposição de 10,1 polegadas, 10,1 exposição da polegada PCAP TFT
SFRA101H-1280800A-CT é um módulo de controle da exposição de TFT LCD de 10,1 polegadas que integre com o painel LCD, o tela táctil capacitivo e o HDMI conduzindo a placa. Apresenta perfeitamente ao HDMI a saída do sinal digital do PC na exposição de 1280*800 LCD.
o apoia HDMI 1,3, HDMI 1,4, HDCP1.4, padrões HDCP2.2.
as fontes do HDMI são compatíveis com os mini PCes do grosso da população tais como o pi da framboesa, o preto do BB, e o pi da banana.
o TOQUE do é I2C a USB, nenhuma necessidade de instalar um motorista.

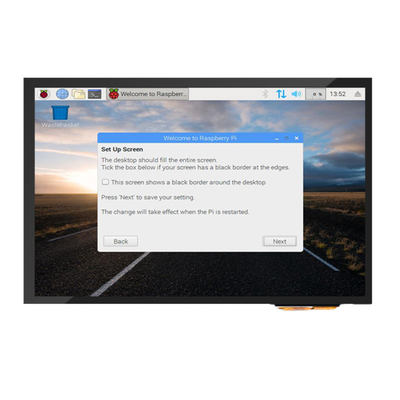

o o projeto é usado principalmente na exposição do pi da framboesa do pi da framboesa, e pode igualmente ser usado para outros dispositivos industriais do toque do tela pequeno do controle de HDMI. Quando usado como uma exposição do pi da framboesa, apoiar Raspbian, Ubuntu, WIN10 IOT e outros sistemas, único-toque, e quando usado como um monitor do computador, apoiar Windows 7/8/10, toque de cinco pontos, movimentação-livre.
Características do produto:
| Versão: | 1 | ||
|
Sinal apoiado
|
HDMI | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p | |
| TOQUE | Padrão de USB | ||
| VGA | Não apoio | ||
| Relação do prato principal |
entrada
|

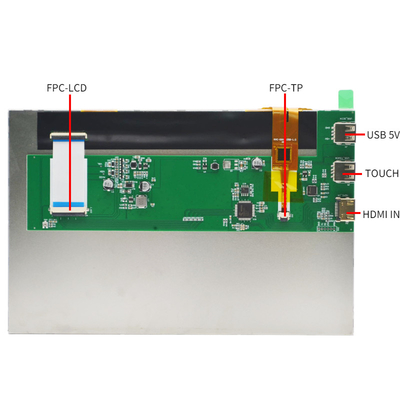

HDMI | Um 贴片 do 贴片母座 19Pin do 型 HDMI (卧式) datilografa a um remendo de HDMI a base fêmea 19 Pin Patch (horizontal) |
| USB | Infinidade reta baixa fêmea do pé de 90 graus do AF do soquete de USB do 度直脚无边 do 母座 90 do AF do 插座 de USB (卧式) (horizontal) | ||
| Jaque do fones de ouvido | Não apoio | ||
| Relação do tela táctil | Pinos 6P feitos sob encomenda | 后锁 de FPC-0.5-6PIN (卧式) FPC-0.5-6 PIN Rear Lock (horizontal) | |
| Relação do LCD | LVDS padrão 40P | 后锁 de FPC-0.5-40PIN (卧式), fechamento da parte traseira de FPC-0.5-40PIN (horizontal)) | |
| Relação do painel de toque | I2C a USB | Movimentação de USB livre | 度直脚无边 do 母座 90 do AF do 插座 de USB (卧式), infinidade reta baixa fêmea do pé de 90 graus do AF do soquete de USB (horizontal) |
| Poder | Poder entrado | 输入 5V de USB (+/-0.5V), entrada 5V de USB (+/-0.5V) | |
| Tensão da tela da movimentação | 3.3V | ||
| Operação do poder | Poder-do poder na exposição sobre | ||
| Consumo de potência à espera do cartão-matriz | <0.25W | ||
| Menu de OSD | Não apoio | ||
| Não apoio | |||
| Não apoio | |||

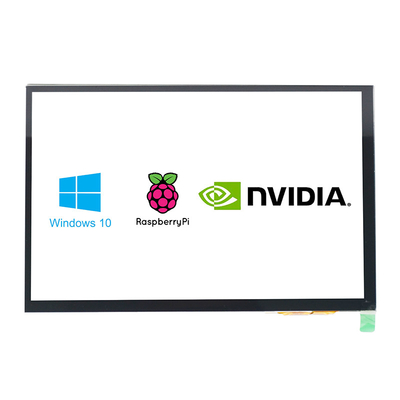

HDMI exposição de 10,1 polegadas, 10,1 imagem do produto da exposição da polegada PCAP TFT
HDMI exposição de 10,1 polegadas, 10,1 destaque do produto da exposição da polegada PCAP TFT
| Palavras-chaves: | 10,1 exposição da polegada HDMI | Definição: | 1280x800 |
|---|---|---|---|
| Relação do CTP: | IIC a USB | Luminância de superfície: | 300 Cd/m2 - 1000 Cd/m2 |
| Tela táctil: | CTP (tela táctil capacitivo) | Sentido de vista: | IPS todo o ângulo de visão (80/80/80/80) |
| Vida do diodo emissor de luz: | 40.000 horas | Temp de funcionamento.: | – 20℃ a +70℃ |
| Conformidade: | ALCANCE & RoHS complacentes | Apoio: | HDMI, pi da framboesa, Raspbian, Ubuntu, WIN10 IOT |

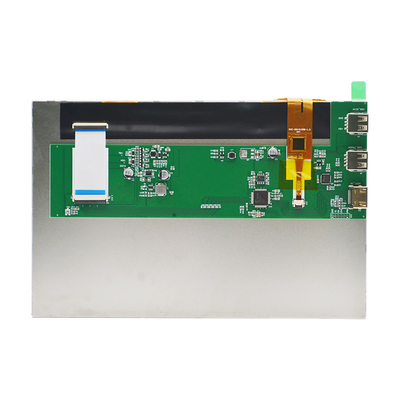

◆O PWB do painel de controlo relacionou dimensões e especificações.
1, espessura do PWB + altura máxima do ≤7.8mm componente o mais alto
2, PWB length=216mm
3, PWB width=80mm
4, PWB thickness=1.6mm
◆Especificações do furo do parafuso: Os furos do parafuso não são projetados, não consideram o diagrama estrutural
◆Dimensão do módulo da exposição sem conduzir a placa: (L*W*H)
120.7*76.3*2.8mm sem toque,
120.7*76.3*4.7mm sem toque de PCAP.
