Detalhes do produto:
|
| Produto: | EPD 2.13" | Resolução: | Resolução de 122x250 pontos |
|---|---|---|---|
| Modo de exibição: | Display Electroforético de Matriz Ativa (AM EPD) | Óptica: | Todos os ângulos de vista |
| Esboço Dim.: | 29.2 ((H) x59.2 ((V) x1.0 ((D) mm | Área ativa: | 23.705 ((H) x48.55 ((V) mm |
| temperatura de funcionamento: | 0°C a +50°C | Temperatura de armazenamento.: | -25°C a +60°C |
| Número de pin: | 24 pinos | Interface: | SPI |
| Destacar: | 122x250 Dots Electronic Paper Display,Exposição de papel eletrônica de 2,13 polegadas |
||
3 cores EPD 2,13 polegadas tela,2Descrição do e-ink ESL
SAEF Technology SFEPD213BWR-7018A01 é um painel de 3 cores 2.13 ′′ HR a-Si, TFT de matriz ativa, EPD (Electronic Paper Display).O painel tem uma resolução tão alta (131dpi) que é capaz de exibir facilmente padrões finosDevido à sua natureza bi-estável, o painel EPD requer muito pouca energia para atualizar e não precisa de energia para manter uma imagem.
Características
1. a-Si TFT matriz ativa Display eletrónico em papel (EPD)
2Suporte para três cores: Branco, Preto, Vermelho
3Resolução: 250 x 122
4. Consumo de energia ultra-baixo
5Ângulo de visão super amplo - perto de 180°
6Extra fina e leve.
7. Interface SPI
8. Compatível com a RoHS
| Informações gerais | Conteúdo |
| Tamanho da tela |
2.13 polegadas |
| Modo de exibição | EPD da matriz ativa |
| Resolução da tela | 122 ((H) × 250 ((V) Pixéis |
| Área ativa | 23.705 ((H) x48.55 ((V) mm |
| Pitch de pixel | 0.194.3 x 0.194.2 ((131 dpi) |
| FPL (Laminado do plano da frente) | Espectra Vermelho 2.0 |
| Dimensão de contorno | 29.2 ((H) x59.2 ((V) x1.0 ((D) mm |
| Peso | 4.1 g |
| Tensão de alimentação lógica | 3.0V típico |
| Temperatura de operação | 0°C a +50°C |
| Temperatura de armazenamento | -25°C a +60°C |
| Interface | SPI |
| Conformidade | Compatível com o REACH & RoHS |
Aplicação
Sistema eletrónico de rotulagem de prateleiras
Definição de pin
Pin1, NC Não ligado
Pin2, GDR / O / Power MOSFET Controle do condutor, este pin é o N-Channel MOSFET Gate Drive Control.
Pin3, RESE / I / Booster Control Input, este pin é a entrada de sentido de corrente para o loop de controle.
Pin4, NC Não ligar com outros pinos NC
Pin5, VDHR / C / condensador Este pin é a tensão de condução do portão positivo e o pin de alimentação para VSH2 Um condensador estabilizador deve ser conectado entre VSH2 e GND.
Pin6, TSCL / O / I2C Interface com sensor de temperatura digital Pin do relógio
Pin7, TSDA / I/O / I2C Interface com sensor de temperatura digital Pin de dados
Pin8, BS/I/VSS, Este pin está a definir a interface do painel.
Pin9, BUSYN / O / Device Busy Signal, Este pin é o pin de saída do estado Busy. Quando o Busy é High, a operação do chip não deve ser interrompida e o comando não deve ser enviado.
Pin10, RSTN/I/System Reset, Este pin é a entrada do sinal de reset.
Pin11, D/C/I / Este pin é o controlo de dados/comando
Pin12, CSB / I / Este pin é o chip selecionar.
Pin13, SCL / I / entrada de relógio de comunicação serial.
Pin14, SDA / I / Entrada/Saída de dados de comunicação serial.
Pin15, VDDIO / P / Potência para pinos lógicos de interface e I/O. Deve ser conectado com VCI.
Pin16, VCI / P / Alimentação do chip
Pin17, GND / P / Terreno
Pin18, VDDD / C / Saída do regulador interno Um condensador deve ser ligado entre VDD e GND.
Pin19, VPP / P / Fornecimento de energia para programação OTP
Pin20, VSH / C / Este pin é a tensão de condução da fonte positiva. Um capacitor estabilizador deve ser conectado entre VSH e GND.
Pin21, o capacitor estabilizador VGH/ C/ A deve ser ligado entre o VGH e o GND.
Pin22, VSL / C / Este pin é a tensão de condução da fonte negativa e o pin de alimentação para VCOM. Um capacitor estabilizador deve ser conectado entre VSL e GND.
Pin23, o capacitor estabilizador VGL/C/A deve ser ligado entre o VGL e o GND.
Pin24, VCOM / C / Este pin é a tensão de condução VCOM Um capacitor estabilizador deve ser conectado entre VCOM e GND.
3 cores EPD 2,13 polegadas tela,2Display ESL de tinta electrónica de 13"Desenho

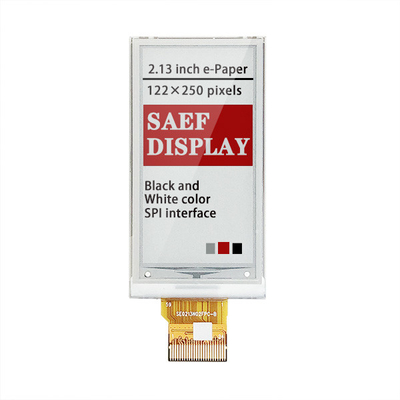

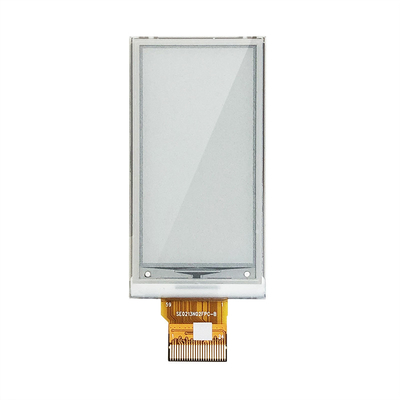

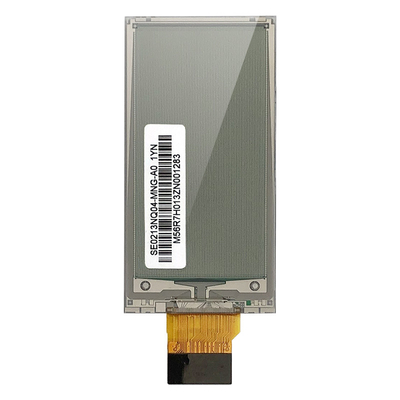

3 cores EPD 2,13 polegadas tela,2Display ESL de tinta electrónica de 13"Imagem do produto
