Detalhes do produto:
|
| Produto: | Display ESL 2.66 | Modo de exibição: | Display Electroforético de Matriz Ativa (AM EPD) |
|---|---|---|---|
| Cores: | Negro e branco | Óptica: | Todos os ângulos de vista |
| Esboço Dim.: | 36.3*71.8*1.14 mm | Área ativa: | 30.704*60,08 mm |
| temperatura de funcionamento: | 0°C a +50°C | Temperatura de armazenamento.: | -25°C a +60°C |
| Número de pin: | 24 pinos | Interface: | SPI |
| Destacar: | Exposição do ESL do preço,exposição do ESL do ponto 152x296,Exposição eletrônica da etiqueta de prateleira de 2 |
||
ESL Display 2,66 polegadas, E-ink display 2,66 polegadas Descrição
SAEF Technology SFEPD266H-7005A01 é um Display Electrophoretic Matrix Active ((AM EPD), com interface e um design de sistema de referência.O módulo é um display eletróforético de condução de matriz TFT, com circuitos integrados, incluindo buffer de porta, buffer de fonte, interface MCU, lógica de controlo de tempo, oscilador, DC-DC, SRAM, LUT, VCOM. O módulo pode ser utilizado em dispositivos eletrónicos portáteis,como o Sistema de Rótulos Eletrônicos de Prateleira (ESL).
Características
Display de 152×296 pixels
Reflectividade do branco superior a 30%
¢ Relação de contraste superior a 8:1
Ângulo de visão ultra largo
Consumo de energia ultra baixo
Modo de reflexo puro
Display bi-estável
¢ Paisagem, modos de retrato
Modo de sono profundo de corrente ultra baixa
- RAM no chip do ecrã
¢ Forma de onda armazenada no OTP on-chip
Interface periférica em série disponível
Oscilador on-chip
O controlo do impulsionador e do regulador no chip para gerar a tensão de accionamento VCOM, Gate e Source
Interface principal do sinal I 2C para leitura do sensor de temperatura extrema
| Informações gerais | Conteúdo |
| Tamanho da tela | 2.66 polegadas |
| Modo de exibição | EPD da matriz ativa |
| Resolução da tela | 152 ((H) × 296 ((V) Pixéis |
| Área ativa | 30.704 (H) ×60.088 (V) mm |
| Pitch de pixel | 0.203 ((H) × 0.203 ((V) |
| PixelConfiguração | Rectângulo |
| Dimensão de contorno | 36.3(H) × 71,8(V) × 1,14(D) mm |
| Peso | 4.1 g |
| Tensão de alimentação lógica | 3.0V típico |
| Temperatura de operação | 0°C a +50°C |
| Temperatura de armazenamento | -25°C a +60°C |
| Interface | SPI |
| Conformidade | Compatível com o REACH & RoHS |
Aplicação

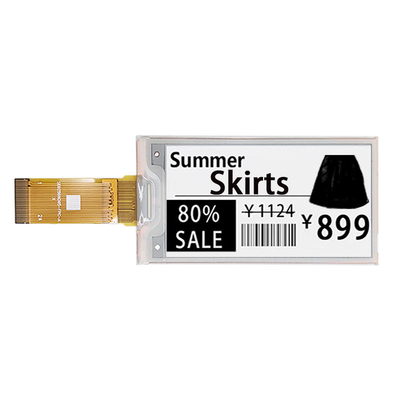

Sistema eletrónico de rotulagem de prateleiras
Definição de pin
Pin1, NC Não ligar com outros pinos NC
Pin2, GDR / O / N-Channel MOSFET Gate Drive Control
Pin3, RESE / I / Entrada de sentido de corrente para o circuito de controle
Pin4, NC Não ligar com outros pinos NC
Pin5, VDHR / C / Voltagem do condutor da fonte positiva para a fonte
Pin6, TSCL / O / I2C Interface com sensor de temperatura digital Pin do relógio
Pin7, TSDA / I/O / I2C Interface com sensor de temperatura digital Pin de dados
Pin8, BS/I/Bus Pin de seleção de interface (NOTA 5-4)
Pin9, BUSYN / O / Pin de saída de estado ocupado (NOTA 5-3)
Pin 10, entrada de sinal RSTN/I/Reset.
Pin11, D/C / I / Dados / Pin de comando (NOTA 5-2)
Pin12, CSB / I / Chip selecionar pin de entrada (NOTA 5-1)
Pin13, SCL / I / Serial Clock pin (SPI)
Pin14, SDA / I / Serial Data pin (SPI)
Pin15, VDDIO / P / Fornecimento de energia para pinos lógicos de interface.
Pin16, VDD / P / Alimentação do chip
Pin17, GND / P / Terreno
Pin18, VDDD / C / Core pin de energia lógica VDDD pode ser regulado internamente a partir de VDD. Um condensador deve ser ligado entre VDDD e VSS em todas as circunstâncias
Pin19, VPP / P / Fornecimento de energia para programação OTP
Pin20, VSH / C / Fonte positiva Voltagem de accionamento 2
Pin21, VGH / C / Tensão de accionamento da porta positiva
Pin22, VSL / C / Tensão de accionamento da fonte negativa
Pin23, VGL / C / Tensão de accionamento da porta negativa
Pin24, tensão de accionamento VCOM / C / VCOM
I = pin de entrada, O = pin de saída, I/O = pin bidirecional (input/output), P = pin de potência, C = pin de condensador
Nota 5-1: Este pin é a entrada de seleção do chip que se conecta à MCU. O chip é habilitado para comunicação da MCU apenas quando o CSB é puxado para baixo.
Nota 5-2: Este pin é o pin de controle de dados/comando que se conecta ao MCU no modo SPI de 4 fios. Quando o pin é puxado para cima, os dados no SDA serão interpretados como dados.Os dados no SDA serão interpretados como comando.
Nota 5-3: Este pin é o pin de saída do estado ocupado.O chip colocaria Busy pin High quando - Forma de onda de exibição de saída - Programação com OTP - Comunicação com sensor de temperatura digital
Nota 5-4: Pino de selecção da interface do autocarro
Interface da MCU de estado BS
L Interface periférica serial de 4 linhas (SPI)
H 3 linhas de interface periférica serial ((SPI) - 9 bits SP
ESL Display 2,66 polegadas, E-ink display 2,66 polegadas Desenho do produto

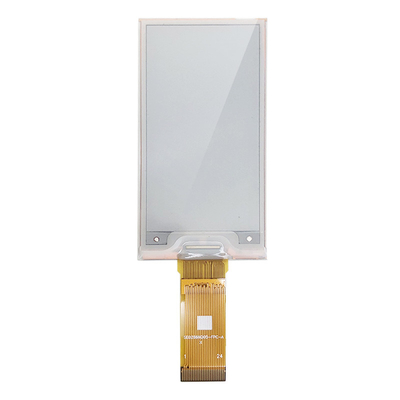

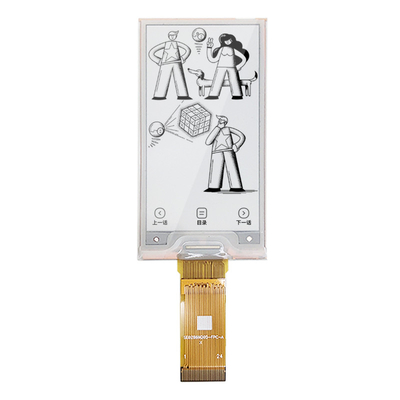

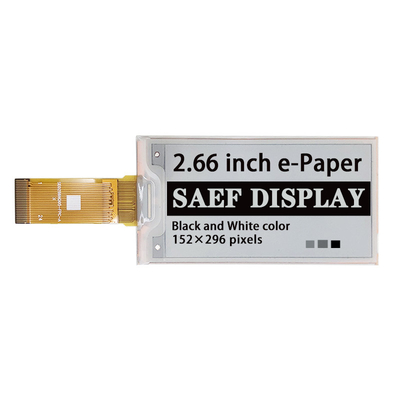

ESL Display 2,66 polegadas, E-ink display 2,66 polegadas Imagem do produto
Notas:
1A potência típica é medida com a seguinte transição do padrão horizontal de escala de cinza 2 para o padrão vertical de escala de cinza 2 (Figura 6-2).
2A potência de sono profundo é a potência consumida quando o controlador do painel está no modo de sono profundo.
3.As características elétricas/ópticas enumeradas só são garantidas no controlador e na forma de onda fornecidos pela SAEF.
