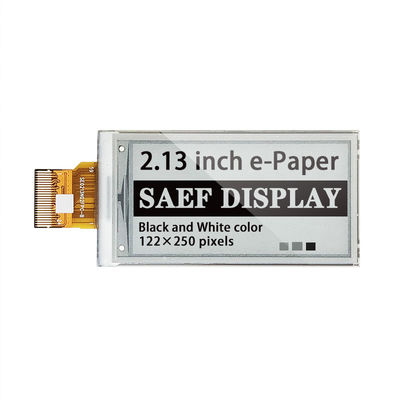

Exposição eletrônica da etiqueta de prateleira do módulo de EPD, exposição de um ESL de 2,13 polegadas

ESL Display 2,13 polegadas, EPD 2,13 polegadas Descrição da tela

A tecnologia SAEF SFEPD213H-7004A01 é um Display Electroforético de Matriz Ativa (AM EPD), com interface e design de sistema de referência.O ecrã é capaz de exibir imagens em 1 bits de branco e preto capacidades de exibição completaA área ativa de 2,13 ′′ contém 122x250 pixels. O módulo é um ecrã eletroforético de direção de matriz TFT, com circuitos integrados incluindo buffer de porta, buffer de fonte, interface MCU,lógica de controlo do tempo, oscilador, DC-DC, SRAM, LUT, VCOM. O módulo pode ser usado em dispositivos eletrônicos portáteis, como o sistema de rótulo eletrônico (ESL).

Características

Display de 122×250 pixels

Reflectividade do branco superior a 30%

¢ Relação de contraste superior a 8:1

Ângulo de visão ultra largo

Consumo de energia ultra baixo

Modo de reflexo puro

Display bi-estável

¢ Intervalo de temperatura comercial

¢ Paisagem, modos de retrato

¢ superfície de exibição anti-reflexo de revestimento duro

Modo de sono profundo de corrente ultra baixa

- RAM no chip do ecrã

O formato de onda pode ser armazenado no OTP on-chip ou escrito pela MCU

Interface periférica em série disponível

Oscilador on-chip

O controlo do impulsionador e do regulador no chip para gerar a tensão de accionamento VCOM, Gate e Source

Sensor de temperatura incorporado

Aplicação

Sistema eletrónico de rotulagem de prateleiras

Definição de pin

Pin1, NC Não ligar com outros pinos NC

Pin2, GDR / O / N-Channel MOSFET Gate Drive Control

Pin3, RESE / I / Entrada de sentido de corrente para o circuito de controle

Pin4, NC Não ligar com outros pinos NC

Pin5, VDHR / C / Voltagem do condutor da fonte positiva para a fonte

Pin6, TSCL / O / I2C Interface com sensor de temperatura digital Pin do relógio

Pin7, TSDA / I/O / I2C Interface com sensor de temperatura digital Pin de dados

Pin8, BS/I/Bus Pin de seleção de interface (NOTA 5-4)

Pin9, BUSYN / O / Pin de saída de estado ocupado (NOTA 5-3)

Pin 10, entrada de sinal RSTN/I/Reset.

Pin11, D/C / I / Dados / Pin de comando (NOTA 5-2)

Pin12, CSB / I / Chip selecionar pin de entrada (NOTA 5-1)

Pin13, SCL / I / Serial Clock pin (SPI)

Pin14, SDA / I / Serial Data pin (SPI)

Pin15, VDDIO / P / Fornecimento de energia para pinos lógicos de interface.

Pin16, VDD / P / Alimentação do chip

Pin17, GND / P / Terreno

Pin18, VDDD / C / Core pin de energia lógica VDDD pode ser regulado internamente a partir de VDD. Um condensador deve ser ligado entre VDDD e VSS em todas as circunstâncias

Pin19, VPP / P / Fornecimento de energia para programação OTP

Pin20, VSH / C / Fonte positiva Voltagem de accionamento 2

Pin21, VGH / C / Tensão de accionamento da porta positiva

Pin22, VSL / C / Tensão de accionamento da fonte negativa

Pin23, VGL / C / Tensão de accionamento da porta negativa

Pin24, tensão de accionamento VCOM / C / VCOM

I = pin de entrada, O = pin de saída, I/O = pin bidirecional (input/output), P = pin de potência, C = pin de condensador

Nota 5-1: Este pin é a entrada de seleção do chip que se conecta à MCU. O chip é habilitado para comunicação da MCU apenas quando o CSB é puxado para baixo.

Nota 5-2: Este pin é o pin de controle de dados/comando que se conecta ao MCU no modo SPI de 4 fios. Quando o pin é puxado para cima, os dados no SDA serão interpretados como dados.Os dados no SDA serão interpretados como comando.

Nota 5-3: Este pin é o pin de saída do estado ocupado.O chip colocaria Busy pin High quando - Forma de onda de exibição de saída - Programação com OTP - Comunicação com sensor de temperatura digital

Nota 5-4: Pino de selecção da interface do autocarro

Interface da MCU de estado BS

L Interface periférica serial de 4 linhas (SPI)

H 3 linhas de interface periférica serial ((SPI) - 9 bits SP
