Detalhes do produto:
|
| Produto: | 1.54 polegadas EPD | Resolução: | Resolução de pontos 152x152 |
|---|---|---|---|
| Modo de exibição: | Display Electroforético de Matriz Ativa (AM EPD) | Óptica: | Todos os ângulos de vista |
| Esboço Dim.: | 31.80 (H) × 37.32 ((V) × 1.14 ((D) mm | Área ativa: | 27.512 (H) × 27.512 (V) mm |
| Pitch de pixel: | 0.181 ((H) × 0.181 ((V) mm | Número de pin: | 24 pinos |
| Interface: | MCU | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | Exposição da tinta de 1,5 polegadas E,152x152 pontilha a exposição da tinta de E |
||
E-ink Display 1,54 polegadas, EPD 1,54 polegadas Descrição da tela
A tecnologia SAEF SFEPD154H-7003A01 é uma tela eletroforética de matriz ativa ((AM EPD), com interface e design de sistema de referência.e tem capacidades de exibição completa de 2 bitsO módulo é um display eletróforético de condução de matriz TFT, com circuitos integrados, incluindo buffer de gate, buffer de fonte, interface MCU, lógica de controle de tempo, oscilador, DC-DC, SRAM, LUT, VCOM.O módulo pode ser utilizado em dispositivos eletrónicos portáteis, como o Sistema de Etiqueta Eletrónica de Prateleira (ESL).
Características
◆ Display de 152×152 pixels
◆ Reflexão de branco superior a 30%
◆ Relação de contraste superior a 10:1
◆ Ângulo de visão ultra amplo
◆ Consumo de energia extremamente baixo
◆ Modo de reflexo puro
◆ Display bi-estável
◆ Modo de sono profundo de corrente ultra baixa
◆ RAM no chip de exibição
◆ Forma de onda armazenada no OTP on-chip
◆ Interface periférica em série disponível
◆ Oscilador em chip
◆ Controle de impulsionador e regulador no chip para gerar tensão de acionamento VCOM, Gate e Source
◆ Interface principal do sinal I 2C para leitura do sensor de temperatura externo
| Informações gerais | Conteúdo |
| Tamanho da tela | 1.54 polegadas |
| Modo de exibição | EPD da matriz ativa |
| Resolução da tela | 152 ((H) × 152 ((V) Pixéis |
| Área ativa | 27.512 (H) × 27.512 (V) mm |
| Pitch de pixel | 0.181 ((H) × 0.181 ((V) |
| PixelConfiguração | Rectângulo |
| Dimensão de contorno | 31.80 (H) × 37.32 ((V × 1.14 ((D)) mm |
| Peso | 2.7 g |
| Tensão de alimentação lógica | 3.0V típico |
| Temperatura de operação | 0°C a +35°C |
| Temperatura de armazenamento | -25°C a +60°C |
| Interface | MCU |
| Conformidade | Compatível com o REACH & RoHS |
Aplicação
Sistema eletrónico de rotulagem de prateleiras
Definição de pin
Pin1, NC Não ligar com outros pinos NC
Pin2, GDR / O / N-Channel MOSFET Gate Drive Control
Pin3, RESE / I / Entrada de sentido de corrente para o circuito de controle
Pin4, NC Não ligar com outros pinos NC
Pin5, VDHR / C / Fonte positiva Voltagem de accionamento 1
Pin6, TSCL / O / I2C Interface com sensor de temperatura digital Pin do relógio
Pin7, TSDA / I/O / I2C Interface com sensor de temperatura digital Pin de dados
Pin8, pin de seleção da interface BS/I/Bus
Pin9, BUSYN / O / Busy state output pin
Pin 10, entrada de sinal RSTN/I/Reset.
Pin11, D/C/I/Dados/Pin de comando
Pin12, CSB / I / Chip selecionar pin de entrada
Pin13, SCL / I / Serial Clock pin (SPI)
Pin14, SDA / I / Serial Data pin (SPI)
Pin15, VDD / P / Fornecimento de energia para pinos lógicos de interface
Pin16, VDD / P / Alimentação do chip
Pin17, VSS / P / Terra
Pin18, VDDD / C / Core pin de energia lógica VDDD pode ser regulado internamente a partir de VDD. Um condensador deve ser ligado entre VDDD e VSS em todas as circunstâncias
Pin19, VPP / P / Fornecimento de energia para programação OTP
Pin20, VSH / C / Fonte positiva Voltagem de accionamento 2
Pin21, VGH / C / Tensão de accionamento da porta positiva
Pin22, VSL / C / Tensão de accionamento da fonte negativa
Pin23, VGL / C / Tensão de accionamento da porta negativa
Pin24, tensão de accionamento VCOM / C / VCOM
I = pin de entrada, O = pin de saída, I/O = pin bidirecional (input/output), P = pin de potência, C = pin de condensador
E-ink Display 1,54 polegadas, EPD 1,54 polegadas Desenho do produto

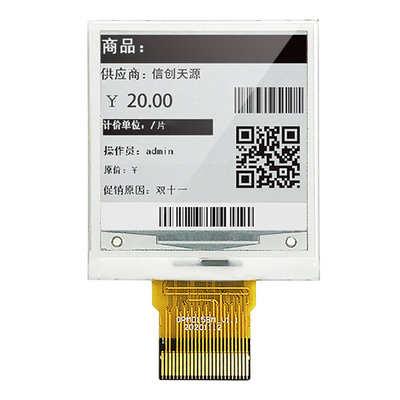

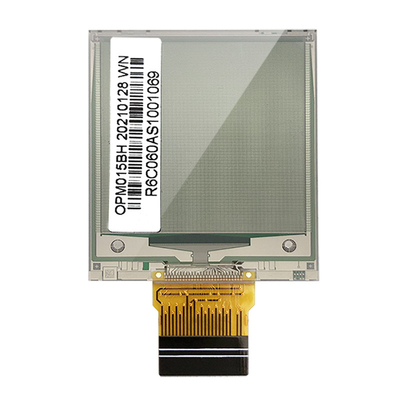

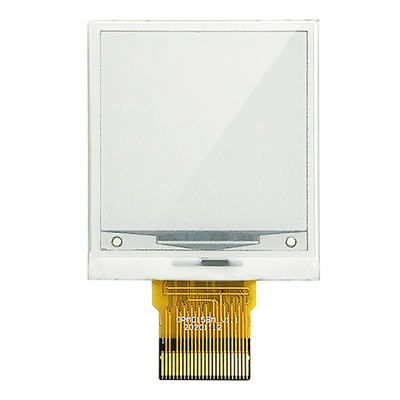

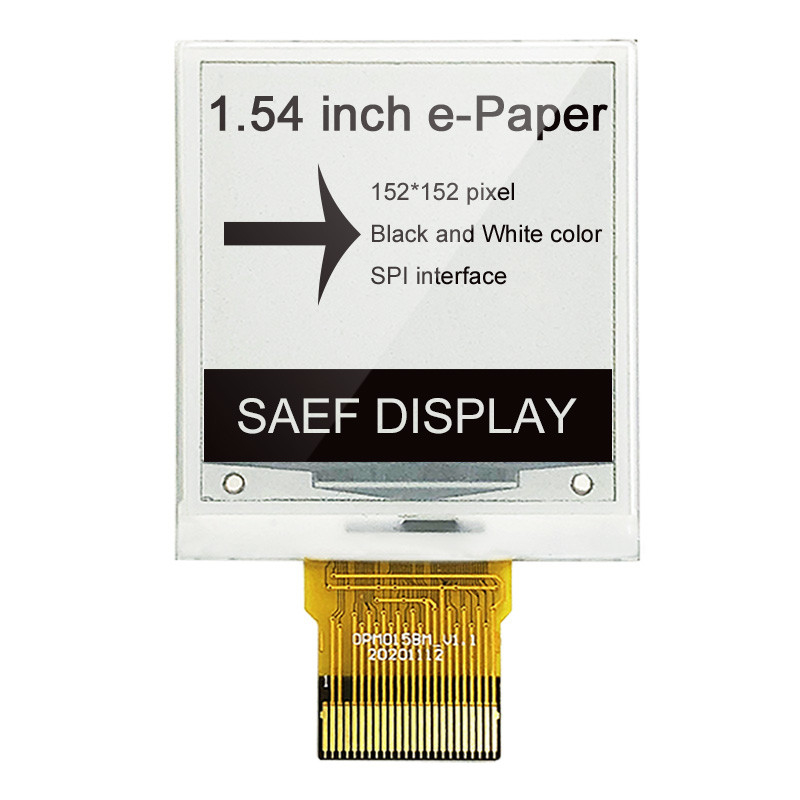

E-ink Display 1,54 polegadas, EPD 1,54 polegadas Imagem do produto
