relação TFT LCD de SPI de 5 polegadas, categoria automotivo exposição de 5 polegadas
A TECNOLOGIA SFTO500HQ-7012A-N de SAEF é uma exposição completa de TFT LCD de 5 polegadas com definição 800x480 (800 horizontais por uma disposição vertical de 480 pixéis). Pode ser usada em sistemas encaixados, automatização, equipamento médico, dispositivo industrial, o equipamento da segurança que exige a exposição de TFT na imagem de alta qualidade e colorida. SFTO500HQ-7012A-N é um tipo TFT de IPS-LCD com o cd/m2 do brilho 500 - 1000 (valor típico). Pode operar-se em temperaturas de -30℃ a +85℃.
| Artigo da informação geral |
Índices |
| Tamanho da exposição do LCD (diagonal) |
5 polegadas IPS |
| Estrutura de módulo |
Exposição do LCD + PWB |
| Tipo de exposição do LCD |
TFT/TRANSMISSIVE |
| Modo de exposição do LCD |
Normalmente preto |
| Sentido de vista recomendado |
TODA A hora da VISTA |
| Tamanho do módulo (W×H×T) |
137.30×80.97×5.50 milímetro |
| Área ativa (W×H) |
108.00×64.80 milímetro |
| Número de pixéis (definição) |
Pixel 800RGB×480 |
| Passo do pixel (W×H) |
0.135×0.135 milímetro |
| Tipo de relação do módulo |
relação de SPI de 3 fios |
| Tensão entrada do módulo |
5V |
| Números da cor |
16.7M |
| Tipo do luminoso |
Diodo emissor de luz branco |

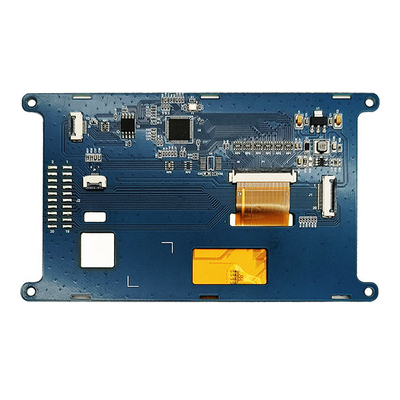

relação TFT LCD de SPI de 5 polegadas, categoria automotivo desenho da exposição de 5 polegadas

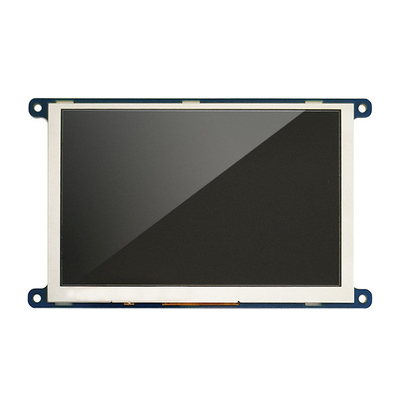

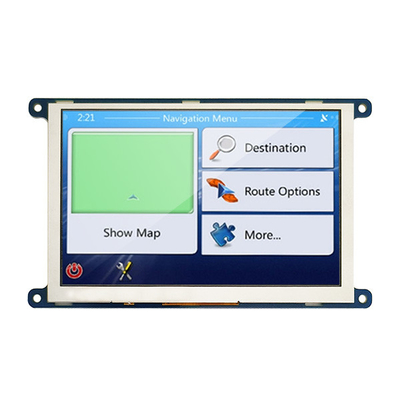

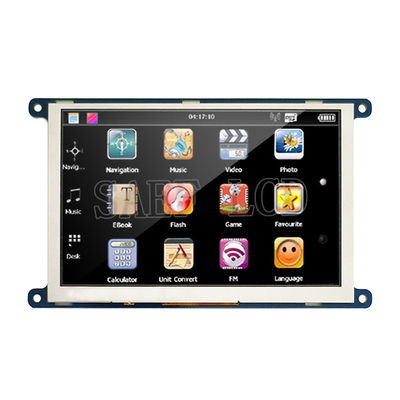

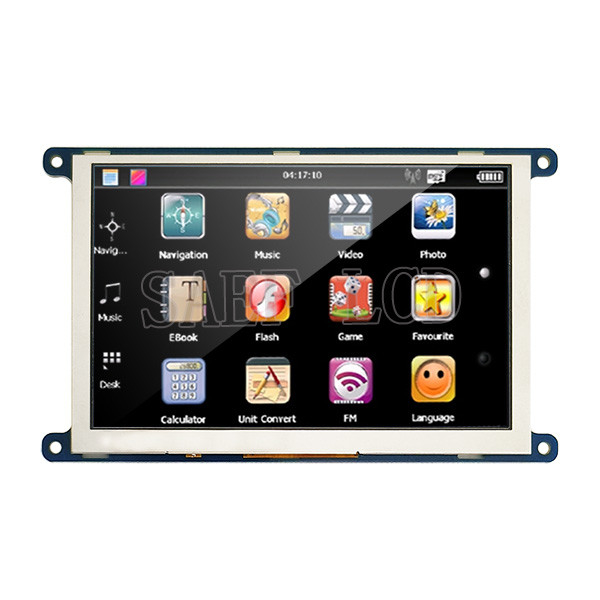

relação TFT LCD de SPI de 5 polegadas, categoria automotivo imagem do produto da exposição de 5 polegadas
Definição do Pin:
Descrição da relação J1&J2
Pin1~2, VCC5V/fonte de alimentação/fonte alimentação do módulo (tipo 5V.)
Pin3~4, Terra / Fonte de alimentação/ Terra do poder
Pin5, LCD_CS/ Mim / Pino de Chip Select para 3 o fio I/F. de série.
Pin6, NC/-/ Nenhuma conexão
Pin7, LCD_SCLK/ Mim /Pulso de disparo 3 do fio I/F. de série.
Pin8, LCD_INT/O / A saída da interrupção para que o anfitrião indique o estado.
Pin9, LCD_RST/I/ Este é um baixo pino restaurado ativo para o LCD.
Pin10, LCD_SDA / I/O/ pino dos dados do Bi-sentido 3 do fio SPI I/F.
Pin11, CTP_INT (NC) /O/ Interrupção externo do CTP ao anfitrião
Pin12, CTP_SCL) (DO NC/EU/ Entrada de pulso de disparo do CTP I2C
Pin13, CTP_SDA) (DO NC/I/O/ Entrada e saída dos dados do CTP I2C
Pin14, CTP_RST (NC) / Mim / O sinal restaurado externo do CTP, ponto baixo é ativo
Pin15, NC /-/ Nenhuma conexão
Pin16, Fonte da terra/alimentação/ Terra do poder
Pin17, NC /-/ Nenhuma conexão
Pin18, NC / -/ Nenhuma conexão
Pin19, NC /- / Nenhuma conexão
Pin20, Terra /Fonte de alimentação/ Terra do poder
Descrição da relação J3 (relação ardente instantânea de SPI)
Pin1, SF_CLK / Mim / Entrada de pulso de disparo de série
Pin2, SF_DI / Mim / Os dados entraram
Pin3, SF_DO / O / Saída de dados
Pin4, SF_CS / Mim / Chip Select Input
Pin5, LCD_RST / Mim / Sinal de RESTAURAÇÃO do LCD. Este pino deve ser tração baixa
Pin6, Terra / Fonte de alimentação / Terra do poder
Pin7, NC / - / Nenhuma conexão
Pin8, NC / - / Nenhuma conexão
Pin9~10, 3.3V / Fonte de alimentação / Fonte de alimentação para o flash de SPI (tipo 3.3V.)
