Detalhes do produto:
|
| Palavras-chave: | HDMI 7 polegadas para tela Raspberry PI | Resolução: | 1024x600 |
|---|---|---|---|
| Interface CTP: | USB | Luminância da superfície: | 500 cd/m2 - 1000 cd/m2 |
| Tela sensível ao toque: | CTP (tela de toque capacitiva) | alfinetes: | 19 |
| Direção de Visualização: | IPS Todos os ângulos de visão (80/80/80/80) | Vida útil do LED: | 40.000 horas |
| Temp.: | –20℃ a +70℃ | Observância: | Compatível com REACH e RoHS |
| Destacar: | Exposição capacitiva de HDMI TFT,Exposição do PI HDMI TFT da framboesa,Exposição industrial de TFT do PI da framboesa |
||
Ecrã HDMI de 7 polegadas, Ecrã PCAP TFT de 7 polegadas
SFRA700H-1024600ACT-01 é um módulo HDMI TFT LCD que integrou TFT LCD, PCAP touch e placa de direção.
1- O módulo apresenta perfeitamente a saída do sinal digital HDMI do PC na tela LCD 1024*600.
2- Suporta os padrões HDMI 1.3, HDMI 1.4, HDCP 1.4, HDCP 2.2.A fonte de sinal HDMI é compatível com mini PCs convencionais, como Raspberry Pi, BB Black, Banana Pi, etc.
3- TOUCH é de USB para I2C, não precisa instalar drivers.
4- O design é usado principalmente na tela Raspberry Pi e também pode ser usado em outros dispositivos de toque de tela pequena de controle industrial HDMI.Quando usado como um monitor Raspberry Pi, ele suporta Raspbian, Ubuntu, WIN10 IOT e outros sistemas de toque único.
5- quando usado como monitor de computador, suporta Windows 7/8/10, toque de cinco pontos, sem driver.
| Versão | 01 | ||
| Sinal suportado | HDMI | 480i,480p,576i,576p,720p,1080i,1080p | |
| TOQUE | padrão USB | ||
| VGA | Não suporta | ||
| Interface na placa-mãe | entrada | HDMI | Um tipo patch HDMI fêmea 19Pin patch (horizontal) |
| USB | MICRO 5P USB fêmea tipo B 5,9MM (horizontal) | ||
| Interface de fone de ouvido | NC | ||
| interface de toque | 6 pinos | FPC-0,5-6PIN (horizontal) | |
| Interface de exibição | RGB 50 pinos | FPC-0,5-50PIN (horizontal) | |
| áudio | Saída de áudio | 8Ω1,5W | 4PIN-1.25 H1.8 Assento feminino ultrafino (horizontal) |
| Fonte de energia | Entrada de energia | Entrada USB 5V (+/-0,5V) | |
| Mostrar Vop | 3,3V | ||
| operação de energia | Ligar tela | ||
| Consumo de energia em espera da placa principal | ＜0,25W | ||
| Menu OSD | Cardápio (reserva) | Brilho, Contraste, Correção Automática, Fase, Relógio, Posição de Campo, Configuração de Função, Reset, etc. | |
| Idioma(reserva) | Chinês, inglês, francês, alemão, italiano, espanhol, russo, coreano, japonês, etc. | ||
| botão (reservado) | POWER,MENU,CIMA,BAIXO,SAIR | ||

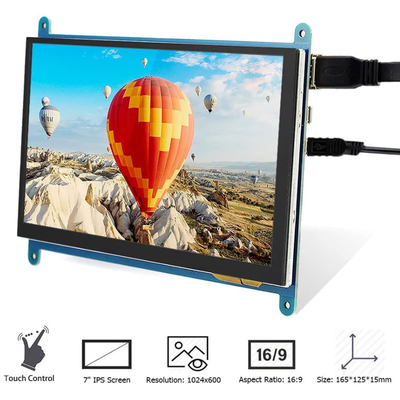

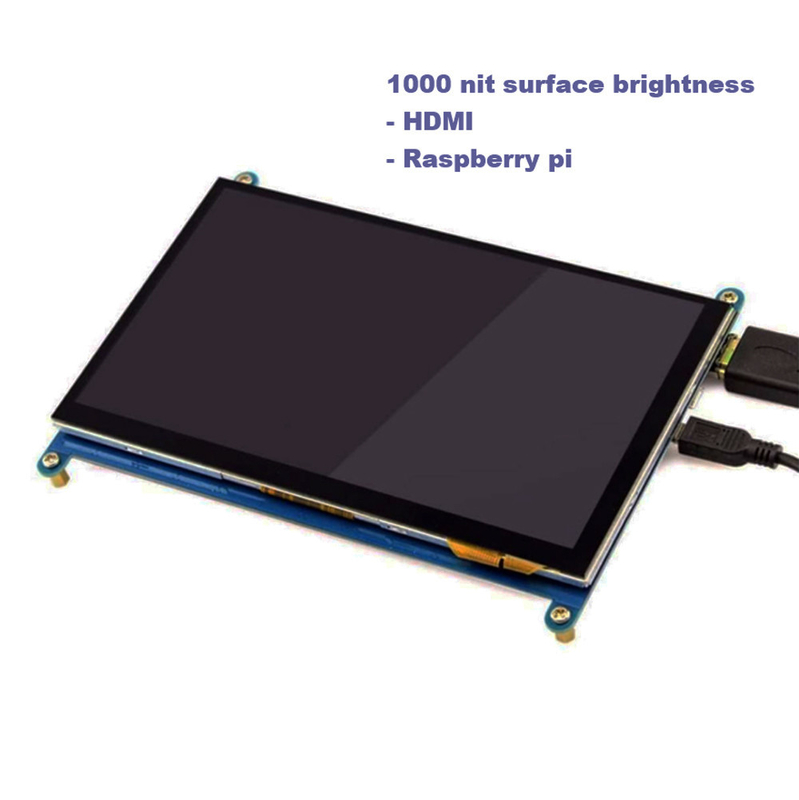

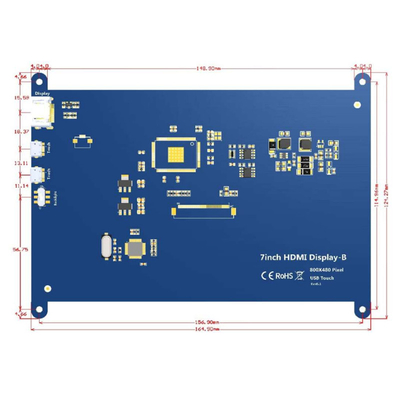

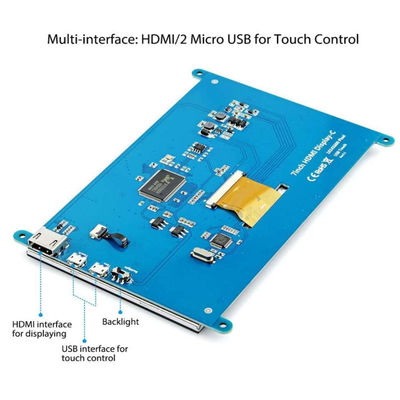

Ecrã HDMI de 7 polegadas, Ecrã PCAP TFT de 7 polegadasImagem do Produto
Definição do pino da interface HDMI
| 1 | DADOS TMDS2+ |
| 2 | TMDS DATA2 blindado |
| 3 | DADOS TMDS2- |
| 4 | DADOS TMDS1+ |
| 5 | TMDS DATA1 blindado |
| 6 | DADOS TMDS1- |
| 7 | DADOS TMDS0+ |
| 8 | TMDS DATA0 blindado |
| 9 | DADOS TMDS0- |
| 10 | RELÓGIO DE DADOS TMDS+ |
| 11 | RELÓGIO DE DADOS TMDS blindado |
| 12 | RELÓGIO DE DADOS TMDS- |
| 13 | CEC (Controle Eletrônico de Consumo Opcional) |
| 14 | Reservado (no cabo, mas NC no dispositivo) |
| 15 | SCL(DDC) |
| 16 | SDA(DDC) |
| 17 | Terra DDC/CEC |
| 18 | +5V (fonte de alimentação) |
| 19 | Cabo de sonda hot swap |
Definição de pinos USB (5V)
| 1 | VCC |
| 2 | NC |
| 3 | NC |
| 4 | NC |
| 5 | GND |
Definição de pino USB TP
| 1 | VCC |
| 2 | D- |
| 3 | D+ |
| 4 | NC |
| 5 | GND |
Definição de pinos da interface do alto-falante
| 1 | ROTA+ |
| 2 | DERROTA- |
| 3 | LOUT- |
| 4 | LOUT+ |
6,definição de pino LCD
| 1 |
VLED+
|
Alimentação para retroiluminação LED (ânodo)
|
| 2 |
VLED+
|
Alimentação para retroiluminação LED (ânodo)
|
| 3 |
VLED-
|
Alimentação para retroiluminação LED (cátodo)
|
| 4 |
VLED-
|
Alimentação para retroiluminação LED (cátodo)
|
| 5 |
GND
|
Terra de energia
|
| 6 |
VCOM
|
tensão comum
|
| 7 |
DVDD
|
Potência para Circuito Digital
|
| 8 |
MODO
|
Seleção do modo DE/SYNC
|
| 9 |
DE
|
Ativar entrada de dados
|
| 10 |
VS
|
Entrada de sincronização vertical
|
| 11 |
HS
|
Entrada de sincronização horizontal
|
| 12 |
B7
|
Dados azuis (MSB)
|
| 13 |
B6
|
Dados azuis
|
| 14 |
B5
|
Dados azuis
|
| 15 |
B4
|
Dados azuis
|
| 16 |
B3
|
Dados azuis
|
| 17 |
B2
|
Dados azuis
|
| 18 |
B1
|
Dados azuis
|
| 19 |
B0
|
Dados azuis (LSB)
|
| 20 |
G7
|
Dados verdes (MSB)
|
| 21 |
G6
|
dados verdes
|
| 22 |
G5
|
dados verdes
|
| 23 |
G4
|
dados verdes
|
| 24 |
G3
|
dados verdes
|
| 25 |
G2
|
dados verdes
|
| 26 |
G1
|
dados verdes
|
| 27 |
G0
|
Dados verdes (LSB)
|
| 28 |
R7
|
Dados vermelhos (MSB)
|
| 29 |
R6
|
dados vermelhos
|
| 30 |
R5
|
dados vermelhos
|
| 31 |
R4
|
dados vermelhos
|
| 32 |
R3
|
dados vermelhos
|
| 33 |
R2
|
dados vermelhos
|
| 34 |
R1
|
dados vermelhos
|
| 35 |
R0
|
Dados vermelhos (LSB) |
| 36 |
GND
|
Aterramento
|
| 37 |
DCLK
|
Relógio de amostra
|
| 38 |
GND
|
Aterramento
|
| 39 |
L/R
|
Seleção esquerda/direita
|
| 40 |
U/D
|
Seleção para cima/para baixo
|
| 41 |
VGH
|
Tensão de portão ON
|
| 42 |
VGL
|
Tensão DESLIGADA do portão
|
| 43 |
AVDD
|
Potência para Circuito Analógico
|
| 44 |
REDEFINIR
|
Pino de reinicialização global.
|
| 45 |
NC
|
Sem conexão
|
| 46 |
VCOM
|
Tensão Comum
|
| 47 |
DITHB
|
Função de pontilhamento
|
| 48 |
GND
|
Aterramento
|
| 49 |
NC
|
Sem conexão
|
| 50 |
NC
|
Sem conexão
|
Definição de pinos do painel de toque
| 1 | VDD | |
| 2 | GND | |
| 3 | TP-INT | |
| 4 | TP-RST | |
| 5 | TP-SCL | |
| 6 | TP-SDA |
