Detalhes do produto:
|
| Produto: | TFT LCD Display | Tamanho da tela: | 13,3 polegadas (diagonal) |
|---|---|---|---|
| Resolução: | 1920 (H) x 1080 (V) Full HD | Brilho: | 1000 cd/m² (lêndeas), alto brilho |
| Interface: | EDP de 2 pistas (DisplayPort incorporado) 1.2 | Tela sensível ao toque (CTP): | Capacitivo Projetado (PCAP), Vidro-Vidro |
| Temperatura operacional: | -20°C a +70°C (Temperatura Ampla) | Ângulo de visão: | 85°/85°/85°/85° (todas as direções) |
| Gama de cores: | 72% NTSC (Típico) | Tipo de painel: | LCD TFT, normalmente preto, IPS |
| Principais aplicações: | IHM industrial, dispositivos médicos, POS | Conformidade: | REACH, RoHS, livre de halogênio |
| Destacar: | 13.3 polegadas FHD TFT LCD,1000 nits PCAP ecrã táctil,Ecrã táctil eDP PCAP |
||

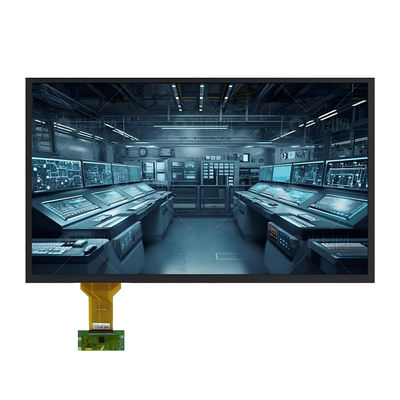

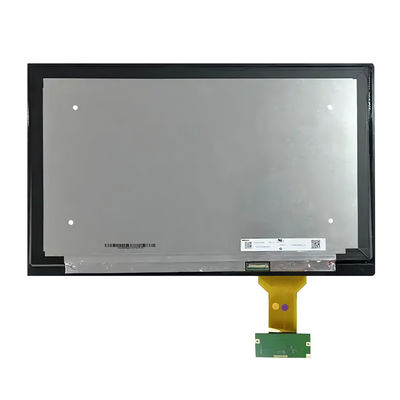

Módulo LCD TFT industrial FHD de 13,3 polegadas | 1000 nits, eDP 1.2, tela sensível ao toque PCAP
SFTO1330SM-7208A3CT2: Um módulo LCD TFT FHD de 13,3 polegadas de alto desempenho projetado para aplicações industriais e interativas exigentes
A Saef Technology Limited apresenta o SFTO1330SM-7208A3CT2, um módulo LCD TFT de 13,3 polegadas premium que combina clareza Full HD (1920x1080), brilho excepcional de 1000 nits e uma tela sensível ao toque capacitiva projetada (PCAP) robusta. Projetado do zero para confiabilidade, este módulo apresenta uma moderna interface eDP 1.2 de 2 pistas e opera perfeitamente em uma faixa de temperatura de -20°C a +70°C. É a solução de exibição definitiva para engenheiros nos EUA e Europa que desenvolvem interfaces homem-máquina (HMI) avançadas, equipamentos de diagnóstico médico, painéis de controle industrial e terminais interativos públicos, onde desempenho visual, durabilidade e integração perfeita são inegociáveis.
Atendendo aos requisitos críticos para designs de nível profissional:
Legibilidade superior em luz ambiente intensa e severa: Com um brilho máximo de 1000 nits e um tratamento de superfície anti-reflexo (dureza 6H), esta tela garante visuais nítidos e sem reflexos, mesmo sob iluminação brilhante de fábrica ou luz solar indireta, resolvendo um desafio comum em ambientes industriais e adjacentes a ambientes externos.
Integração de sistema de alta velocidade simplificada: A interface eDP (Embedded DisplayPort) integrada oferece uma conexão digital simplificada e de baixa latência, reduzindo as preocupações com EMI e simplificando o layout da PCB em comparação com o LVDS legado. Esta interface moderna é cada vez mais preferida em novos designs por sua confiabilidade e compatibilidade com SBCs e processadores embarcados modernos.
Construção robusta para ambientes exigentes: Além da ampla temperatura de operação, o módulo passa por rigorosos testes de confiabilidade de 240 horas (alta temperatura/umidade, ciclagem térmica, vibração) e apresenta proteção ESD de descarga de ar de ±8kV. A lente de cobertura de vidro quimicamente reforçada (dureza ≥6H) na tela sensível ao toque PCAP resiste a arranhões e impactos.
Interação tátil de alta fidelidade: A tela sensível ao toque capacitiva projetada (PCAP) suporta gestos multitoque (configuráveis), oferece excelente clareza óptica com transmissão de luz ≥85% e funciona de forma confiável mesmo com umidade superficial (névoa/água leve). Ele suporta interfaces I²C, USB ou UART e operação flexível de 3,3V ou 5V.
Iluminação confiável e duradoura: O sistema de luz de fundo LED de alta eficiência é acionado por uma placa de corrente constante dedicada, oferecendo uma vida útil típica de 50.000 horas e escurecimento PWM de ampla faixa (100Hz-1.6KHz) para gerenciamento ideal de energia e adaptação à luz ambiente.
Ideal para seu produto de próxima geração em:
Automação industrial e HMI (foco na Alemanha/EUA): Para sistemas de controle, interfaces PLC e equipamentos de bancada de teste que exigem interação tátil confiável e legível sob luz solar.
Dispositivos médicos e de saúde: Adequado para monitoramento de pacientes, telas de imagem diagnóstica e equipamentos cirúrgicos, onde alto brilho, clareza e entrada tátil robusta são críticos.
Pontos de venda e quiosques interativos: Perfeito para PDV de varejo, terminais de autoatendimento e sinalização digital, onde visuais vibrantes e toque durável e fácil de usar são essenciais.
Saef Technology: Seu parceiro, não apenas um fornecedor
Personalização sem custo para prototipagem: Precisa de uma configuração de tela sensível ao toque diferente (por exemplo, controlador, interface diferentes) ou uma versão sem toque? Oferecemos opções de personalização flexíveis e de baixo mínimo para corresponder às suas especificações exatas de protótipo, acelerando seu ciclo de desenvolvimento.
Suporte completo do ecossistema: Este módulo pode ser combinado com nossa placa de driver A/D opcional (converte HDMI para eDP) ou nossa placa de driver/inversor LED integrada, fornecendo um subsistema de exibição completo e reduzindo a sobrecarga de engenharia.
Conformidade intransigente para mercados globais: O produto está totalmente em conformidade com EU RoHS (2011/65/EU e 2015/863), REACH e é livre de halogênio, garantindo uma entrada suave no mercado na Alemanha, União Europeia e América do Norte.
Garantia técnica e chamada para ação
Qualidade e garantia: Fabricado sob um sistema certificado ISO9001:2015 e apoiado por uma garantia abrangente de 1 ano.
Projetado para especialistas: Fornecemos documentação completa: ficha de dados, desenhos mecânicos (DXF), pinagens de interface, diretrizes de sequência de energia e especificações de tempo para permitir a integração precisa.
Solicite uma amostra para avaliação: Convidamos engenheiros, designers de produtos e especialistas em aquisição a avaliar o SFTO1330SM-7208A3CT2. Entre em contato com nossa equipe de vendas técnicas hoje para solicitar uma amostra, discutir seus requisitos personalizados ou obter uma cotação detalhada do projeto. Faça parceria com a Saef para uma solução de exibição que oferece valor incomparável por meio de desempenho, confiabilidade e suporte especializado.
Dimensões mecânicas
![]()
Classificações máximas absolutas
| Parâmetro | Símbolo | Mín. | Máx. | Unidade |
| Temperatura de operação | TOP | +20 | +70 | °C |
| Temperatura de armazenamento | TST | -30 | +80 | °C |
| Umidade ambiente operacional | Hop | - | 90 | %RH |
| Umidade de armazenamento | Hst | - | 90 | %RH |
| Requisito de liberação de calor | Trls | 15 | °C | |
Características elétricas do módulo LCD TFT
|
Parâmetro |
Símbolo | Classificações |
Unidade |
||
| MÍN | TÍP | MÁX | |||
| Tensão de entrada da fonte de alimentação | VDD | 3.0 | 3.3 | 3.6 | V |
| Corrente da fonte de alimentação | IDD | - | - | - | mA |
|
Fonte de alimentação do driver de LED Tensão |
HVDD | 2.7 | 24 | V | |
|
Fonte de alimentação do driver de LED Corrente |
IHVDD | 20 |
- |
mA | |
| Consumo de energia do LED | PLED | 2.7 | W | ||
| Tensão de limiar de entrada positiva | VIT+ | +100 | mV | ||
| Tensão de limiar de entrada negativa | VIT- | -100 | mV | ||
| Tensão de modo comum de entrada diferencial | Vcom | TBD | V | ||
Características da unidade de luz de fundo
| Parâmetro | Símbolo | Mín. | Típ. | Máx. | Unidade |
| Tensão de alimentação | VBL | 5 | 12.0 | 37 | V |
|
Corrente da fonte de alimentação para trás luz |
ILED | 6 |
- |
25 | mA |
| Fonte de alimentação para luz de fundo | PLED | 0.18 | - | 5.55 | W |
| Tensão do sinal de luz modulada | VPWM H | 1.2 | - | 5.0 | V |
| VPWM L | 0 | - | 0.6 | V | |
| Relação de ciclo de trabalho do controle de brilho | Duty | 1 | - | 100 | % |
| Frequência de controle de brilho | fPWM | 100 | - | 1.600 | KHz |
| Tensão alta de ligar/desligar LED-BL | VCNTH | 1.2 | 5.0 | V | |
| Tensão baixa de ligar/desligar LED-BL | VCNTL | 0 | - | 0.6 | V |
| Vida útil do LED | - | 40.000 | 50.000 | - | h |
Definição do pino da interface
| Nº do pino | Símbolo | E/S | Função |
| 1 | CABC_ EN / NC | - | Reservado para CD |
| 2 | H_GND | P | Terra de alta velocidade |
| 3 | Lane1_N | I | Sinal complementar Link Lane 1 |
| 4 | Lane1_P | I | Sinal verdadeiro Link Lane 1 |
| 5 | H_GND | P | Terra de alta velocidade |
| 6 | Lane0_N | I | Sinal complementar Link Lane 0 |
| 7 | Lane0_P | I | Sinal verdadeiro Link Lane 0 |
| 8 | H_GND | P | Terra de alta velocidade |
| 9 | AUX_CH_P | I | Canal auxiliar de sinal verdadeiro |
| 10 | AUX_CH_N | I | Canal auxiliar de sinal complementar |
| 11 | H_GND | P | Terra de alta velocidade |
| 12 | LCD_VDD | P | Lógica LCD e energia do driver (3,3V) |
| 13 | LCD_VDD | P | Lógica LCD e energia do driver (3,3V) |
| 14 | NC | I | Reservado para uso do fabricante do LCD |
| 15 | LCD_GND | P | Terra da lógica LCD e do driver |
| 16 | LCD_GND | P | Terra da lógica LCD e do driver |
| 17 | HPD | O | Pino de sinal HPD |
| 18 | LED-1 | P | Terra da luz de fundo |
| 19 | LED-2 | P | Terra da luz de fundo |
| 20 | LED-3 | P | Terra da luz de fundo |
| 21 | LED-4 | P | Terra da luz de fundo |
| 22 | BL_ ENABLE | I | Ligar/desligar luz de fundo |
| 23 | BL_PWM_DIM | I | PWM do sistema |
| 24 | SCL/NC | - | Reservado para uso do fabricante do LCD |
| 25 | SDA/NC | - | Reservado para uso do fabricante do LCD |
| 26 | BL_PWR | P | Energia da luz de fundo |
| 27 | BL_PWR | P | Energia da luz de fundo |
| 28 | BL_PWR | P | Energia da luz de fundo |
| 29 | BL_PWR | P | Energia da luz de fundo |
| 30 | NC | - | Reservado para uso do fabricante do LCD |
Especificação CTP
| Categoria | Parâmetro | Especificação |
|
Geral |
Estrutura | Vidro de cobertura + vidro DITO |
| Reforço da lente de cobertura | Quimicamente reforçado | |
| Dureza da superfície da lente de cobertura |
≥6H (Dureza do lápis) |
|
| Taxa de transmissão de luz | ≥85% | |
| Temperatura de operação | -20°C ~ +70°C, ≤85% UR | |
| Temperatura de armazenamento | -30°C ~ +80°C, ≤85% UR | |
|
Elétrico |
Interface | IIC / USB / UART |
| Touch IC | IL12511 | |
| Tensão de alimentação (VDD) |
3,3V ou 5V (selecionável) |
|
|
Resistência do host (SDA/SCL) |
Configurável na placa principal |
|
| Ambiental | Condições de operação | Funcional em névoa/água superficial |
|
Superfície Propriedades |
Tinta de superfície | Anti-UV |
| Tratamento de superfície | Anti-reflexo (névoa: 10%) | |
| Laminação LCD-TP | OCA (adesivo opticamente claro) | |
| Conformidade | Padrões de material | Conformidade com RoHS e livre de halogênio |
