Detalhes do produto:
|
| Produto: | 2Display LCD TFT de 0,8 polegadas | Resolução: | 480x640 pontos |
|---|---|---|---|
| IC do condutor: | ILI9806E ou ST7701 ou equivalente | Ecrã táctil: | Sem tela sensível ao toque (customizável) |
| Dimensão do vidro de tampa: | Personalizável | Direção de visualização: | Grátis ((80/80/80/80) |
| Esboço Dim.: | 50 (W) x 69,2 (L) x 2,35 (T) mm | Área ativa: | 43.20 x 57,60 mm |
| Interface: | RGB (personalizável) | Conexão: | Tipo do conector de FPC |
| Número de pin: | 40 pinos (personalizáveis) | Luminância de superfície: | 260 cd/m2 (nits) |
| Tensão de alimentação: | 3,2 V | Tipo de luz de fundo: | Diodo emissor de luz branco |
| Duração de vida do LED: | 40,000 horas | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | 2,8 exposição da polegada 480x640 TFT LCD,ALCANCE exposição de TFT LCD de 2 |
||
2.8 " polegadas 480x640 alta resolução IPS Tipo Full viewing angle TFT LCD Display Module
2.8" TFT 480x640, TFT LCD 2,8 polegadas Descrição
Este produto é uma tela de alta resolução PPI com uma diagonal de 2,8 polegadas e uma resolução de 480x640.utiliza a tecnologia de exibição de visão completa IPS para tornar este produto adequado para algumas aplicações de ponta.
O módulo LCD TFT SF-TO280PY-8990B-N é um modo retrato de tamanho diagonal de 2,8 ′′ 480x640 de alta resolução e tela em cores, o módulo LCD SF-TO280PY-8990B-N suporta a interface RGB.A interface é personalizável. O modelo SF-TO280PY-8990B-N tem dimensões de módulo de 50 ((W) x 69,2 ((L) x 2,35 ((T) mm e tamanho da área activa de 43,20 x 57,60 mm. O SF-TO280PY-8990B-N está integrado com o ILI9806E,ou ST7701 ou Controlador IC de condutor equivalente no módulo, e sua tensão de alimentação lógica varia de 2,6V a 3,4V. o valor típico é de 3,2V. A luminância da superfície é de 260 cd/m2 (Nits).e temperatura de armazenamento de -30 a 80 graus.
O modelo tem sido amplamente utilizado no terminal POS, leitor de caixa, sistemas embutidos, automação, GPS, equipamento médico, dispositivo industrial,Equipamento de segurança que exige um ecrã TFT de alta qualidade e imagem colorida.
Especificações mecânicas:
| Ponto de referência | Especificações | UNIT |
| Dimensão de exibição | 2.8 | polegada |
| DIMENSÕES OUTLINE | 50 vezes 69,2 vezes 2.35 | mm |
| IC do controlador | ILI9806E-2C | - |
| Tipo de interface | RGB | um pouco |
Descrição do PIN:
| Não. | Símbolo | Função |
| 1 | LED- | Luz traseira LED (cátodo) |
| 2 | LED+ | Luz traseira LED ((Anodo) |
| 3 | GND | Terra |
| 4 | VDD | Fornecimento de energia. 2.8V |
| 5- 12 | DB0-DB7(B0-B7) | Dados azuis RGB |
| 13 a 20 |
DB8-DB15(G0-G 7) |
Dados em verde RGB |
| 21 a 28 |
DB16-DB23(R0-R 7) |
Dados em vermelho RGB |
| 29 | GND | Terra |
| 30 | PCLK | sinal de relógio de ponto para operação de interface RGB |
| 31 | VDD | Fornecimento de energia. 2.8V |
| 32 | HSYNC | Sinal de sincronização de linha para o funcionamento da interface RGB |
| 33 | VSYNC | Sinal de sincronização de quadros para funcionamento da interface RGB |
| 34 | DE | Ativar o sinal de dados para a operação da interface RGB |
| 35 | NC | NC |
| 36 | GND | Terra |
| 37 | CS | Chip selecionar pin de entrada |
| 38 | Reinicialização | Entrada de reinicialização externa. |
| 39 | SCL | Relógio de interface SPI |
| 40 | SDA | sinal de entrada em série |
2.8" TFT 480x640, TFT LCD 2,8 polegadas Desenho

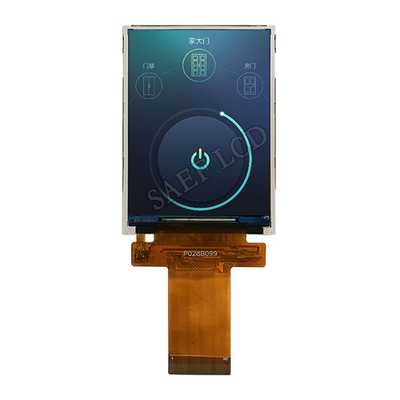

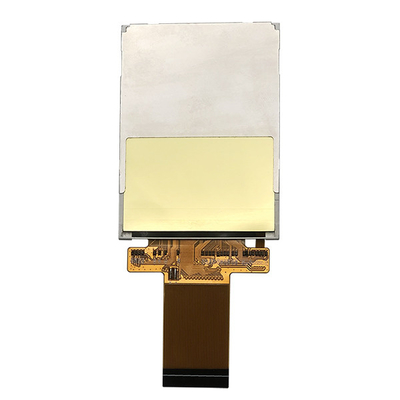

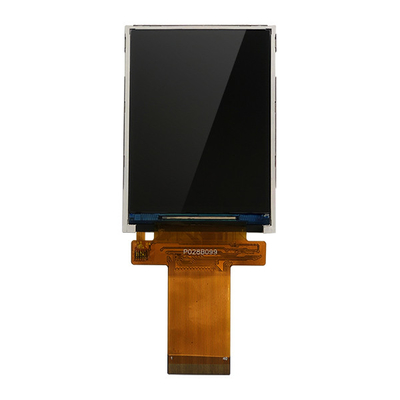

2.8" TFT 480x640, TFT LCD 2,8 polegadas Imagem do produto
