Detalhes do produto:
|
| Produto: | 2,0" tela de TFT LCD da polegada | Definição: | Pontos de QVGA 240x320 |
|---|---|---|---|
| Motorista Ic: | ST7789V IC ou equivalente | Tela táctil: | Sem tela táctil (customizável) |
| Dimensão do vidro de tampa: | customizável | Sentido de vista: | 12 horas |
| Esboce não ofuscante.: | 38,5 (W) x 52,05 (L) x 2,95 (T) milímetro | Área ativa: | 30,60 x 40,80 milímetros |
| Relação: | MCU/SPI/RGB (customizável) | Conexão: | Tipo do conector de FPC |
| Número de Pin: | 51 pinos (customizáveis) | Luminância de superfície: | 250 cd/m2 (lêndeas) |
| Tensão de funcionamento: | 2,8 V | Tipo do luminoso: | Diodo emissor de luz branco |
| Vida conduzida: | 40.000 horas | Conformidade: | ALCANCE & RoHS complacentes |
| Destacar: | exposição de 240x320 TFT LCD,Exposição QVGA de TFT LCD,Exposição 240x320 de ST7789V QVGA TFT |
||
Tela de TFT LCD 2,0" tipo TFT da polegada QVGA 240x320 TN com ST7789V IC TFT LCD
2,0" TFT 240x320, TFT LCD uma descrição de 2,0 polegadas
O módulo de SF-TC200L-8939A-N TFT LCD é um 2,0" projeção a cores completa diagonal do modo de retrato QVGA do tamanho da polegada 240x320, módulo de SF-TC200L-8939A-N LCD apoia a relação de MCU/SPI/RGB. A relação é customizável. O modelo de SF-TC200L-8939A-N está tendo uma dimensão do módulo de 38,5 (W) x 52,05 (L) x 2,95 (T) milímetro e tamanho da área ativa de 30,60 x 40,80 milímetros.
SF-TC200L-8939A-N é integrado com ST7789V ou o controlador equivalente de IC do motorista no módulo, e suas escalas da tensão de fonte da lógica de 2.6V ao valor 3.3V típico são 2.8V. A luminância de superfície é 250 cd/m2 (lêndeas). Este modelo tem o temp de funcionamento em -20 a 70 graus, e o temp do armazenamento em -30 a 80 graus.
O modelo foi usado extensamente em dispositivos handheld, terminal da posição, leitor do dinheiro, sistemas encaixados, domótica, GPS, equipamento médico, dispositivo industrial, o equipamento da segurança que exige a exposição de TFT na imagem de alta qualidade e colorida.
| Produto: | 2,0" tela de TFT LCD da polegada | Definição: | Pontos de QVGA 240x320 |
|---|---|---|---|
| Motorista IC: | ST7789V IC ou equivalente | Tela táctil: | Sem tela táctil (customizável) |
| Dimensão do vidro de tampa: | Customizável | Sentido de vista: | 12 horas |
| Esboce não ofuscante.: | 38,5 (W) X 52,05 (L) X 2,95 (T) milímetro | Área ativa: | 30,60 x 40,80 milímetros |
| Relação: | MCU/SPI/RGB (customizável) | Conexão: | Tipo do conector de FPC |
| Pin Number: | 51 pinos (customizáveis) | Luminância de superfície: | 250 Cd/m2 (lêndeas) |
| Tensão de funcionamento: | 2,8 V | Tipo do luminoso: | Diodo emissor de luz branco |
| Vida do diodo emissor de luz: | 40.000 horas | Conformidade: | ALCANCE & RoHS complacentes |
Pin Definition
Pin1, terra, moída
Pin2-3, VCI, tensão da fonte de alimentação 2.8V
Pin4-5, IOVCC, tensão da fonte de alimentação 2.8V/1.8V
Pin6, IM3, selecionam o modo da relação
Pin7, IM2, selecionam o modo da relação
Pin8, IM1, selecionam o modo da relação
Pin9, IM0, selecionam o modo da relação
Pin10, RESTAURAÇÃO, LCM restaurou o sinal de entrada
Pin11, CS, pino entrado para o sinal de seleção da microplaqueta
Pin12, RS, sinal seleto do registro
Pin13, WR, escrevem o pino da entrada de sinal do estroboscópio
Pin14, RD, leu o pino da entrada de sinal do estroboscópio
Pin15, VSYNC, sinal de sincronização vertical
Pin16, HSYNC, sinal de sincronização horizontal
Pin17, PERMITEM, dados de entrada de permitir o controle
Pin18, DOTCLK, sinal de pulso de disparo provar cada dat
Pin19, SDA, sinal de entrada de série
Pin20-37, DB0-DB17, I/O dos dados da exposição
Pin38, TE, saída de rasgo do efeito
Pin39, SDO, leu o pino da entrada de sinal do estroboscópio
Pin40, PWM
2" TFT 240x320, TFT LCD 2" desenho da polegada

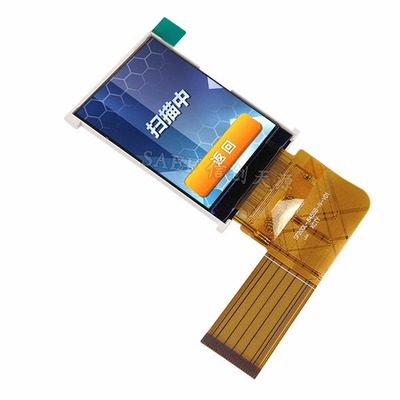

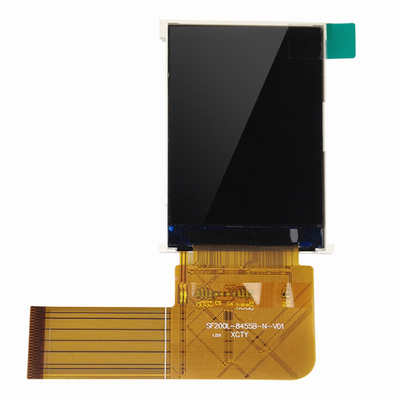

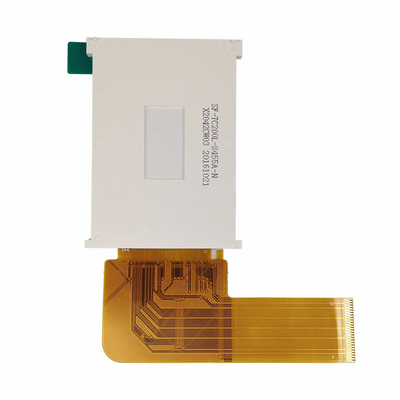

2" TFT 240x320, TFT LCD 2" imagem do produto da polegada
