Detalhes do produto:
|
| produto: | 5" toque de TFT LCD da polegada | Definição: | pontos 720x1280 |
|---|---|---|---|
| Motorista IC: | ILI9881C ou equivalente | Tela táctil: | com o painel de toque da capacidade (opcional) |
| Dimensão do vidro de tampa: | Customizável | Sentido de vista: | Livre (80/80/80/80) |
| Esboce não ofuscante.: | 66,10 (W) x 120,40 (L) x 2,16 (T) milímetro | Área ativa: | 62,10 x 110,40 milímetros |
| Relação: | MIPI (customizável) | Conexão: | Tipo do conector de FPC |
| Número de Pin: | 25 pinos (customizáveis) | Luminância de superfície: | 300 cd/m2 (lêndeas) |
| Tensão de fonte: | 2,8 V (TIPO valor) | Tipo do luminoso: | Diodo emissor de luz branco |
| Vida do diodo emissor de luz: | 40.000 horas | Conformidade: | ALCANCE & RoHS complacentes |
| Destacar: | Polegada TFT LCD de MIPI 5,5 polegadas TFT LCD 720x1280,CTP TFT LCD 5 polegadas |
||
Toque 5" de TFT LCD ângulo de visão completo TFT do IPS do retrato da polegada HD 720x1280 com relação de MIPI com o módulo do CTP LCD
5,0" TFT 720x1280, TFT LCD uma descrição de 5,0 polegadas
O módulo de SF-TC500I-8725B-N TFT LCD é um 5" projeção a cores completa livre diagonal do ângulo de visão do modo de retrato HD do tamanho da polegada 720x1280 IPS. SF-TC500I-8725B-N tem uma outra versão que seja tela táctil capacitivo, número de modelo é SF-TC500I-8725B-CT. É opcional ser com ou sem PCAP. Este módulo apoia a relação de MIPI. O modelo de SF-TC500I-8725B-N está tendo uma dimensão do módulo de 66,10 (W) x 120,40 (L) x 2,16 (T) milímetro e tamanho da área ativa de 62,10 x 110,40 milímetros.
SF-TC500I-8725B-N é integrado com o controlador de ILI9881C no módulo, e suas escalas da tensão de funcionamento de 2.6V ao valor 3.3V típico são 2.8V.
A luminância de superfície é 300 cd/m2 (lêndeas). Se você gostaria da usar como o modo de paisagem ou de ajustar a luminância, contacte por favor connosco para mais suporte laboral. O modelo foi usado extensamente na domótica, dispositivo da casa, sistemas encaixados, GPS, equipamento médico, dispositivo industrial, o equipamento da segurança que exige a exposição de TFT na imagem de alta qualidade e colorida.
| Produto: | 5" toque de TFT LCD da polegada | Definição: | pontos 720x1280 |
|---|---|---|---|
| Motorista IC: | ILI9881C ou equivalente | Tela táctil: | sem toque, PCAP opcional |
| Dimensão do vidro de tampa: | Customizável | Sentido de vista: | Livre (80/80/80/80) |
| Esboce não ofuscante.: | 66,10 (W) X 120,40 (L) X 2,16 (T) milímetro | Área ativa: | 62,10 x 110,40 nanômetro |
| Relação: | MIPI (customizável) | Conexão: | Tipo do conector de FPC |
| Pin Number: | 25 pinos (customizáveis) | Luminância de superfície: | 300 Cd/m2 (lêndeas) |
| Tensão de fonte: | 2,8 V (TIPO valor) | Tipo do luminoso: | Diodo emissor de luz branco |
| Vida do diodo emissor de luz: | 40.000 horas | Conformidade: | ALCANCE & RoHS complacentes |
Pin Definition
Pin1, diodo emissor de luz A, Ânodo do diodo emissor de luz
Pin2, diodo emissor de luz K, Cátodo do diodo emissor de luz
Pin3, VCC, Fonte de alimentação 2.8V
Pin4, IOVCC, Tensão da fonte de alimentação 1.8V/2.8V
Pin5, terra, Terra do poder
Pin6, CLKP, Sinais de pulso de disparo de DSI-CLK+
Pin7, CLKN, Sinais de pulso de disparo de DSI-CLK-
Pin8, terra, Terra do poder
Pin9, D0N, Sinais de dados de DSI-D0-
Pin10, D0P, Sinais de dados de DSI-D0+
Pin11, terra, poder moeu
Pin12, D1N, sinais de dados de DSI-D1-
Pin13, D1P, sinais de dados de DSI-D1+
Pin14, terra, poder moeu
Pin15, D2N, sinais de dados de DSI-D2-
Pin16, D2P, sinais de dados de DSI-D2+
Pin17, terra, poder moeu
Pin18, D3N, sinais de dados de DSI-D2-
Pin19, D3P, sinais de dados de DSI-D2+
Pin20, terra, poder moeu
Pin21, TE, fonte de alimentação 2.8V
Pin22, LCD_ID, LCD_ID
Pin23, RESTAURAÇÃO, pino seleto do registro
Pin24, terra, poder moeu
Pin25, terra, poder moeu
5,0" TFT 720x1280, TFT LCD desenho de 5,0 polegadas

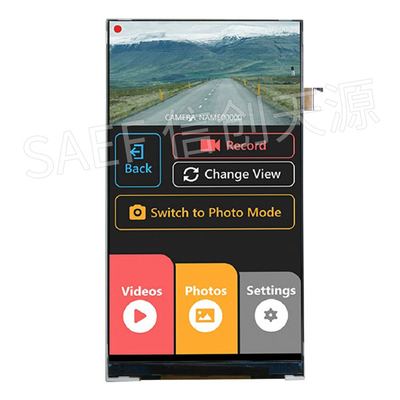

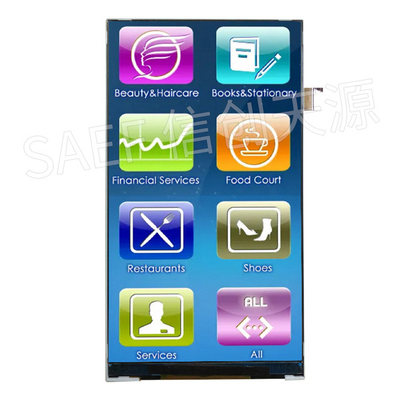

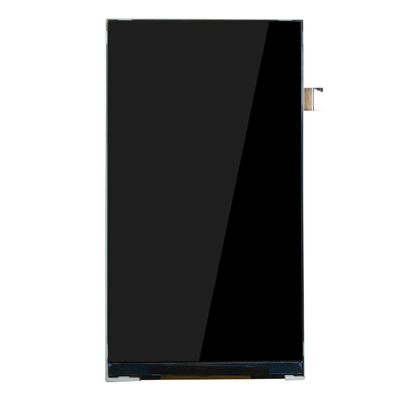

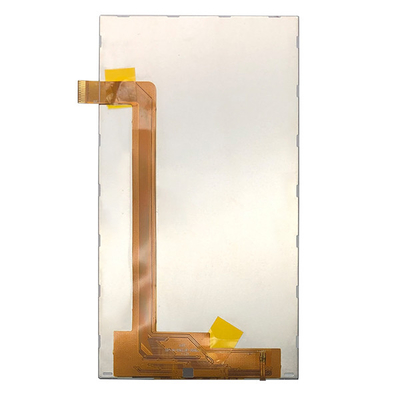

5,0" TFT 720x1280, TFT LCD uma imagem do produto de 5,0 polegadas
