Detalhes do produto:
|
| Produto: | IPS TFT LCD de 3,97" | Resolução: | 480 x 800 pontos |
|---|---|---|---|
| IC do condutor: | NT2subdivisão | Esboço Dim.: | 57.14 x 96,85 x 1,95 mm |
| Ecrã táctil: | Sem | Dimensão do vidro de tampa: | Personalizável |
| Direção de visualização: | Todos os ângulos de visão (IPS) | Interface: | Relação de MIPI |
| Conexão: | Tipo de conector | Número de pin: | 24 pinos |
| Luminância de superfície: | 420 cd/m2 (nits) | Tipo de luz de fundo: | Diodo emissor de luz branco |
| Vida do diodo emissor de luz: | 40.000 horas | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | ALCANCE da exposição de TFT LCD de 3,97 polegadas,Exposição de RoHS 480x800 TFT LCD |
||
4 polegadas TFT DSI MIPI 480x800 IPS módulo de exibição LCD NT35512SH 2.8V
3.97" 480x800 polegadas TFT LCD Descrição
O módulo TFT LCD SF-TC397B-8275A-N é uma tela de retrato de tamanho diagonal de 3,97 ′′, modo retrato 480x800 em cores completas.O modelo SF-TC397B-8275A-N tem uma dimensão de módulo de 57.14 x 96,85 x 1,95 mm e tamanho da área ativa de 51,84 x 86,4 mm. SF-TC397B-8275A-N o modelo tem sido amplamente utilizadod em sistemas embutidos, automação, GPS, equipamento médico, dispositivo industrial, equipamento de segurança que exige uma exibição TFT de alta qualidade e imagem colorida.
| Produto: | IPS TFT LCD de 3,97" | Resolução: | 480x800 pontos |
|---|---|---|---|
| IC do condutor: | NT1contribuição | Esboço Dim.: | 57.14 x 96,85 x 1,95 mm |
| Ecrã táctil: | Sem | Dimensão do vidro da tampa: | Personalizável |
| Direção de visualização: | Todos os ângulos de visão (IPS) | Interface: | Interface MIPI |
| Conexão: | Tipo de conector | Número de pin: | 24 pinos |
| Luminância superficial: | 420 Cd/m2 (nits) | Tipo de luz de fundo: | LED branco |
| Duração de vida do LED: | 40000 horas | Conformidade: | Compatível com o REACH & RoHS |
Definição de pin
Pin1, MIPI_TCN, sinais de relógio DSI-CLK.
Pin2, MIPI_TCP, MIPI_TCP.
Pin 3, GND, no chão.
Pin4, MIPI_TDN0, sinais de dados DSI-D0.
Pin5, MIPI_TDP0, sinais de dados DSI-D0+
Pin 6, GND, em terra.
Pin7, MIPI_TDP1, sinais de dados DSI-D1+.
Pin8, sinais de dados MIPI_TDN1, DSI-D1.
Pin 9, GND, em terra.
Pin10, NC
Pin 11, NC
Pin 12, GND, em terra.
Pin13, NC
Pin14, NC
Pin15, GND, em terra.
Pin16, VDD18_PMU, Fornecimento de energia 1,8V-2,8V
Pin17, NC
Pin18, LRSTB,Entrada de redefinição do LCM
Pin19, NC
Pin20, LPTE,Eficiência de efeito de rasgo
Pin21, VDD28_PMU, fonte de alimentação 2.8V.
Pin22, GND, no chão.
Pin23, VLED_P, ânodo LED.
Pin24, VLED_N, catodo LED
4" 480x800 TFT LCD desenho

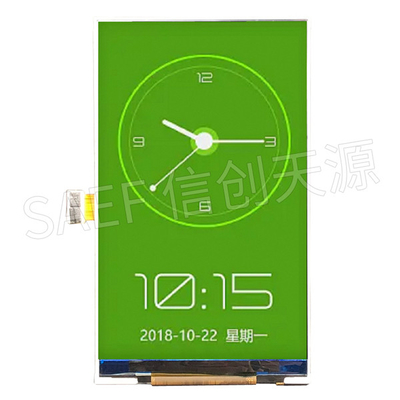

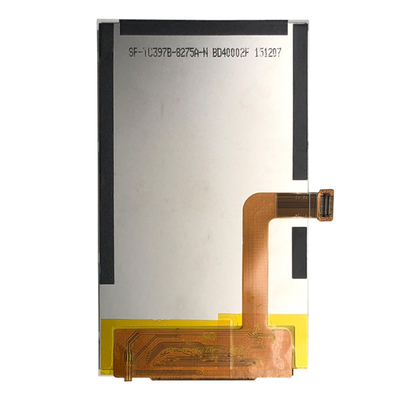

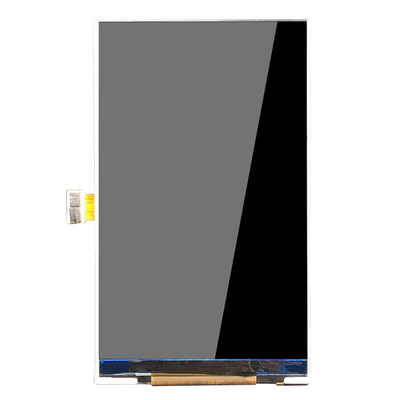

Imagem de produto real de 4 polegadas 480x800 TFT LCD
Instalações de fábrica e certificados
Palavra-chave de pesquisa: tft 3.97", 3.97 tft lcd, 3.97" tft lcd, 3.97 polegadas tft lcd, tft lcd 3.97, 3,97 "tft display, 3,97" tft display, 3,97" tft display, 3,97" tft display, 3,97" tft display, 3,97" tft display, 3,97" tft display, 3,97" tft screen, 3,97" tft screen, 3,97" tft screen, 3,97" tft screen,TFT ecrã 3.97", tela LCD de 3,97 polegadas, WVGA TFT, 3,97 polegadas WVGA, 3,97 polegadas 480x800, NT35512 TFT.
