Detalhes do produto:
|
| Produto: | Display LCD TFT de 3,5 polegadas | Resolução: | pontos 320x480 |
|---|---|---|---|
| IC do condutor: | ILI9488 ou equivalente | Ecrã táctil: | com toque resistivo opcional |
| Dimensão do vidro de tampa: | Personalizável | Direção de visualização: | Às 12 horas. |
| Esboço Dim.: | 55.26 ((W) x 84.69 ((L) x 2.1 ((T) mm | Área ativa: | 480,96 x 73,44 mm |
| Interface: | MCU de 16 bits (personalizável) | Conexão: | Soldagem (pode ser personalizada) |
| Número de pin: | 44 pinos (podem ser personalizados) | Luminância de superfície: | 200 cd/m2 (nits) |
| Tensão de alimentação: | 3,2 V | Tipo de luz de fundo: | Diodo emissor de luz branco |
| Vida do diodo emissor de luz: | 40.000 horas | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | exposição de 16Bits TFT LCD,Exposição de TFT LCD do retrato,Luminoso TFT 320x480 do diodo emissor de luz |
||
TFT LCD Display 3,5 polegadas 320x480 retrato TN Tipo ILI9488 MCU 16 bits 3.2V luz de fundo LED branco
3.5" TFT 320x480, TFT LCD 3,5 polegadas Descrição
O módulo TFT LCD SF-TC350H-9934A-N é um módulo de retrato HVGA de tamanho diagonal de 3,5 ′′ com modo de retrato 320x480 em cores completas, SF-TC350H-9934A-N tem outra versão que é com tela sensível ao toque resistiva,Número de modelo: SF-TC350H-9934A-T, e pode ser projetado com PCAP cujo número de peça é SF-TC350H-9934A-CT. Este módulo suporta MCU 16 bits Interface.69 ((L) x 2.1 T) mm e dimensão da área activa de 48,96 x 73,44 mm.
O SF-TC350H-9496G-T está integrado com o controlador ILI9488 no módulo, e sua tensão de alimentação lógica varia de 2,6V a 3,4V. o valor típico é de 3,2V.
A luminosidade da superfície é de 200 cd/m2 (Nits). Se você quiser usá-lo como modo retrato ou ajustar a luminosidade, entre em contato conosco para mais suporte técnico.a luminosidade da superfície pode ser atingida em 1000 cd/m2 (nits)O modelo tem sido amplamente utilizadod em sistemas embutidos, automação, GPS, equipamento médico, dispositivo industrial, equipamento de segurança que exige uma exibição TFT de alta qualidade e imagem colorida.
| Produto: | Display LCD TFT de 3,5 polegadas | Resolução: | 320x480 pontos |
|---|---|---|---|
| IC do condutor: | ILI9488 Ou equivalente | Ecrã táctil: | Com toque resistivo opcional |
| Dimensão do vidro da tampa: | Personalizável | Direção de visualização: | Às 12 horas. |
| Esboço Dim.: | 55.26 ((W) X 84.69 ((L) X 2.1 ((T) mm | Área ativa: | 48.96 x 73,44 mm |
| Interface: | MCU 16 bits (personalizável) | Conexão: |
Soldar (pode ser personalizado) |
| Número de pin: | 44 pinos (podem ser personalizados) | Luminância superficial: | 200 Cd/m2 (nits) |
| Tensão de alimentação: | 3.2 V | Tipo de luz de fundo: | LED branco |
| Duração de vida do LED: | 40000 horas | Conformidade: | Compatível com o REACH & RoHS |
Definição de pin
Pin1, LED A, LED Anodo.
Pin2, LED6K, catodo LED.
Pin3, LED5K, catodo LED.
Pin4, LED4K, catodo LED.
Pin5, LED3K, catodo LED.
Pin6, LED2K, catodo LED.
Pin7, LED1K, catodo LED.
Pin8, GND, em terra.
Pin 9, LED7K (NC), aberto.
Pin10, VCI, alimentação 2.8V Voltagem.
Pin11, IOVCC, alimentação 2.8V/1.8V Voltagem.
Pin12, /CS, pin de entrada para sinal de selecção de chips.
Pin13, /WR, escreva pin de entrada de sinal de estroboscópio.
Pin14, RS, selecione o sinal.
Pin15, RD, Leia o sinal de entrada do estroboscopo.
Pin16, /RESET, sinal de entrada LCM Reset.
Pin17, NC, aberto.
Pin18, NC, aberto.
Pin19~Pin34, D15-D0, E/S de dados de exibição
Pin35, IM0/NC, aberto.
Pin36, IM1/NC, aberto.
Pin37, FMARK, pin de saída de efeito de rasgão para sincronizar o MCU com a escrita do quadro, ativado pelo comando S / W.
Pin38, LED8K (NC), aberto.
Pin39, GND, em solo
Pin40, XL(NC), aberta.
Pin41, YD(NC), aberto.
Pin42, XR(NC), aberta.
Pin43, YU(NC), aberto.
Pin44, GND, Terra
3.5" TFT 320x480, TFT LCD 3,5 polegadas Desenho

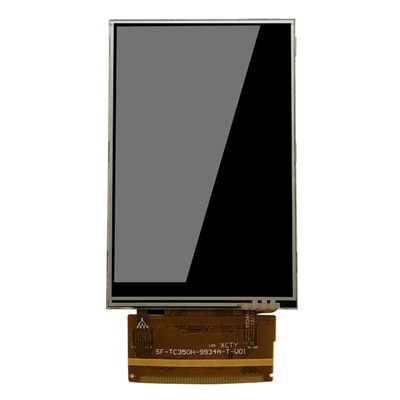

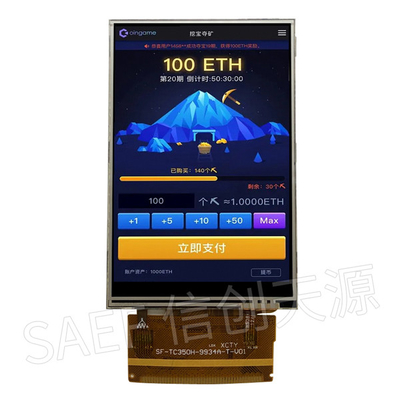

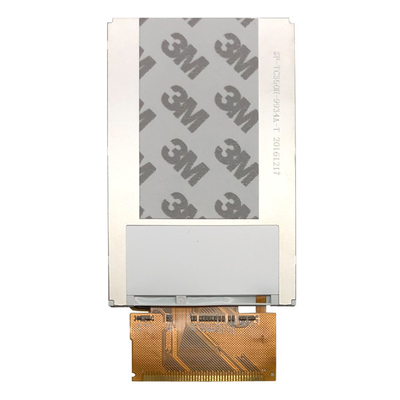

3.5" TFT 320x480, TFT LCD 3,5 polegadas Imagem do produto
