Detalhes do produto:
|
| Produto: | 3,7" polegada IPS TFT LCD | Definição: | pontos 480x800 |
|---|---|---|---|
| Relação: | RGB | Tela táctil: | customizável |
| Sentido de vista: | Todos os ângulos de vista (IPS) | Motorista Ic: | HX8369 |
| Número de Pin: | 40 pinos | Tamanho do módulo: | 53,48 x 91,72 x 1,6 milímetros |
| Área ativa: | 48,24 x 80,4 milímetros | Conexão: | Tipo do conector (pode ser personalizado) |
| Luminância de superfície: | 200 cd/m2 (lêndeas) | Temp de funcionamento.: | -20℃ a +70℃ |
| Vida conduzida: | 40.000 horas | Conformidade: | ALCANCE & RoHS complacentes |
| Destacar: | Exposição de HX8369 WVGA TFT LCD,Exposição 480x800 de TFT LCD de 3,7 polegadas |
||
3,7" exposição IPS de TFT LCD do retrato da polegada WVGA 480x800 toda a relação dos ângulos de visão HX8369 RGB
Retrato 3,7" módulo de TFT LCD, 3,7" descrição de 480x800 TFT
A tecnologia SF-TC370S-9793A-N de Saef é um tamanho diagonal 3,7" módulo de TFT LCD da polegada com os pixéis da definição 480x800. Este módulo é construído dentro com HX8369 IC; inclui o controlador e as funções de IC do motorista, suportam a relação do RGB, e a escala da tensão de fonte (Vdd) de 2.6V a 3.3V, 2.8V típico.
O módulo de SF-TC370S-9793A-N TFT LCD é modo de retrato com brilho 200 lêndeas (valor típico). O módulo igualmente está disponível para o tela táctil Resistive e o tela táctil capacitivo projetado opcionais. SF-TC370S-9793A-N pode operar-se em temperaturas de -20℃ a +70℃; sua escala de temperaturas do armazenamento de -30℃ a +80℃. Este 3,7" módulo de TFT LCD da polegada são amplamente utilizado na máquina do café, no forno de micro-ondas, no varredor, na domótica, no sistema do controle de acesso, no equipamento de monitoração, nos analisadores, no sistema de segurança, no sistema de irrigação do jardim, etc.
| Produto: | 3,7" polegada IPS TFT LCD | Definição: | pontos 480x800 |
|---|---|---|---|
| Relação: | RGB | Tela táctil: | Customizável |
| Sentido de vista: | Todos os ângulos de vista (IPS) | Motorista IC: | HX8369 |
| Pin Number: | 40 pinos | Tamanho do módulo: | 53,48 x 91,72 x 1,6 milímetros |
| Área ativa: | 48,24 x 80,4 milímetros | Conexão: |
Tipo do conector (Pode ser personalizado) |
| Luminância de superfície: | 200 Cd/m2 (lêndeas) | Temp de funcionamento.: | -20℃ a +70℃ |
| Vida do diodo emissor de luz: | 40.000 horas | Conformidade: | ALCANCE & RoHS complacentes |
Pin Definition
Pin1, terra, Terra.
Pin2, AVDD (2.8V), Tensão da fonte de alimentação 2.8V.
Pin3, VDDIO (1.8V), Tensão da fonte de alimentação 1.8V.
Pin4~Pin9, R5-R0, I/O. dos dados da exposição.
Pin10~Pin15, G5-G0, I/O. dos dados da exposição.
Pin16~Pin21, B5-B0, I/O. dos dados da exposição.
Pin22, LCDC_RST, LCM restaurado entrou o sinal.
Pin23, LCDC_VSYNC, Sincronização vertical. Sinal em RGB I/F
Pin24, LCDC_HSYNC, Sincronização horizontal. Sinal em RGB I/F.
Pin25, SPI_SDO, Sinal de saída de série em SPI I/F.
Pin26, SPI_SDI, Sinal de entrada de série em SPI I/F.
Pin27, SPI_SCLK, um sinal de pulso de disparo síncrono em SPI I/F.
Pin28, SPI_CS, Pino seleto da entrada da microplaqueta (o “ponto baixo” permite) em SPI I/F.
Pin29, LCDC_PCLK, Sinal de pulso de disparo do pixel em RGB I/F.
Pin30, LCDC_DEN, Os dados permitem o sinal no modo 1. do RGB I/F.
Pin31, LEDK8, cátodo do diodo emissor de luz
Pin32, LEDK7, cátodo do diodo emissor de luz
Pin33, LEDK6, cátodo do diodo emissor de luz
Pin34, LEDK5, cátodo do diodo emissor de luz
Pin35, LEDK4, cátodo do diodo emissor de luz
Pin36, LEDK3, cátodo do diodo emissor de luz
Pin37, LEDK2, cátodo do diodo emissor de luz
Pin38, LEDK1, cátodo do diodo emissor de luz
Pin39, LEDA, Ânodo do diodo emissor de luz
Pin40, terra, Terra
Retrato 3,7" módulo de TFT LCD, 3,7" desenho de 480x800 TFT

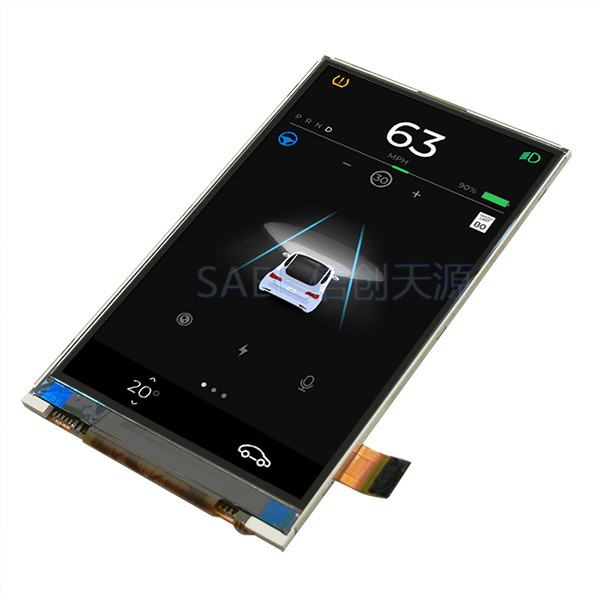

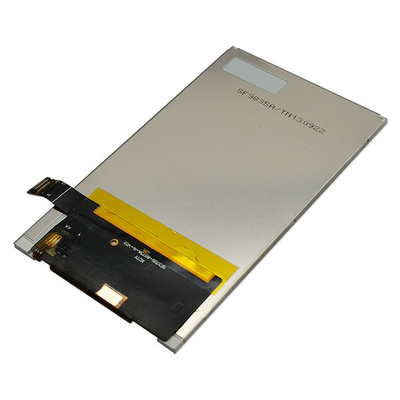

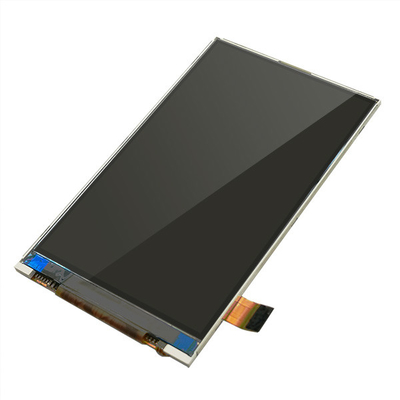

Retrato 3,7" módulo de TFT LCD, 3,7" imagem do produto real de 480x800 TFT
