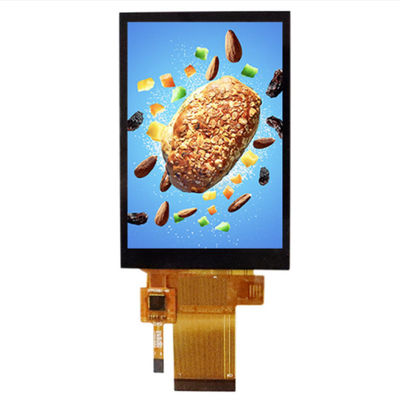

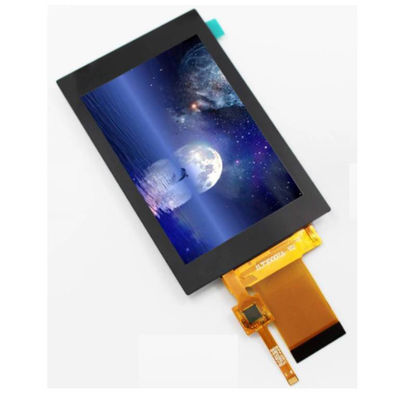

LCD TFT de 3,5 polegadas com touchscreen PCAP | 320x480, Interface MCU/SPI, Driver ILI9488

LCD TFT de 3,5 polegadas com touchscreen PCAP | 320x480, Interface MCU/SPI, Driver ILI9488
LCD TFT de 3,5 polegadas com touchscreen PCAP | 320x480, Interface MCU/SPI, Driver ILI9488 LCD TFT de 3,5 polegadas com touchscreen PCAP | 320x480, Interface MCU/SPI, Driver ILI9488

Imagem Grande :  LCD TFT de 3,5 polegadas com touchscreen PCAP | 320x480, Interface MCU/SPI, Driver ILI9488

Detalhes do produto:
Lugar de origem: ShenZhen/China
Marca: SAEF
Certificação: ISO9001 / ISO14000
Número do modelo: SFTO350PY-7118ACT
Documento: SFTO350PY-7118ACT Datasheet...et.pdf
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 3 unidades (Negociável para pedidos de amostra)
Preço: USD 7 - 8 (FOB Shenzhen, Price varies based on order quantity & configuration)
Detalhes da embalagem: Pacote de exportação padrão
Tempo de entrega: 4-8 dias úteis para amostras, 5-6 semanas para MP
Termos de pagamento: L/C, T/T, Paypal
Habilidade da fonte: PCes 3000K pelo mês

LCD TFT de 3,5 polegadas com touchscreen PCAP | 320x480, Interface MCU/SPI, Driver ILI9488

descrição
produto: LCD TFT de 3,5 polegadas com CTP Tamanho da tela: 3,5 polegadas (diagonal)
resolução: 320 (RGB) x 480 pixels (HVGA) Brilho: 300 cd/m² (típico)
Interface: MCU paralelo (8/16 bits) e SPI (3/4 fios) Tela sensível ao toque: Capacitivo Projetado (PCAP), Toque de 5 Pontos
IC do controlador de exibição: ILI9488 IC do controlador táctil: FT6336U
Temperatura operacional.: -20 ° C a +70 ° C. Visualizando direção: 12 horas
Taxa de contraste: 500:1 (Típico) Conformidade: Compatível com o REACH & RoHS
Destacar:

3

,

5 polegadas TFT LCD

,

TFT LCD com PCAP touchscreen

SFTO350PY-7118ACT: Um módulo LCD TFT de 3,5 polegadas rico em recursos com toque PCAP integrado para sistemas integrados interativos

A Saef Technology Limited apresenta oSFTO350PY-7118ACT, um sistema versátil e sensível3Módulo LCD TFT de 0,5 polegadasque combina uma tela HVGA nítida (320x480) com um robustoEcrã sensível ao toque de capacidade projetada (PCAP). Conduzido peloILI9488controlador de exibição e oFT6336UTouch IC, este módulo oferece uma flexibilidade de interface incomparável com suporte paraMCU paralelo (série 8080) e SPIA tecnologia de comunicação é concebida para garantir a fiabilidade de umaIntervalo de temperatura industrial (-20°C a +70°C)O sistema de transmissão de energia elétrica é um sistema de transmissão de energia elétrica que permite a transmissão de energia elétrica através de sistemas de transmissão de energia elétrica.EUA e EuropaDesenvolver HMI de próxima geração, dispositivos médicos portáteis, terminais de retalho inteligentes e painéis de controlo IoT onde a interação táctil intuitiva é fundamental.

Projetado para resolver obstáculos de design específicos em aplicações interativas:

  • Flexibilidade de duas interfaces para uma compatibilidade ideal do host:A principal característica deste módulo é o seuInterface de host configurávelOs engenheiros podem selecionar a ligação óptima para o seu sistema: uma ligação de alta velocidadeInterface MCU paralela de 16 bitspara interfaces gráficas de utilizador (GUI) complexas controladas por processadores de aplicações, ou um sistema de poupança de pinosInterface SPIpara microcontroladores mais simples (MCUs) onde os GPIOs são um prémio. Isso elimina a necessidade de mudanças de nível externas ou chips de ponte, simplificando seu layout de BOM e PCB.

  • Experiência de toque premium com tecnologia PCAP confiável:A integraçãoEcrã táctil PCAP (FT6336U)Suporta gestos multi-toque, oferece uma excelente clareza com ligação direta ao vidro e fornece uma interface de utilizador moderna e durável resistente a contaminantes de superfície.O FPC de toque separado com interface I2C dedicada(CTP_SDA/SCL)e pin de interrupção simplifica a integração de software e permite sensoriamento táctil de baixa potência.

  • Performance óptica superior para a legibilidade:Com um equilibradoBrilho de 300 nite500Relação de contraste:1, o ecrã garante uma visibilidade clara na maioria dos ambientes de iluminação interna e controlada.Direção de visão às 12 horasé otimizada para a orientação de montagem vertical mais comum em dispositivos portáteis e montados em painéis.

  • Design robusto para casos de utilização exigentes:O módulo é construído para durar, submetendo-se a um conjunto completo deEnsaios de fiabilidade ambientalO sistema de retroiluminação LED tem uma vida útil típica de40,000 horas, assegurando um desempenho a longo prazo em aplicações comerciais e industriais.

  • Arquitetura de energia simplificada:Pins de alimentação separados para a lógica digital(IOVCC: 1,8 V)e exibição analógica(VCC: 2,8 V)Permitir o sequenciamento e a gestão precisos da potência, contribuindo para a otimização e estabilidade da potência do sistema em geral.

Ideal para criar interfaces de utilizador interessantes em:

  • Interfaces industrial homem-máquina (HMI):Para painéis de controlo, interfaces de equipamento de fábrica e estações de ensaio que exijam uma tela sensível ao toque, compatível com luvas (com modo luvas grossas) e um feedback de exibição claro.

  • Dispositivos médicos e de diagnóstico portáteis:Adequado para monitores portáteis, terminais de entrada de dados do paciente e scanners portáteis onde uma superfície de vidro lisa e limpável e um toque confiável são essenciais.

  • Automatização de casas e edifícios inteligentes:Perfeito para controles avançados do termostato, painéis do sistema de segurança e interfaces de aparelhos que exigem uma experiência de usuário intuitiva e moderna.

  • Venda a retalho e hospitalidade:Para sistemas de ponto de venda (POS), quiosques de autoatendimento e terminais de encomendas onde a velocidade e o envolvimento do utilizador são fundamentais.

Saef Technology: o seu parceiro para soluções interativas personalizadas

  1. Para além das configurações padrão:Embora este modelo venha com PCAP integrado, entendemos que os projectos têm necessidades únicas.tecnologia de toque diferente (resistiva/RTP), uma versão sem toque, comprimento de FPC personalizado ou um conector específico?Oferecemos serviços completos de personalização com MOQs baixos para adaptar esta plataforma comprovada de 3,5 polegadas às suas exatas necessidades mecânicas, elétricas e funcionais.

  2. Fortalecer o seu processo de desenvolvimento:Fornecemos suporte completo ao design: tabelas detalhadas de atribuição de pinos, diagramas de tempo de interface, diretrizes de sequenciamento de ligação e código de inicialização para monitor e controlador táctil.Isto reduz o risco de integração e acelera o tempo de comercialização.

  3. Qualidade e conformidade para a implantação global:Fabricados sob umaISO 9001:2015sistema de gestão da qualidade certificado, o módulo é concebido para satisfazerRoHS da UE e REACHA Comissão propõe, por conseguinte, que a Comissão adopte uma decisão sobre a aplicação das directivas em matéria de ambiente.Mercados europeus e norte-americanos, simplificando o seu processo de certificação.

Garantia Técnica e Próximos Passos para os Engenheiros

  • Construído sobre uma base de confiabilidade:Cada módulo é submetido aInspeção de AQL de acordo com o MIL-STD-105E, assegurando uma qualidade e um desempenho consistentes para a produção em volume.

  • Projetado para integração confiante:Fornecemos os desenhos mecânicos precisos (2D/3D) e as especificações elétricas necessárias para um encaixe perfeito no design do seu produto.

  • Solicitar uma avaliação técnica:Nós convidamosEngenheiros de sistemas embutidos, gerentes de produto e especialistas em aquisiçõespara avaliar o SFTO350PY-7118ACT.Entre em contato com nossa equipe de vendas técnicas para solicitar amostras, discutir suas necessidades específicas de aplicação ou explorar opções de personalização para seu próximo projeto.Faça parceria com a Saef para aproveitar uma solução de exibição que combina recursos avançados, confiabilidade comprovada e flexibilidade para combinar perfeitamente com sua visão.

- Não.



Dimensões mecânicas



LCD TFT de 3,5 polegadas com touchscreen PCAP | 320x480, Interface MCU/SPI, Driver ILI9488 0


Definição da interface PIN



Número do PIN. Símbolo Função
1 XL Toque na linha esquerda.
2 OU Toque no circuito superior.
3 XR Toque na linha final direita.
4 YD Toque na linha inferior.
5 GND Terra
6 CICV Fornecimento de energia 1,8 V
7 CCC Fornecimento de energia 2,8 V
8 FMARK Sinal de sincronização de quadros
9 CS Chip selecionar pin de entrada (ativo baixo)
10 RS Exibir dados/pin de seleção de comando em paralelo
11 WR/SPI_SCL Habilitar a gravação na interface paralela MCU 8080 / pin SCL como Relógio Serial
12 RD Ativar a leitura na interface paralela 8080 MCU.
13 SPI_SDA Pin bidirecional de entrada/saída de dados em série
14 SPI_SDO Saída de dados de série
15 Reinicialização Entrada de reinicialização externa.
16 GND Terra
17 a 32 DB0-DB15 Bus de dados de interface paralela da MCU.
33 LEDA Luz traseira LED ((Anodo)
34 a 36 LEDK Luz traseira LED (cátodo)
37 GND Terra
38 IM0 Selecione o modo de interface
39 IM1 Selecione o modo de interface
40 IM2 Selecione o modo de interface





Características de CC



Ponto Símbolo Minha. Tipo. Max. - O quê? Unidade
Tensão de alimentação analógica VDD 2.4 2.8 3.3 V
Tensão de alimentação digital VDDI 1.65 1.8 3.3
Tensão do sinal de entrada VIH 0.7VDDI - VDDI V
  VIL GND - 0.3VDDI V





Características da luz de fundo LED



Ponto Símbolo Min. Tipo Max. Unidade
Corrente de LED II - 90 120 mA
Voltagem LED VL - 2.8 3.2 V
Tempo de vida útil do LED em funcionamento Horário 30000 40000 - Horário





Características ópticas



Ponto Símbolo Condição Min. Tipo Max. Unidade
Luminância branca (centro) Lv

Θ=0 Normal

Observação Ângulo

IBL= 120mA

- Não. 300 - Não. cd/m2
Tempo de resposta Tr+Tf   - Não. 20 40 ms
Relação de contraste CR   - Não. 500 - Não. - Não.

Cores

Chromaticity(CIE1931)

Branco Wx   0.292 0.307 0.322
    Wy.   0.312 0.327 0.342

Ângulo de visão

Hor

O L

CR≥10

- Não. 70 - Não.
    ΘR   - Não. 70 - Não.


Ver

OU   - Não. 60 - Não.
    ΘD   - Não. 60 - Não.
Uniformidade do brilho Média Θ=0 80 90 - Não. %
Gamut de cores NTSC Θ=0 57 60 - Não. %
Direção óptima de visão 12 0' Clock
