Detalhes do produto:
|
| Produto: | Exposição de TFT de 3,5 polegadas | Resolução: | pixéis 320x480 |
|---|---|---|---|
| Número de pin: | 45 pinos | Interface: | Interface MCU + RGB |
| Esboço Dim.: | 54.9x82.94x2.1 (mm) | Direção de visualização: | Às 12 horas. |
| Ecrã táctil: | sem ecrã táctil | IC do condutor: | ST7796S |
| Conexão: | Empilhadeira | Luminância de superfície: | 300 Cd/m2 |
| Temperatura operacional.: | -20°C a +70°C | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | Exposição do módulo de TFT LCD de 3,5 polegadas,Exposição do módulo de ST7796S TFT LCD |
||
Sobre este artigo SF-TC350H-8417A-N
3O ecrã de módulo LCD TFT de grau industrial de 0,5 polegadas com uma resolução de matriz de pontos de 320x480, equipado com IC de driver ST7796S, é uma solução de exibição de alta qualidade projetada para telas frontais de dispositivos inteligentes.As características deste monitor são as seguintes::
Contraste: As telas LCD TFT de grau industrial normalmente têm alto contraste para garantir a camadação das imagens e a vivacidade das cores.
Interface: podem ser fornecidas várias opções de interface, como interface RGB, LVDS, etc., para satisfazer as necessidades de diferentes sistemas.
Serviços personalizados: com base nas necessidades do cliente, podem ser fornecidos serviços personalizados, incluindo tamanho, resolução, interface e funcionalidade.
Durabilidade: Componentes de qualidade industrial são utilizados para garantir a estabilidade e durabilidade a longo prazo do ecrã, adequados para uma operação ininterrupta 24 horas por dia, 7 dias por semana.
Este monitor é uma solução de exibição ideal para aplicações industriais e comerciais devido à sua alta resolução, alto brilho, alto contraste e durabilidade industrial.
Características
| Produto: | 3Display TFT de 0,5 polegadas | Resolução: | 320x480 pixels |
|---|---|---|---|
| Número do pin: | 45 pinos | Interface: | Interface MCU + RGB |
| Esboço Dim.: | 54.9x82.94x2.1 mm | Direção de visualização: | Às 12 horas. |
| Ecrã táctil: | Sem tela sensível ao toque | IC do condutor: | ST7796S |
| Conexão: | Empilhadeira | Luminância superficial: | 300 Cd/m2 |
| Temperatura de funcionamento: | -20°C a +70°C | Conformidade: | Compatível com o REACH & RoHS |
Desenho de contorno mecânico
Definição do pin de interface
|
- Não, não. |
NOME PIN |
O/O |
Descrição |
|
1-6 |
K1-K6 |
O |
Cátodo LED |
|
7 |
A |
O |
Anodo LED |
|
8 |
GND |
Eu... |
Terra |
|
9 a 10 |
CCC |
Eu... |
Fornecimento de energia 2.8V Voltagem |
|
11 |
NC |
- |
Abertura |
|
12 |
CS |
Eu... |
Pin de entrada para o sinal de seleção de chips |
|
13 |
RS |
Eu... |
Selecionar sinal de registo |
|
14 |
WR |
Eu... |
Escrever pin de entrada de sinal de estroboscópio |
|
15 |
RD |
Eu... |
Leia o pin de entrada do sinal de estroboscópio |
|
16 |
SDA |
Eu... |
Pin de entrada da interface SPI |
|
17 |
ODS |
Eu... |
SPI Interface Pin de saída |
|
18-35 anos |
DB0-DB17 |
O/O |
Exibe dados de entrada/saída |
|
36 |
DE |
Eu... |
Dados de entrada permitir controlo |
|
37 |
DCLK |
Eu... |
Sinal de relógio para amostrar cada data |
|
38 |
HSYNC |
Eu... |
Sinal de sincronização horizontal |
|
39 |
GND |
Eu... |
Terra |
|
40 |
VSYNC |
Eu... |
Sinal de sincronização vertical |
|
41 |
Reinicialização |
Eu... |
LCM Reiniciar sinal de entrada |
|
42-44 |
IM2-IM0 |
Eu... |
O modo de interface da MCU selecionado. |
|
45 |
GND |
Eu... |
Terra |
Limite máximo absoluto
|
Ponto |
Símbolo |
Valor |
Unidade |
|
Tensão de alimentação para a lógica |
VDD |
0.3~4.6 |
V |
|
Voltagem de entrada |
Vinho |
VDD+0.3 |
V |
|
Temperatura de funcionamento |
Topr |
- 20 a 70 |
°C |
|
Temperatura de armazenamento |
Tstg |
- 30 a 80 |
°C |
Características de CC
|
Ponto |
Símbolo |
Min. |
Tipo |
Max. |
Unidade |
Condição de ensaio |
|
Tensão de funcionamento |
VDD |
2.6 |
2.8 |
3.3 |
V |
- |
|
Corrente de alimentação |
IDD |
- |
- |
5 |
mA |
VDD=2,8V, Ta=25°C |
|
Voltagem de entrada |
VIH |
0.8VDD |
- |
VDD |
V |
- |
|
VIL |
0 |
- |
0.2VDD |
V |
||
|
Corrente de fuga de entrada |
IIL |
- Um.0 |
- |
1.0 |
mA |
VIN=VDD ou VSS |
Luz de fundo Características elétrico-ópticas
|
Ponto |
Símbolo |
MIN |
TYP |
Max. |
UNIT |
Teste Condição |
|
Tensão de alimentação |
Vf |
- |
3.2 |
3.4 |
V |
Se= 140mA |
|
Corrente de abastecimento |
Se |
- |
140 |
- |
mA |
- |
|
Voltagem inversa |
- Não. |
- |
- |
5 |
V |
- |
|
Dissipação de energia |
Pd |
- |
- |
- |
mW |
- |
|
Intensidade luminosa para LCM |
- |
|
300 |
- |
Cd/m2 |
Se= 140 mA |
|
Uniformidade para a MCL |
- |
- |
- |
- |
Percentagem |
Se=140 mA |
|
Cor da luz de fundo |
Branco |
|||||

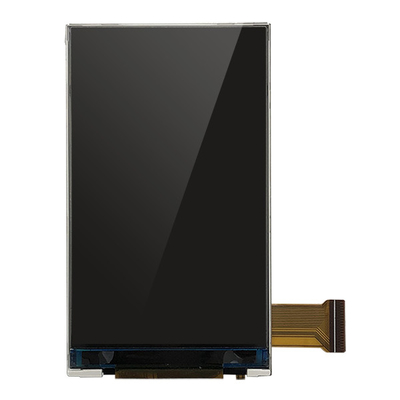

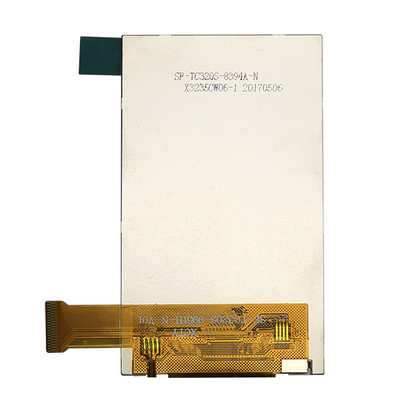

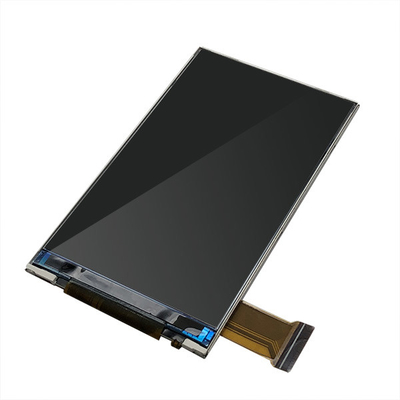

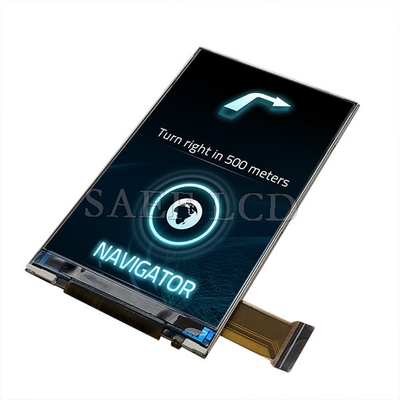

Imagem do produto
