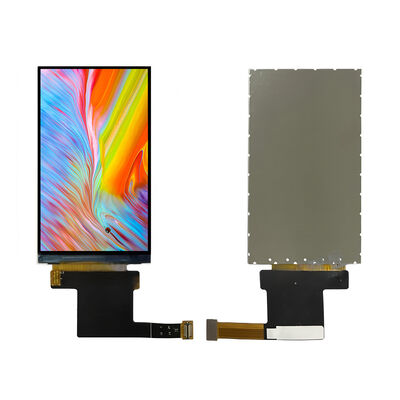

LCD TFT IPS de 3,1 polegadas com painel tátil capacitivo | Módulo de exibição MIPI DSI de 480×800 | Driver ST7701

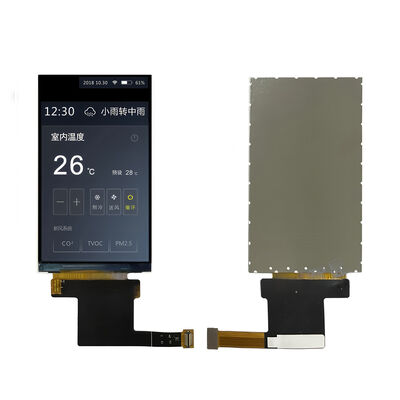

LCD TFT IPS de 3,1 polegadas com painel tátil capacitivo | Módulo de exibição MIPI DSI de 480×800 | Driver ST7701

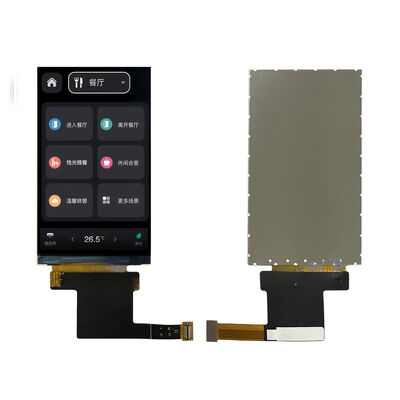

LCD TFT IPS de 3,1 polegadas com painel tátil capacitivo | Módulo de exibição MIPI DSI de 480×800 | Driver ST7701 LCD TFT IPS de 3,1 polegadas com painel tátil capacitivo | Módulo de exibição MIPI DSI de 480×800 | Driver ST7701 LCD TFT IPS de 3,1 polegadas com painel tátil capacitivo | Módulo de exibição MIPI DSI de 480×800 | Driver ST7701

Imagem Grande :  LCD TFT IPS de 3,1 polegadas com painel tátil capacitivo | Módulo de exibição MIPI DSI de 480×800 | Driver ST7701

Detalhes do produto:
Lugar de origem: ShenZhen/China
Marca: SAEF
Certificação: ISO9001 / ISO14000
Número do modelo: SFTO310HZ-7423A-CT
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 3 unidades (Negociável para pedidos de amostra)
Preço: USD5.0 - 6.0 (FOB Shenzhen, Price varies based on order quantity & configuration)
Detalhes da embalagem: Pacote padrão da exportação
Tempo de entrega: 3 dias úteis para amostras, 5-6 semanas para MP
Termos de pagamento: L/C, T/T, Paypal
Habilidade da fonte: PCes 3000K pelo mês

LCD TFT IPS de 3,1 polegadas com painel tátil capacitivo | Módulo de exibição MIPI DSI de 480×800 | Driver ST7701

descrição
produto: LCD IPS de 3,1" resolução: 480 × 800 pixels (302 PPI)
Visualizando direção: Todas as direções, 80° horizontal e vertical Tecnologia de toque: PCAT, suporte multitoque
Interface: MIPI DSI (2 pistas de dados), I²C para Touch IC do driver: Controlador de toque ST7701 + CST3530
Brilho: 450 cd/m² típico Taxa de contraste: 1000:1
Temperatura operacional.: -20°C a +70°C Conformidade: RoHS, REACH, sem halogênio
Destacar:

LCD TFT IPS de 3

,

1 polegadas

,

LCD TFT com painel tátil capacitivo



Projetado para Aplicações Exigentes: Precisão, Desempenho e Confiabilidade



A Saef Technology Limited apresenta o SFTO310HZ-7423A-CT, um módulo LCD TFT de 3,1 polegadas de alto desempenho projetado para profissionais que exigem clareza óptica excepcional, confiabilidade robusta e integração perfeita. Este display IPS oferece resolução de 480×800 com 302 PPI, garantindo visuais nítidos e vibrantes, ideais para dispositivos portáteis, IHMs industriais, instrumentos médicos e equipamentos de teste portáteis.



Principais Destaques Técnicos para Engenheiros de Design:

  • Desempenho Óptico Superior: Com 450 cd/m² de luminância e taxa de contraste de 1000:1, este módulo garante legibilidade em ambientes com pouca e muita luz. A tecnologia IPS garante cores e clareza consistentes em amplos ângulos de visão (80°+).

  • Integração Tátil Robusta: Apresentando um painel tátil capacitivo projetado com suporte multi-toque e interface I²C, oferece interação suave e responsiva. O vidro de cobertura é quimicamente reforçado com dureza ≥6H para resistência a arranhões.

  • Durabilidade de Grau Industrial: Faixa de temperatura de operação de -20°C a +70°C e armazenamento de até -30°C a +80°C, tornando-o adequado para ambientes agressivos. O módulo está em conformidade com os padrões RoHS, REACH e livre de halogênio.

  • Interface e Energia Flexíveis: A interface MIPI DSI reduz a EMI e simplifica o layout da placa. Ampla faixa de alimentação (VDD: 2,4V–3,3V, IOVDD: 1,65V–3,3V) suporta várias arquiteturas de sistema.



Por que escolher a Saef para sua solução de display?

Entendemos que cada projeto tem requisitos únicos. É por isso que oferecemos semi-customização gratuita na integração do painel tátil, design FPC, ligação óptica e adaptações mecânicas. Se você precisa de um controlador tátil diferente, contorno modificado ou aprimoramentos ópticos específicos, nossa equipe de engenharia colabora com você para fornecer um display que se adapte às suas especificações exatas.



Ideal para:

  • Terminais portáteis e scanners portáteis

  • Painéis de controle industrial e dispositivos IoT

  • Equipamentos de monitoramento médico

  • Displays de painel automotivo e infoentretenimento

  • Instrumentos de teste e medição



Chamada para Ação para Consultas de Alto Valor:
Precisa de uma solução de display personalizada? Nossa equipe de engenharia está pronta para apoiar seu projeto. Solicite um orçamento personalizado ou uma amostra de avaliação hoje mesmo.





Especificação Geral



Características Detalhes Unidade
Tamanho da Tela (Diagonal) 3.1 polegada
Tipo de LCD α-Si TFT -
Modo de Exibição IPS / Transmissivo / Normalmente Preto -
Resolução 480RGB x 800 -
Área Ativa 40,32(H)×67,2(V) mm
Contorno do Módulo 43,48(H) x 74,72(V) x 1,72(T) mm
Cores da Tela 16,7M -
Interface MIPI -
Driver IC ST7701 -
Área de Visualização TP 40,72(H)×67,6(V) mm
Contorno TP (montagem) 50,04(H) x 88,74(V) x 1,01(T) mm
Luminância na superfície 450 cd/m²
Direção de Visualização Todos Melhor imagem
Taxa de contraste 1000:1
Gama de cores 71,5%
PPI 302 -
Efeito de janela Normal -
Efeito de superfície da placa de cobertura sem AF/AG -
Temperatura de Operação -20~70 ºC
Temperatura de Armazenamento -30~80 ºC
Peso TBD g





Especificação CTP



Categoria Parâmetro Especificação

Geral

Estrutura Vidro de Cobertura + Filme Sensor ITO (G+F+F)
Dimensão do contorno 50,04(H) x 88,74(V) x 1,01 (T) mm
Reforço da Lente de Cobertura Quimicamente Reforçado
Dureza da Superfície da Lente de Cobertura ≥6H (Dureza do Lápis)
Taxa de Transmissão de Luz ≥85%
Temperatura de Operação -20℃ ~ +70℃, ≤90% RH
Temperatura de Armazenamento -30℃ ~ +80℃, ≤90% RH

Elétrico

Interface I2C
Touch IC CST328
Tensão de Alimentação (VDD) 2,8V ~ 3,3V
Resistência do Host (SDA/SCL) Configurável na placa principal
Ponto de Toque Multi-toque
Ambiental Condições de Operação Personalizável

Superfície

Propriedades

Tinta de Superfície Preto
Tratamento de Superfície Tipo transparente,
Laminação LCD-TP Ligação OCA
Conformidade Padrões de Material Em conformidade com RoHS, REACH e livre de halogênio





Dimensões do Contorno Mecânico

LCD TFT IPS de 3,1 polegadas com painel tátil capacitivo | Módulo de exibição MIPI DSI de 480×800 | Driver ST7701 0

LCD TFT IPS de 3,1 polegadas com painel tátil capacitivo | Módulo de exibição MIPI DSI de 480×800 | Driver ST7701 1

Definição do Pino da Interface



NÃO SÍMBOLO FUNÇÃO
1 GND Terra de Alimentação
2 CLKP CLKP
3 CLKN CLKN
4 GND Terra de Alimentação
5 D0P Par de dados diferenciais MIPI DSI. (Polaridade positiva da faixa de dados 0)
6 D0N Par de dados diferenciais MIPI DSI. (Polaridade negativa da faixa de dados 0)
7 GND Terra de Alimentação
8 D1P Par de dados diferenciais MIPI DSI. (Polaridade positiva da faixa de dados 1)
9 D1N Par de dados diferenciais MIPI DSI. (Polaridade negativa da faixa de dados 1)
10 GND Terra de Alimentação
11 NC ABERTO
12 NC ABERTO
13 GND Terra de Alimentação
14 NC ABERTO
15 NC ABERTO
16 LEDA Ânodo LED
17 LEDK Cátodo LED
18 VCC Fonte de alimentação para analógico, VDD=2,4V~3,3V.
19 IOVCC Fonte de alimentação para sistema de E/S. VDDIO=1,65V~3,3V
20 NC ABERTO
21 NC ABERTO
22 GND Terra de Alimentação
23 GND Terra de Alimentação
24 CTP INT Saída de interrupção do painel tátil. Se não for usado, abra-o.
25 CTP RST Reinicialização do painel tátil. Se não for usado, abra-o.
26 CTP SDA Dados I2C do painel tátil. Se não for usado, abra-o.
27 CTP SCL Clock I2C do painel tátil. Se não for usado, abra-o.
28 LCM RST Este sinal baixo irá reiniciar o dispositivo e deve ser aplicado para inicializar corretamente o chip. O sinal está ativo em baixo
29 TE Pino de saída do efeito de rasgo para sincronizar o MCU com a escrita do quadro. Este pino está baixo quando não está ativado. Se não for usado, abra-o.
30 ID(GND) Terra de Alimentação





Classificações Máximas Absolutas



Item  Símbolo Mín. Máx. Unidade



Tensão de Alimentação

Fonte de alimentação VDD -0,3 +4,6 V
Analógico - - - V
IO IOVDD -0,3- +4,6 V
Tensão de Entrada Vi 0,3 IOVDD+0,3 V
Temperatura de armazenamento T stg -30 +80 ºC
Temperatura de operação T op -20 +70 ºC
Umidade de armazenamento

H

stg

10 Nota 1 %RH
Umidade de operação H op 10 Nota 1 %RH





Especificação Elétrica



Item  Símbolo Mín. Típ.  Máx. Unidade



Tensão de Alimentação

Fonte de alimentação VDD 2,4 2,8 3,3 V
Analógico VCI 2,4 2,8 3,3 V
IO IOVDD 1,65 1,8/2,8 3,3 V
Tensão de entrada baixa lógica  VIL -0,3IOVDD - 0,3IOVDD V
Tensão de entrada alta lógica  VIH 0,7IOVDD - IOVDD V
Tensão de saída baixa lógica  VOL - - 0,2IOVDD V
Tensão de saída alta lógica  VOH 0,8IOVDD - - V

Consumo de Corrente

Exibição normal Ivdd

-

20

-

mA
Modo de espera Ivdd

-

30

-

uA
Frequência do Quadro  fFR - 60 - Hz
