Detalhes do produto:
|
| Produto: | 1Display TFT de 0,77 polegadas | Ecrã de Toque: | Optioinal |
|---|---|---|---|
| Resolução: | 128x160 | Dimensão do vidro de tampa: | Personalizável |
| Direção de visualização: | 12:00 | Interface: | Mpu 8 bits |
| Número de pin: | 20 PINOS | Conexão: | Solda |
| Luminância de superfície: | 250 cd/m2 | Duração de vida do LED: | 40,000 horas |
| Temporário operacional.: | -20°C a +70°C | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | Pequeno módulo LCD TFT,Modulo LCD TFT de 128x160,Módulo de TFT LCD de 1 |
||
1Display LCD TFT de 77 polegadas MPU 8 bits 128x160Descrição do produto
SF-TS177H-8784A-Né um modo de retrato de 1,77 polegadasMódulo LCD TFT com resolução de pontos 128x160. Suporta interface de 8 bits mpu, amplamente utilizado em dispositivos portáteis, dispositivos médicos e alguns outros eletrônicos de consumo de pequeno porte.O seu módulo LCD TFT é incorporado com IC ILI9163V (compatível com IC ST7735). A tensão de alimentação para analógico (Vcc) varia de 2,6V a 3,3V, valor típico 2,8V.Este módulo tem um painel de superfície anti-brilhoDireção de visão às 12 horas, inversão da escala de cinza às 6 horas.
SF-TS177H-8784A-NO módulo é um modo retrato TFT-LCD e está disponível também para a opção de tela sensível ao toque resistiva cuja parte não.SF-TS177H-8784A-TAs temperaturas de funcionamento são de -20°C a +70°C; as temperaturas de armazenamento variam de -30°C a +80°C.
| Produto: | 1Display TFT de 77 polegadas | Ecrã táctil: | Opcional |
|---|---|---|---|
| Resolução: | 128x160 | Dimensão do vidro da tampa: | Personalizável |
| Direção de visualização: | 12:00 | Interface: | Mpu 8 bit |
| Número do pin: | 20 pinos | Conexão: | Soldar |
| Luminância superficial: | 250 Cd/m2 | Duração de vida do LED: | 40000 horas |
| Temperatura de funcionamento: | -20°C a +70°C | Conformidade: | Compatível com o REACH & RoHS |
Display TFT LCD de 1,77 polegadas Dração
Descrição do PIN
| - Não, não. | NOME PIN | O/O | Descrição |
| 1 | LED- | O | Cátodo LED |
| 2 | LED+ | O | Anodo LED |
| 3 | GND | Eu... | Terra |
| 4 | VDD | Eu... | Fornecimento de energia 2.8V Voltagem |
| 5 | NC | - | Deixe aberto |
| 6 | NC | - | Deixe aberto |
| 7 | CS | Eu... | Pin de entrada para o sinal de seleção de chips |
| 8 | Reinicialização | Eu... | LCM Reiniciar sinal de entrada |
| 9 | RS | Eu... | Selecionar sinal de registo |
| 10 | /WR | Eu... | Escrever pin de entrada de sinal de estroboscópio |
| 11 | /RD | Eu... | Leia o pin de entrada do sinal de estroboscópio |
| 12 a 19 | DB7-DBO | O/O | Exibe dados de entrada/saída |
| 20 | GND | Eu... | Terra |
| Ponto | Símbolo | Valor | Unidade |
| Tensão de alimentação para a lógica | VDD | 1.6~3.3 | V |
| Voltagem de entrada | Vinho | VDD+0.3 | V |
| Temperatura de funcionamento | Topr | - 20 a 70 | °C |
| Temperatura de armazenamento | Tstg | - 30 a 80 | °C |
Características de corrente contínua (VDD=2,8V,Ta=25°C)
| Ponto | Símbolo | Min. | Tipo | Max. | Unidade | Condição de ensaio |
| Tensão de funcionamento | VDD | 2.6 | 2.8 | 3.3 | V | - |
| Corrente de alimentação | IDD | - | - | 5 | mA | VDD=2,8V, Ta=25°C |
| Voltagem de entrada | VIH | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| Corrente de fuga de entrada | IIL | - Um.0 | - | 1.0 | mA | VIN=VDD ou VSS |

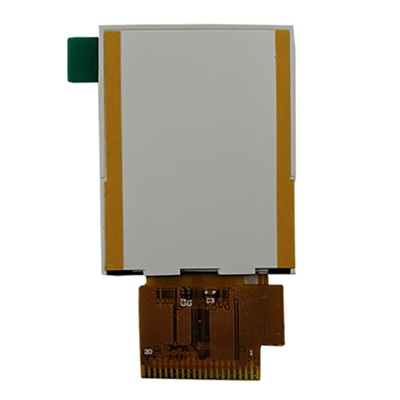

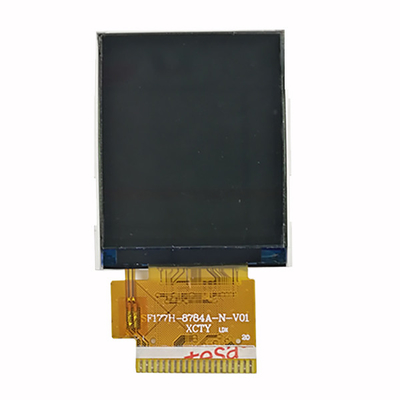

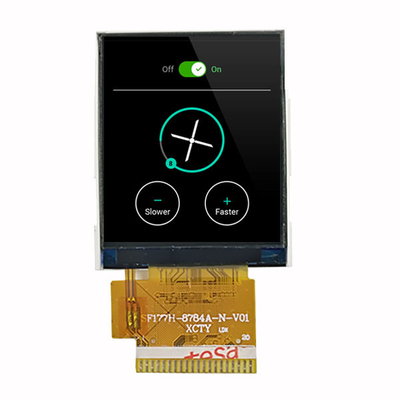

Display TFT LCD de 1,77 polegadas Imagem do produto
