Detalhes do produto:
|
| Palavras-chave: | Módulo TFT de 7 polegadas | Ecrã táctil: | Painel de toque Resistive |
|---|---|---|---|
| Resolução: | 800*480 | Vidro de cobertura: | ODM |
| Interface: | RGB | Luminância de superfície: | 300 Cd/m2 |
| Duração de vida do LED: | 40,000 horas | Pins: | 40 |
| Painel de controlo: | Com | Direção de visualização: | Às seis horas. |
| Destacar: | Exposição industrial de TFT de 7 polegadas,Exposição industrial do RGB TFT,Visualização ótica de tela táctil 800x480 |
||
Ecrã de toque de 7 polegadas 40 pin 800x480 TFT Display Interface RGB com RTP Introdução ao produto
SF-TC700I-9239D-Té um TFT-LCD de 7 "com módulo de exibição de tela sensível ao toque RTP, feito de resolução WVGA 800x480 pontos. Este módulo de exibição LCD de tela sensível ao toque TFT de 7 "pode ser facilmente controlado por MCU como 8051, PIC, AVR,Arduino e ARMPode ser utilizado em sistemas embutidos, automação, GPS, equipamentos médicos, dispositivos industriais, equipamentos de segurança que exigem uma exibição TFT de alta qualidade e imagem colorida.
SF-TC700I-9239D-TO módulo pode funcionar a temperaturas entre -20°C e +70°C; as suas temperaturas de armazenamento variam entre -30°C e +80°C.
SF-TC700I-9239D-T é totalmente compatível com o modelo Innolux AT070TN83.
| Palavras chave: | Módulo TFT de 7 polegadas | Ecrã táctil: | Painel de toque resistivo |
|---|---|---|---|
| Resolução: | 800*480 | Dimensão do vidro da tampa: | ODM |
| Interface: | RGB | Luminância superficial: | 280 Cd/m2 |
| Duração de vida do LED: | 40000 horas | Pins: | 40 |
| Painel de controlo: | Com | Direção de visualização: | Às seis horas. |
Módulo de exibição RGB TFT Resistivo Touch de 7 polegadasDesenho
Definição de pin
| Número do PIN. | Símbolo | O/O | Função |
| 1 | VLED | P | Fornecimento de energia para o condutor LED |
| 2 | VLED | P | Fornecimento de energia para o condutor LED |
| 3 | ADJ | Eu... | Ajuste o brilho LED com PWM Pulse |
| 4 | GLED | P | Terreno para circuito LED |
| 5 | GLED | P | Terreno para circuito LED |
| 6 | CCC | P | Fonte de alimentação para circuitos digitais |
| 7 | CCC | P | Fonte de alimentação para circuitos digitais |
| 8 | Modo | Eu... | Controle do modo DE ou HV |
| 9 | DE | Eu... | Ativar dados |
| 10 | VS | Eu... | Entrada de sinal Vsync |
| 11 | HS | Eu... | Entrada de sinal Hsync |
| 12 | GND | P | Terra de potência |
| 13 | B5 | Eu... | Introdução de dados em azul (MSB) |
| 14 | B4 | Eu... | Entrada de dados azul |
| 15 | B3 | Eu... | Entrada de dados azul |
| 16 | GND | P | Terra de potência |
| 17 | B2 | Eu... | Entrada de dados azul |
| 18 | B1 | Eu... | Entrada de dados azul |
| 19 | B0 | Eu... | Entrada de dados azul (LSB) |
| 20 | GND | P | Terra de potência |
| 21 | G5 | Eu... | Introdução de dados em verde (MSB) |
| 22 | G4 | Eu... | Introdução de dados verdes |
| 23 | G3 | Eu... | Introdução de dados verdes |
| 24 | GND | P | Terra de potência |
| 25 | G2 | Eu... | Introdução de dados verdes |
| 26 | G1 | Eu... | Introdução de dados verdes |
| 27 | G0 | Eu... | Introdução de dados em verde (LSB) |
| 28 | GND | P | Terra de potência |
| 29 | R5 | Eu... | Introdução de dados vermelhos (MSB) |
| 30 | R4 | Eu... | Entrada de dados em vermelho |
| 31 | R3 | Eu... | Entrada de dados em vermelho |
| 32 | GND | P | Terra de potência |
| 33 | R2 | Eu... | Entrada de dados em vermelho |
| 34 | R1 | Eu... | Entrada de dados em vermelho |
| 35 | R0 | Eu... | Introdução de dados em vermelho (LSB) |
| 36 | GND | P | Terra de potência |
| 37 | DCLK | Eu... | Relógio de amostra |
| 38 | GND | P | Terra de potência |
| 39 | L/R | Eu... | Selecionar direção de varredura esquerda ou direita |
| 40 | U/D | Eu... | Selecionar direção de varredura para cima ou para baixo |
Condições de funcionamento típicas
| Ponto | Símbolo | Valores | Unidade | ||
| Minha. | Tipo. | Max. - O quê? | |||
| Voltagem de potência | CCC | 3.1 | 3.3 | 3.5 | V |
| VLED | 4.8 | 5 | 5.2 | V | |
| C.I.C. | - | 250 | 300 | mA | |
| Consumo corrente | ILED | - | 500 | 550 | mA |
| Alta tensão de entrada lógica | VIH | 0.7VCC | - | CCC | V |
| Lógico de entrada de baixa tensão | VIL | 0 | - | 0.3VCC | V |
| Tempo de vida útil do LED | - | 40,000 | - | - | Horário |
Especificações ópticas
| Ponto | Símbolo | Condição | Valores | Unidade | ||
| Minha. | Tipo. | Max. - O quê? | ||||
| Ângulo de visão (CR≥ 10) | θL | Φ=180° ((9 horas) | 60 | 70 | - | grau |
| θR | Φ=0°(3 horas) | 60 | 70 | - | ||
| θT | Φ=90° ((12 horas) | 40 | 50 | - | ||
| θB | Φ=270° ((6 horas) | 60 | 70 | - | ||
| Tempo de resposta | Tons | Normal θ=Φ=0° | - | 10 | 20 | msec |
| TOFF | - | 15 | 30 | msec | ||
| Relação de contraste | CR | 400 | 500 | - | - | |
| Cromaticidade da cor | WX | 0.26 | 0.31 | 0.36 | - | |
| WY | 0.28 | 0.33 | 0.38 | |||
| Luminância | L | 250 | 300 | - | cd/m2 | |
| Uniformidade da luminância | OU | 70 | 75 | - | % | |

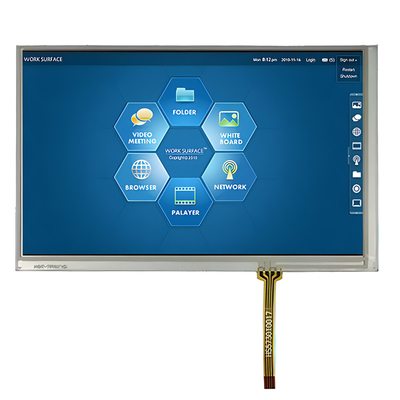

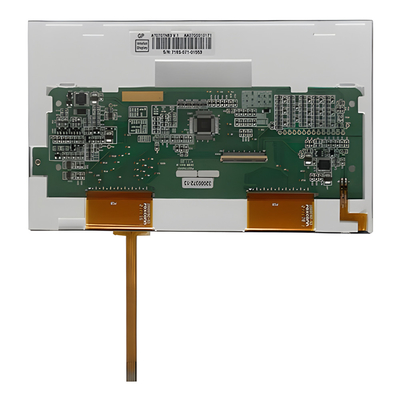

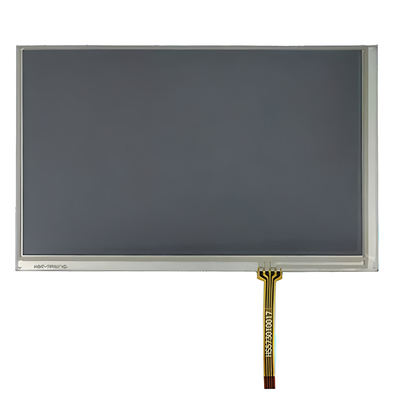

Módulo de exibição RGB TFT Resistivo Touch de 7 polegadasImagem do produto
Ecrã táctil de capacidade projetada (PCAP)
A tecnologia de toque capacitivo projetado (PCAP) oferece uma resposta rápida e sensível e uma fiabilidade de nível profissional combinada.
A tecnologia projetada capacitive touch screen é projetada para aplicações industriais, médicas e automotivas rigorosas.que é uma solução integrada incorporada que ajuda a simplificar a cadeia de fornecimento e montagem.
Vidro de cobertura:
1Forma: tamanhos, formas, tratamentos de bordas, furos e recortes personalizados
2. Cor: Impressão de seda, logotipo
3Material de vidro: vidro Gorilla, vidro temperado, PMMA
4Tratamentos: Espelho, AG, AR, AF
Sensor:
1Material do sensor: vidro, filme, filme+filme
2FPC: Design de forma opcional
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix e assim por diante
4Interface: I2C, USB, RS232
