Detalhes do produto:
|
| Produto: | Exposição de TFT de 3,5 polegadas | Resolução: | Pontos 320*240 |
|---|---|---|---|
| tela sensível ao toque: | Painel táctil resistivo (opcional) | Dimensão do vidro de tampa: | Personalizável |
| Dimensão de contorno: | 63.9 x 76,9 x 4,45 mm | Direção de visualização: | 6:00 |
| Interface: | RGB | Número de pin: | 54 pinos |
| Conexão: | ZIF | Luminância de superfície: | 350 - 700 cd/m2 (nits) |
| Duração de vida do LED: | 40,000 horas | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | QVGA exposição SAEF de TFT de 3,5 polegadas,RGB exposição de TFT de 3 |
||
** Descarregar folha de dados **
SF-TC350M-9268A1-T Especificação.pdf
SF-TC350M-9268A1-N Especificação.pdf
TFT LCD de 3,5 polegadas QVGA 320x240 HX8238 Display de proteção RGB Interface LED Backlight Screen
TFT LCD 3,5 polegadas, 3,5" QVGA TFT Display Module Descrição
SF-TC350M-9268A1-Té um ecrã LCD QVGA 320x240 TFT de 3,5 polegadas diagonal em cores. é facilmente controlado por MCU. Este LCD TFT de 3,5 "com tela sensível ao toque pode ser usado em sistemas incorporados, dispositivo industrial,Equipamentos de segurança e portáteis que exijam uma imagem colorida e de alta qualidadePara uma fácil ligação ao seu host, o FFC/FPC combina com tomadas ZIF fáceis de encontrar.
SF-TC350M-9268A1-T é um tipo de módulo de exibição TFT LCD 3.5 padrão, éTotalmente compatível com o ecrã TFT WF35LTIACDNN0, WF35LTIACDNG0 de 3,5 polegadas da Winstar.SF-TC350M-9268A1-T tem muitos projetos opcionais devido ao ambiente de aplicação. suporta testes EMI e testes de confiabilidade severos, com e sem painel de toque resistivo,com / sem ecrã sensível ao toque capacitivo, maior brilho até 700 nits.
| Produto: | 3Display TFT de 0,5 polegadas | Resolução: | 320*240 pontos |
|---|---|---|---|
| Ecrã táctil: | Painel táctil resistivo (CTP opcional) | Dimensão do vidro da tampa: | Personalizável |
| Dimensão de contorno: | 630,9 x 76,9 x 4,45 mm | Direção de visualização: | 6:00 |
| Interface: | RGB | Número do pin: | 54 pinos |
| Conexão: | Empilhadeira | Luminância superficial: | 350 - 700 Cd/m2 ((nits) |
| Duração de vida do LED: | 40000 horas | Conformidade: | Compatível com o REACH & RoHS |
TFT LCD 3,5 polegadas, 3,5 "QVGA TFT Display Module Desenho
Definição de pin:
| Pin NO. | Símbolo | O/O | Descrição |
| 1 | LED-K1 | Eu... | Cátodo LED |
| 2 | LED-K2 | Eu... | Cátodo LED Conectar ao LED-K1 |
| 3 | LED-A1 | Eu... | Anodo LED |
| 4 | LED-A2 | Eu... | Anodo LED Conectar ao LED-A1 |
| 5 ~ 7 | NC | - | Não há ligação. |
| 8 | /RESET | Eu... | Reinicie o Pin |
| 9 | CS | Eu... | Pin de entrada para o sinal de seleção de chips |
| 10 | SCL | Eu... | Signalização do relógio SPI |
| 11 | SDI | Eu... | Pin de entrada da interface SPI |
| 12 | B0 | Eu... | Sinal de dados azul (LSB) |
| 13 ~ 19 | B1-7 | Eu... | Sinais de dados azuis |
| 20 | G0 | Eu... | SIGNAL DE DADOS VERDE (GSB) |
| 21 ~ 27 | G1-7 | Eu... | SIGNAL DE DADOS VERDE |
| 28 | R0 | Eu... | RED sinal de dados (LSB) |
| 29 ~ 35 | R1-7 | Eu... | Sinais de dados vermelhos |
| 36 | HSYNC | Eu... | Sinal de sincronização horizontal |
| 37 | VSYNC | Eu... | Sinal de sincronização vertical |
| 38 | DOTCLK | Eu... | Sinal de relógio para amostrar cada data |
| 39 ~ 40 | NC | - | Não há ligação. |
| 41 | VDD | Eu... | Fonte de alimentação +2,8V |
| 42 | VDDIO | Eu... | 1.8V~2.8V Fonte de alimentação |
| 43 | OU | Eu... | Pin do painel de toque |
| 44 | XL | Eu... | Pin do painel de toque |
| 45 | YD | Eu... | Pin do painel de toque |
| 46 | XR | Eu... | Pin do painel de toque |
| 47 ~ 51 | NC | - | Não Conexão |
| 52 | ENABLE | Eu... | Dados de entrada permitir controlo |
| 53 ~ 54 | GND | Eu... | Terra de potência |

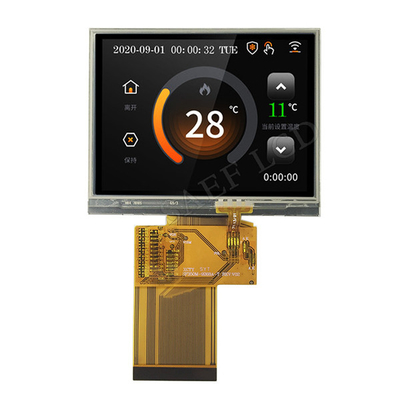

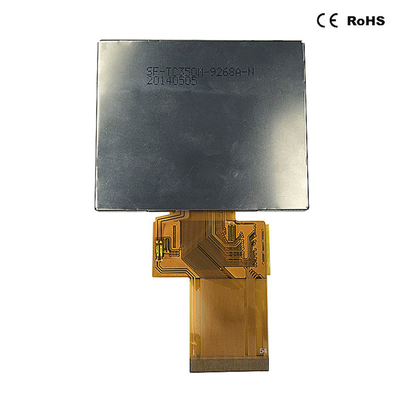

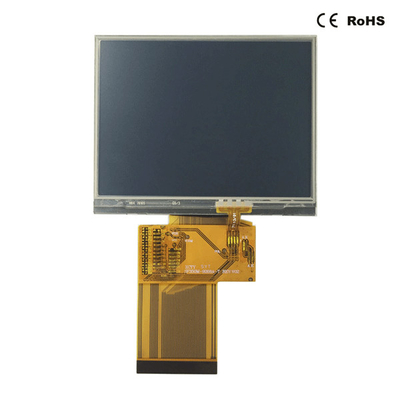

TFT LCD 3,5 polegadas, 3,5 "QVGA TFT Display Module Imagem real do produto
