Detalhes do produto:
|
| Número do modelo: | SFTO560SH-7316AN (Baseado em AT056TN52 V.3) | Tamanho da Tela: | 50,6 polegadas diagonal |
|---|---|---|---|
| Resolução: | 640×480 pixels (RGB) | Brilho: | 250 cd/m2 |
| Temperatura operacional.: | -20°C a +70°C | Tecnologia: | TN TFT, Transmissor |
| Interface: | RGB digital de 24 bits | Iluminação de fundo: | 15 LEDs, 20.000-30.000 horas de vida útil |
| Fonte de alimentação: | Tensão dupla | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | Módulo industrial da exposição de TFT,Módulo de exibição de LCD TFT industrial,Módulo de exibição LCD TFT de 640x480 |
||
Tela TFT de 5,6" de grau industrial para ambientes agressivos
O módulo LCD TFT SFTO560SH-7316AN oferece desempenho intransigente em aplicações industriais exigentes. Projetado de acordo com as especificações AT056TN52 V.3, este display de 5,6 polegadas apresenta uma resolução nítida de 640×480 com tratamento de superfície anti-reflexo, garantindo visibilidade clara sob luz ambiente alta (brilho de 250 cd/m², contraste de 500:1).
Construído para Confiabilidade
Opere perfeitamente de -20°C a +70°C com resistência a choques mecânicos de 100G. Ideal para automação de fábrica, dispositivos médicos e sistemas de transporte onde a estabilidade é crítica. A interface RGB de 24 bits suporta 16,7 milhões de cores, enquanto a unidade de tensão dupla elimina a interferência de ruído em ambientes eletricamente caóticos.
Principais Vantagens para Engenheiros
✅ Vida útil estendida da retroiluminação: 15 LEDs brancos (30.000 horas a 25°C)
✅ Integração flexível: Controle da direção de varredura (pinos E/D, C/B)
✅ Proteção robusta: Construção selada contra poeira passa nos testes de umidade de 240 horas
✅ Conformidade simplificada: Certificado ROHS/REACH, compatível com soldagem sem chumbo
Aplicações
HMIs industriais e painéis de controle
Equipamentos de teste portáteis
Dispositivos de monitoramento médico
Quiosques externos e sistemas de transporte
Destaques técnicos
Pixel Pitch: 58,8×176,4μm
Tempo de resposta: 25ms (Típ.)
Ângulos de visão: 70°(H)/50°(V)
Sequenciamento de energia: Tempo LIGADO/DESLIGADO otimizado
Garantia: Cobertura de defeito funcional de 1 ano
Conformidade Pronta
Atende às diretivas EU ROHS 2011/65/EU, REACH 1907/2006/EC e EMC para integração perfeita em equipamentos industriais globais.
Pedidos e Suporte
Entre em contato com nossa sede em Shenzhen para preços por volume, opções de cauda FPC personalizadas e documentação técnica. Todos os módulos incluem embalagem segura contra eletricidade estática e fichas técnicas compatíveis com IEC.
Solicitar Personalização
Entre em contato com sales2@saef.com.cn para versões seladas IP65, opções de toque capacitivo ou designs de moldura personalizados.
Especificações
| Recursos | Detalhes |
| Tamanho da tela (diagonal) | 5,6” |
| Tipo de LCD | TN TFT |
| Modo de exibição | Transmissivo / Normalmente Branco |
| Resolução | 640 RGB x 480 |
| Direção de visualização | 12 HORAS |
| Direção de inversão de escala de cinza | 6 HORAS |
| Contorno do módulo | 126,5(A) x 100(V) x 5,7(T) (Nota 1) |
| Área ativa | 112,896(A) x 84,672(V) |
| Tamanho do pixel | 58,8*3 x 176,4 |
| Arranjo de pixels | RGB |
| Tratamento de superfície do polarizador | Anti-reflexo |
| Driver IC | ILI6192A-01&ILI5481A |
| Cores da tela | 16,7M |
| Interface | Interface RGB de 24 bits |
| Com ou sem painel de toque | Sem |
| Temperatura de operação | -20~70 |
| Temperatura de armazenamento | -30~80 |
| Peso | 100 |
Características ópticas
| Item | Símbolo | Condição | Especificação | Unidade | |||
| Mín. | Típ. | Máx. | |||||
|
Luminância ligada TFT( If =20mA/LED) |
Lv |
Normalmente ângulo de visão θX = φY =0º |
200 |
250 |
- |
cd/m² |
|
| Relação de contraste (ver 6.3) | CR | 600 | 1000 | - | |||
|
Tempo de resposta (Ver 6.2) |
TR+TF |
- |
25 | 50 |
ms |
||
| Branco | XW | 0,25 | 0,30 | 0,35 | |||
| YW | 0,26 | 0,31 | 0,36 | ||||
|
Ângulo de visão (Ver 6.4) |
Horizontal | θX+ |
Centro CR≥10 |
60 | 70 | - |
Grau |
| θX- | 60 | 70 | - | ||||
| Vertical | φY+ | 40 | 50 | - | |||
| φY- | 60 | 70 | - | ||||
| Relação NTSC (Gama) | - | 51,2 | - | % | |||
Características da retroiluminação
| Item | Símbolo | Condição | Mín. | Típ. | Máx. | Unidade |
| Tensão da retroiluminação | VLED | Ta=25 ºC, IF=20mA/LED | - | 9,3 | - | V |
| Corrente da retroiluminação | ILED | Ta=25 ºC, VF=3,1V/LED | - | 100 | - | mA |
| Dissipação de energia | PD | - | 930 | - | mW | |
| Uniformidade | Média | 75 | 80 | - | % | |
| Vida útil do LED (25℃) | - | 20000 | 30000 | - | Hrs | |
| Método de acionamento | Corrente constante | |||||
| Configuração de LED | 15 LEDs brancos (3 LEDs em uma string e 5 grupos em paralelo) | |||||
Dimensões externas
![]()
Definição do pino da interface
| Nº do pino | Símbolo | E/S | Função |
| 1 | VLED+ | P | Alimentação para o ânodo da retroiluminação LED |
| 2 | VLED+ | P | Alimentação para o ânodo da retroiluminação LED |
| 3 | VLED- | P | Alimentação para o cátodo da retroiluminação LED |
| 4 | VLED- | P | Alimentação para o cátodo da retroiluminação LED |
| 5 | GND | P | Terra de energia |
| 6 | VCOM | I | Entrada VCOM |
| 7 | VCC | P | Fonte de alimentação para circuito digital |
| 8 | MODE | I | Controle do modo DE ou HV |
| 9 | DE | I | Habilitar dados |
| 10 | VS | I | Entrada do sinal Vsync |
| 11 | HS | I | Entrada do sinal Hsync |
| 12 | B7 | I | Entrada de dados azuis (MSB) |
| 13 | B6 | I | Entrada de dados azuis |
| 14 | B5 | I | Entrada de dados azuis |
| 15 | B4 | I | Entrada de dados azuis |
| 16 | B3 | I | Entrada de dados azuis |
| 17 | B2 | I | Entrada de dados azuis |
| 18 | B1 | I | Entrada de dados azuis |
| 19 | B0 | I | Entrada de dados azuis (LSB) |
| 20 | G7 | I | Entrada de dados verdes (MSB) |
| 21 | G6 | I | Entrada de dados verdes |
| 22 | G5 | I | Entrada de dados verdes |
| 23 | G4 | I | Entrada de dados verdes |
| 24 | G3 | I | Entrada de dados verdes |
| 25 | G2 | I | Entrada de dados verdes |
| 26 | G1 | I | Entrada de dados verdes |
| 27 | G0 | I | Entrada de dados verdes (LSB) |
| 28 | R7 | I | Entrada de dados vermelhos (MSB) |
| 29 | R6 | I | Entrada de dados vermelhos |
| 30 | R5 | I | Entrada de dados vermelhos |
| 31 | R4 | I | Entrada de dados vermelhos |
| 32 | R3 | I | Entrada de dados vermelhos |
| 33 | R2 | I | Entrada de dados vermelhos |
| 34 | R1 | I | Entrada de dados vermelhos |
| 35 | R0 | I | Entrada de dados vermelhos (LSB) |
| 36 | GND | P | Terra de energia |
| 37 | DCLK | I | Relógio de amostra |
| 38 | GND | P | Terra de energia |
| 39 | E/D | I | Selecione a direção de varredura da esquerda para a direita |
| 40 | C/B | I | Selecione a direção de varredura para cima ou para baixo |
| 41 | VGH | I | Energia positiva para o driver de varredura |
| 42 | VGL | I | Energia negativa para o driver de varredura |
| 43 | AVDD | P | Fonte de alimentação para circuito analógico |
| 44 | RESET | I | Redefinir |
| 45 | POL | O | Selecione a polaridade para o sinal de controle de inversão de linha |
| 46 | VCOM | I | Entrada VCOM |
| 47 | NC | - | Sem conector |
| 48 | NC | - | Sem conector |
| 49 | NC | - | Sem conector |
| 50 | NC | - | Sem conector |

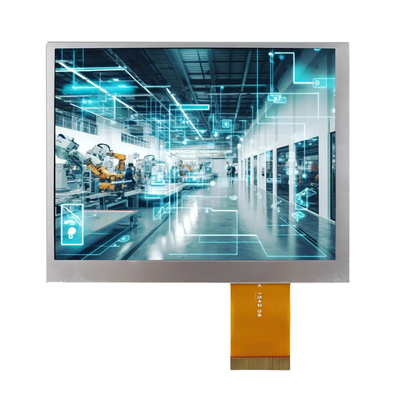

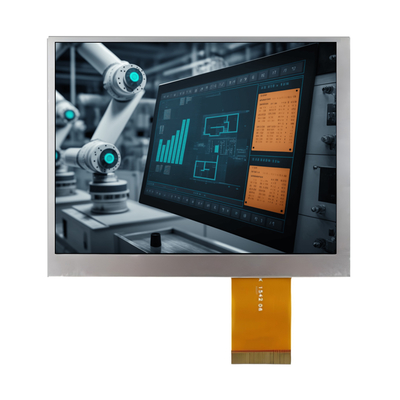

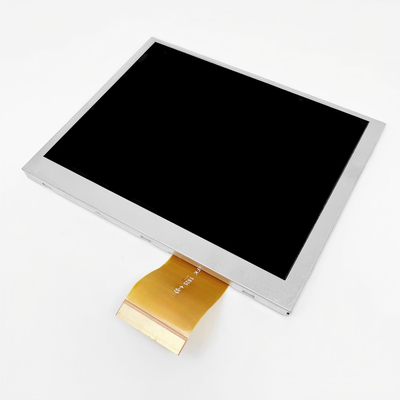

Imagem do produto
![]()
![]()
