Detalhes do produto:
|
| Produto: | Exposição de TFT LCD de 10,1 polegadas | Resolução: | 800*1280 pixels |
|---|---|---|---|
| tela sensível ao toque: | com CTP | Direção de visualização: | IPS Todos os ângulos de visão |
| interface: | MIPI | Número de pin: | 40 |
| Conexão: | Conector | Luminância de superfície: | 300 cd/m2 (customizável) |
| IC do condutor: | JD9365DA-H3 | Duração de vida do LED: | 40,000 horas |
| Temperatura operacional.: | -20°C a +70°C | Estrutura do CTP: | G + G |
| Conductor CTP: | GT9271 | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | Exposição de TFT LCD de 10,1 polegadas,Display LCD TFT para automóveis |
||
Sobre este produto: SFTO1010YX-7239ACT
Atualize os seus dispositivos com o ecrã LCD TFT de 10,1 polegadas, uma solução versátil e de alto desempenho projetada para uma ampla gama de aplicações.Displays para automóveis, ou quiosques interativos, este ecrã oferece excepcional clareza, durabilidade e funcionalidade.
Características fundamentais
Aplicações
Por que escolher-nos?
Como um fabricante confiável de ecrãs TFT, especializamo-nos em fornecer soluções personalizáveis de alta qualidade adaptadas às suas necessidades.Display LCD TFT de 1 polegada combina tecnologia de ponta com acessibilidade, tornando-o a escolha ideal para o seu próximo projeto.
Explore toda a nossa gama
Desde ecrãs industriais até soluções IoT, oferecemos uma ampla gama de produtos para atender às suas necessidades.
Especificações gerais
| Parâmetro | Especificações | Unidade |
| Tamanho do LCD | 10.1 | polegada |
| Dimensão de contorno LCM | 143.00(H) X228.6 ((V) X2.6 ((T) | mm |
| Área activa | 135.36 ((H) X216.58 ((V) | mm |
| Número de pixels | 800RGB ((H) X1280 ((V) | pixel |
| Pitch dos pixels H XV | 0.1692 ((H) X 0.1692 ((V) | mm |
| Disposição de pixels | RGB Faixa vertical | cores |
| Mostrar cores | 16.7M | |
| Modo de exibição | Normalmente preto. | |
| Gamut de cores | Tipicamente 56%, Min. 52% | NTSC |
| Brilho | Tipo: 300, Min: 250 | cd/m2 |
| LED Q'ty | 32 (4 séries 8 paralelas) | |
| Ângulo de visão (CR 10) | Tipo:80/80/80/80 | |
| Relação de contraste | Tipo 1000:1Min 800:1 | |
| IC do condutor | JD9365DA-H3 | |
| Interface | MIPI de 3/4 de faixa (default 4 lane) | |
| Peso do módulo | TBD | g |
| IC de toque | GT9271 | |
| Estrutura do toque | G+G |
Desenho de contorno
Desenho de contorno do touchscreen
Descrição do pin da interface
| Número do PIN. | Símbolo | Função |
| 1 | NC | Não há ligação. |
| 2 | CCC | Fonte de alimentação 3.3V |
| 3 | CICV | Fonte de alimentação 1,65 ~ 3,3 V |
| 4 | GND | Terra |
| 5 | RST(GRB) | LCM Global reset ((Reset:H=IOVCC) |
| 6 | NC | Não há ligação. |
| 7 | GND | Terra |
| 8 | D0- | Introdução de dados diferenciais MIPI (negativo) |
| 9 | D0+ | Introdução de dados diferenciais MIPI (positivo) |
| 10 | GND | Terra |
| 11 | D1- | Introdução de dados diferenciais MIPI (negativo) |
| 12 | D1+ | Introdução de dados diferenciais MIPI (positivo) |
| 13 | GND | Terra |
| 14 | CLK- | Entrada de relógio diferencial MIPI (negativo) |
| 15 | CLK+ | Entrada do relógio diferencial MIPI (positivo) |
| 16 | GND | Terra |
| 17 | D2- | Introdução de dados diferenciais MIPI (negativo) |
| 18 | D2+ | Introdução de dados diferenciais MIPI (positivo) |
| 19 | GND | Terra |
| 20 | D3- | Introdução de dados diferenciais MIPI (negativo) |
| 21 | D3+ | Introdução de dados diferenciais MIPI (positivo) |
| 22 | GND | Terra |
| 23 a 24 | NC | Não há ligação. |
| 25 | GND | Terra |
| 26 a 29 | NC | Não há ligação. |
| 30 | GND | Terra |
| 31 | LEDK | Cátodo de luz de fundo |
| 32 | LEDK | Cátodo de luz de fundo |
| 33 a 38 | NC | Não há ligação. |
| 39 | LEDA | Anodo de luz de fundo |
| 40 | LEDA | Anodo de luz de fundo |
Classificações máximas absolutas
| Ponto | Símbolo | Valores | Unidade | |
| Minha. | Max. - O quê? | |||
|
Voltagem de potência |
CICV | -Não.3 | 3.6 | V |
| CCC | -Não.3 | 6.0 | V | |
| AVEE | - Não. | - Não. | V | |
| Voltagem do sinal de entrada | VI | -Não.3 | CICV | V |
| Temperatura de operação | TOP | - 20 | 70 | °C |
| Temperatura de armazenamento | TST | - Trinta | 80 | °C |
Características da luz de fundo
| Características | Símbolo | Minha. | Tipo | Max. - O quê? | Unidade |
| LED Corrente para a frente | Se | - Não. | 180 | 225 | mA |
| Voltagem LED para a frente de cada Cordão LED | VF-string | 11.6 | - Não. | 13.6 | Volts |
| Tempo de vida útil do LED |
N/A |
30000 |
40000 |
- Não. |
Horário |
| Ponto | Símbolo | Condição | Valores | |||
| Minha. | Tipo. | Max. - O quê? | ||||
|
Ângulo de visão |
O quê? |
CR ¥10 |
80 | 85 | - | |
| ΘD | 80 | 85 | - | |||
| O L | 80 | 85 | - | |||
| ΘR | 80 | 85 | - | |||
| Tempo de resposta | TON+TOFF |
θ=Φ =0 ° Normal ângulo de visão |
- |
30 | 40 | |
| Relação de contraste | CR | 800 | 1000 |
- |
||
| Luminância | L | 280 | 300 | - | ||
| Uniformidade da luminância | OU | 75 | 80 | - | ||
|
Cromaticidade da cor (CIE1931) |
Branco |
WX | 0.320 | |||
| WY | 0.346 | |||||
|
Vermelho |
RX | 0.644 | ||||
| RY | 0.329 | |||||
|
Verde |
GX | 0.328 | ||||
| GY | 0.565 | |||||
|
Azul |
BX | 0.137 | ||||
| Por | ||||||
| NTSC | 57% | |||||

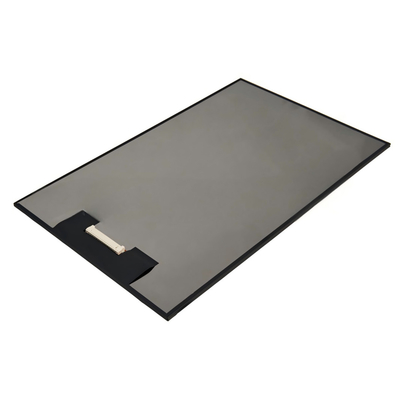

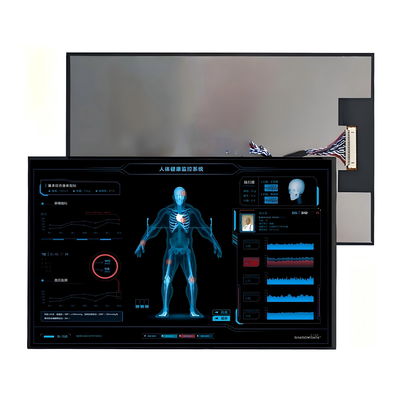

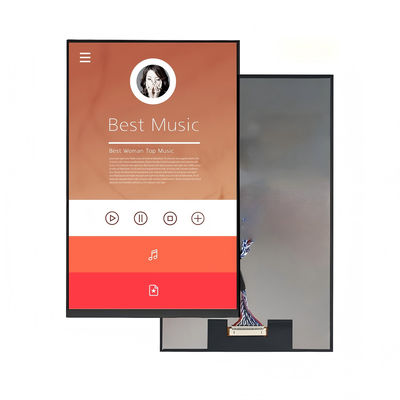

Foto do produto
Ensaios ambientais / de fiabilidade
| - Não, não. | Ponto de ensaio | Condição | Observações |
| 1 | Operação a altas temperaturas | Ts= +70°C, 240 horas |
Nota 1 IEC60068-2-2, GB2423. 2-89 |
| 2 | Operação a baixa temperatura | Ta= -20°C, 240 horas | Nota 2 IEC60068-2-1 GB2423.1-89 |
| 3 | Armazenamento a alta temperatura | Ta= +80°C, 240 horas | IEC60068-2-2 GB2423. 2-89 |
| 4 | Armazenamento a baixa temperatura | Ta= -30°C, 240 horas | IEC60068-2-1 GB/T2423.1-89 |
| 5 | Armazenamento em altas temperaturas e humidade | Ta= +60°C, 90% RH max, 160 horas |
IEC60068-2-3 GB/T2423.3-2006 |
| 6 | Choque térmico (não operacional) | -30°C 30 min ~ +80°C 30 min Tempo de alteração: 5min, 30 Ciclo |
Começa com frio. temperatura, termina com temperatura elevada IEC60068-2-14, GB2423.22-87 |
|
7 |
Descarga eletrostática (operação) |
C=150pF, R=330 Ω, 5 pontos/panel Ar: ±8KV, 5 vezes; contato: ±4KV, 5 vezes; (ambiente: 15°C ~ 35°C, 30% ~ 60%, 86Kpa ~ 106Kpa) |
IEC61000-4-2 GB/T17626.2-1998 |
|
8 |
Vibração (Não operação) |
Faixa de frequência: 10~55Hz, curso: 1.mm varredura: 10Hz~55Hz~10Hz 2 horas para cada direcção de XYZ. (condição da embalagem) |
IEC60068-2-6 GB/T2423.5-1995 |
| 9 | Choque (não operação) |
60G 6ms, ± X, ± Y, ± Z 3 vezes para cada direcção |
IEC60068-2-27 GB/T2423.5-1995 |
| 10 | Teste de queda de embalagem |
Altura: 80 cm, 1 canto, 3 bordas, 6 superfícies |
IEC60068-2-32 GB/T2423.8-1995 |
