Detalhes do produto:
|
| Produto: | 5Display LCD TFT de 0,7 polegadas | tela sensível ao toque: | Sem |
|---|---|---|---|
| Resolução: | 640X480 | Direção de visualização: | Ângulos de visão completos do IPS |
| IC do condutor: | JD9168S | Número de pin: | 40 pinos |
| Conexão: | Tipo de conector | Luminância de superfície: | 500 cd/m2 (nits) |
| interface: | RGB | Duração de vida do LED: | 40,000 horas |
| Destacar: | Módulo de exibição IPS TFT de 640x480,Módulo de exibição IPS TFT de interface RGB,5Módulo de exibição TFT IPS de 7 polegadas |
||
Sobre este item SFTO570DX-7263AN
Descubra a clareza e a vitalidade do nosso Módulo de Display IPS TFT de 5,7 polegadas, concebido para um desempenho visual superior num formato compacto.Este módulo de exibição de alta qualidade oferece uma resolução nítida de 640x480, garantindo imagens nítidas e detalhadas perfeitas para uma variedade de aplicações, desde painéis de controlo industriais até ferramentas educativas.
Características principais:
Especificações técnicas:
Aplicações ideais:
Este módulo de exibição IPS TFT de 5,7 polegadas é perfeito para aplicações que exigem um equilíbrio de alta resolução, brilho e durabilidade.Se você está procurando para melhorar as capacidades de exibição do seu equipamento industrial, criar uma configuração educacional envolvente, ou desenvolver uma interface fácil de usar para o seu último projeto, este módulo de exibição oferece o desempenho e confiabilidade que você precisa.
Por que escolher o nosso módulo de exibição?
Melhore o seu ecrã visual com o nosso Módulo de Ecrã IPS TFT de 5,7 polegadas e experimente a diferença de qualidade e desempenho.Encomende agora e dê o primeiro passo para melhorar o seu projeto com uma solução de exibição confiável e de alto desempenho.
Especificação do produto
| Ponto | Especificações | Unidade |
| Tipo de LCD | TFT | - |
| Display color | 16.7M | - |
| Direção de visualização | IPS, todos os ângulos de visão | Relógio |
| Temperatura de funcionamento | -30~+80 | °C |
| Temperatura de armazenamento | -30~+80 | °C |
| Tamanho do módulo | Ver desenho de contorno | mm |
| Área ativa ((W × H) | 115.20X86.40 | mm |
| Número de pontos | 640 x 480 | pontos |
| Controlador LCM | JD9168S | - |
| Tensão de alimentação | 3.3 | V |
| Iluminação de fundo | 3S7P-LED (branco) | Peças |
| Interface | Interface RGB | - |
Dimensões externas
Classificação máxima absoluta
| Ponto | Símbolo | Minha. | Max. - O quê? | Unidade |
| Tensão de alimentação | CCC | -Não.3 | 3.3 | V |
| Voltagem de alimentação de luz de fundo | VLED | -Não.3 | 6.0 | V |
| Temperatura de funcionamento | Em cima | - Trinta | 80 | °C |
| Temperatura de armazenamento | Tst | - Trinta | 80 | °C |
Características da luz de fundo
| Ponto | Símbolo | Valor típico | |
| Tensão de alimentação | VLED | 5V | |
| Corrente de abastecimento | II | 300 - mA | |
| Consumo de energia | PL | 1.5 - W | |
| Frequência de controlo PWM | FPDIM | 50K Hz | |
| Luz de fundo ON-OFF | Alto |
VEN |
1.4 VLED V |
| Baixo | 0 - 0,4 V | ||
| Nível de controlo PWM | Alto |
VPDIM |
1.5 V |
| Baixo | 0 - 0,4 V | ||
| Uniformidade | ΔBp | 80% | |
| Tempo de vida | tempo | 40K horas | |
Definição do pin de interface
| Número do PIN. | Símbolo | O/O | Definição |
| 1 | U/D | Eu... | Direção de varredura para cima/abaixo no módulo do painel. |
| 2 | NC | - | Não há ligação. |
| 3 | HSYNC | Eu... | Entrada de sincronização horizontal na interface RGB. |
| 4 a 6 | VLED | P | Fornecimento de energia para o condutor LED. |
| 7 | CCC | P | Alimentação para TFT. |
| 8 | VSYNC | Eu... | Entrada de sincronização vertical na interface RGB. |
| 9 | DE | Eu... | Ativar a entrada de dados na interface RGB. |
| 10 | XL | Eu... | Não há ligação. |
| 11 | OU | Eu... | Não há ligação. |
| 12 | ADJ | Eu... | Pin de entrada do sinal PWM. |
| 13 a 15 | B5-B3 | Eu... | Bus de dados azul. |
| 16 | VSS | P | Para o chão. |
| 17 a 19 | B2-B0 | Eu... | Bus de dados azul. |
| 20 | VSS | P | Para o chão. |
| 21 a 23 | G5-G3 | Eu... | - Bus de dados verde. |
| 24 | VSS | P | Para o chão. |
| 25 a 27 | G2-G0 | Eu... | - Bus de dados verde. |
| 28 | VSS | P | Para o chão. |
| 29 a 31 | R5-R3 | Eu... | Bus de dados vermelho. |
| 32 | VSS | P | Para o chão. |
| 33-35 | R2-R0 | Eu... | Bus de dados vermelho. |
| 36 | XR | Eu... | Não há ligação. |
| 37 | YD | Eu... | Não há ligação. |
| 38 | DCLK | Eu... | Entrada de relógio de pixels na interface RGB. |
| 39 | VSS | P | Para o chão. |
| 40 | L/R | Eu... | Direção de varredura esquerda/direita no módulo do painel. |

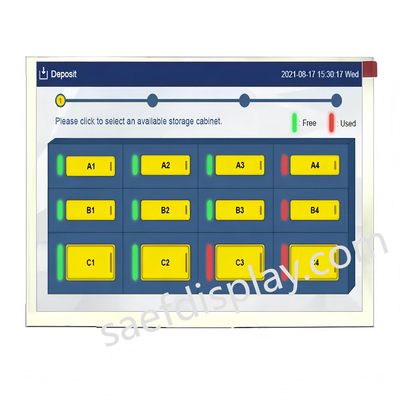

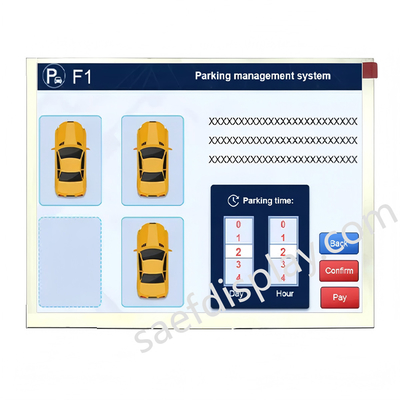

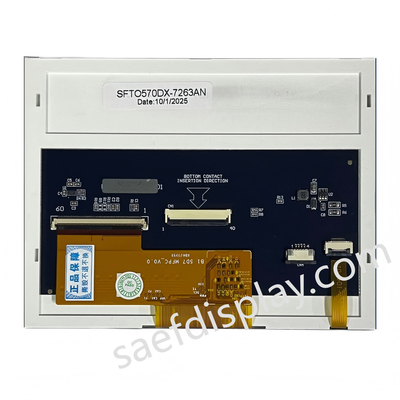

Imagem do produto
