Detalhes do produto:
|
| Produto: | 0Display LCD TFT de 85 polegadas | Resolução: | pixéis 128x128 |
|---|---|---|---|
| IC do condutor: | GC9107 | Esboço Dim.: | 17.58 ((H) x 20.82 ((V) x1.46 ((D) (mm) |
| Ecrã táctil: | Sem toque | Direção de visualização: | Todos os ângulos de visão IPS |
| Interface: | SPI | Número de pin: | 12 pinos (customizáveis) |
| Luminância de superfície: | 260 cd/m2 (nits) | Tipo de luz de fundo: | Diodo emissor de luz branco |
| Duração de vida do LED: | 40,000 horas | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | 0Display LCD IPS TFT de 85 polegadas,Exibição LCD TFT 128x128 IPS |
||
Sobre este item 0,85 polegadas IPS TFT LCD Display SFTO085JY-7247AN
Especificações gerais
| - Não, não. | Ponto | Conteúdo | Unidade |
| 1 | Tamanho do LCD | 0.85 polegadas (diagonalmente) | - |
| 2 | Modo de exibição | Normalmente preto | - |
| 3 | Resolução | 128 ((H) RGB x 128 ((V) | - |
| 4 | Pitch de ponto | 0.1188 (H) x 0,1188 ((V) mm | - |
| 5 | Área activa | 15.2064 ((H) x 15.2064 (V) mm | - |
| 6 | Tamanho do módulo | 17.58 ((H) x 20.82 ((V) x1.5 ((D) mm |
- |
| 7 | Disposição de cores | RGB V Faixa vertical |
- |
| 8 | Interface | SPI4 LINE |
- |
| 9 | IC de unidade | GC9107 |
- |
| 10 | Luminância ((cd/m2) | 260 (TYP) | |
| 11 | Direção de visualização | Todas as vistas | |
| 12 | Iluminação de fundo | 1 LED branco | |
| 13 | Temporário operacional. | -20°C ~ + 70°C | °C |
| 14 | Temperatura de armazenamento. | -30°C~+ 80°C | °C |
| 15 | Peso | TBD | g |
Dimensões externas
Definição do pin de interface
| Número do PIN. | Símbolo | Descrição |
| 1 | GND | Terra |
| 2 | LEDK | Cátodo de retroiluminação |
| 3 | LEDA | Anodo de luz de fundo |
| 4 | VDD | Fornecimento de alimentação para analógico (2.8V-3.3V) |
| 5 | GND | Terra |
| 6 | GND | Terra |
|
7 |
D/C |
Registro selecionar pin D/C = ¥ 1 ¥: Exibir dados. D/C=0: dados de comando. |
| 8 | CS |
Chip selecionar pin (Low) |
| 9 | SCL | Pin de relógio em série. |
| 10 | SDA | Introdução de dados em série |
| 11 | Reinicialização | Pin de reinicialização do LCM |
| 12 | GND | Terra |
Classificações máximas absolutas
| Parâmetro | Símbolo | Min. | Max. | Unidade |
| Tensão de alimentação lógica | CICV | -Não.3 | 4.6 | V |
| Tensão de alimentação analógica | CCC | -Não.3 | 4.6 | V |
| Temperatura de funcionamento | Em cima | - 20 | 70 | °C |
| Temperatura de armazenamento | Tst | - Trinta | 80 | °C |
| Humidade | RH |
- Não. |
90% ((Max60C) | RH |
Especificação elétrica
| Parâmetro | Símbolo | Min. | Tipo | Max. | Unidade |
| Tensão de alimentação lógica | CICV | 1.65 | 1.8/2.8 | 3.3 | V |
| Tensão de alimentação analógica | CCC | 2.6 | 2.8 | 3.3 |
- Não. |
| Corrente de entrada | Identificação |
- Não. |
20 |
- Não. |
mA |
Características da luz de fundo
| Ponto | Símbolo | Min. | Tipo | Max. | Unidade |
| Voltagem para a frente | Vf | 3.0 | 3.2 | 3.4 | V |
| Corrente para a frente | Se |
- Não. |
20 |
- Não. |
mA |
| Tempo de vida útil |
- Não. |
30000 | 40000 |
- Não. |
Horas |

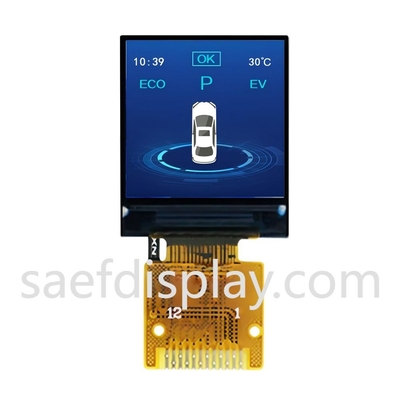

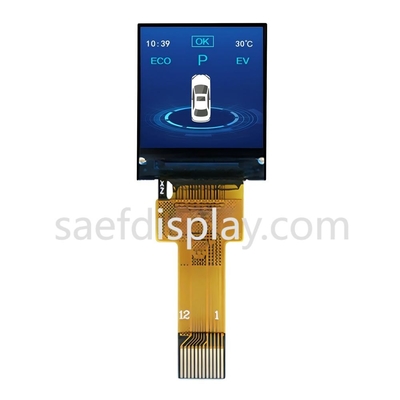

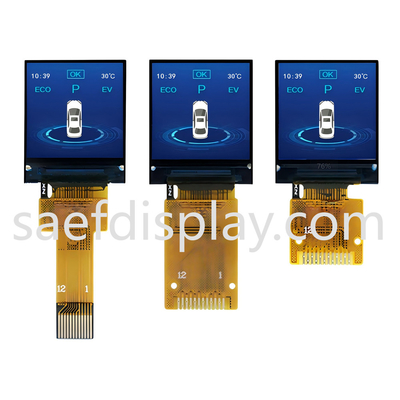

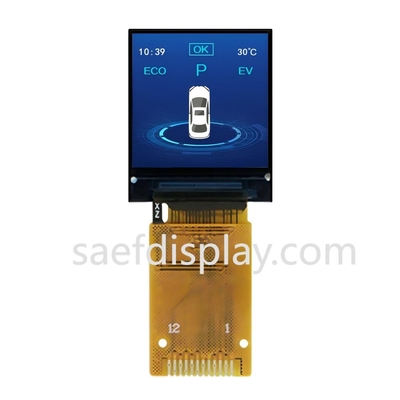

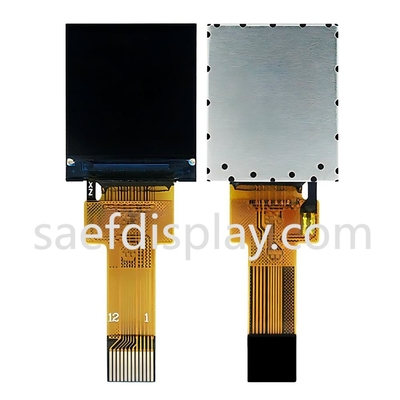

Imagem do produto
Instalações e certificados
