** Descarregar folha de dados **
SF-TC085AS-8980A-N ESPECIFICAÇÃO.pdf

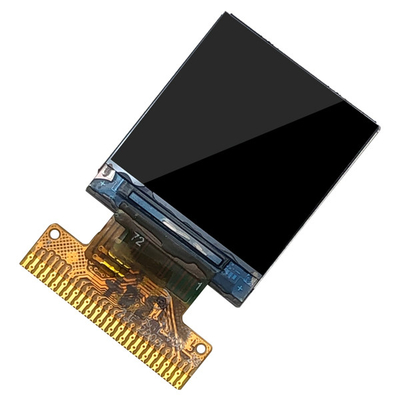

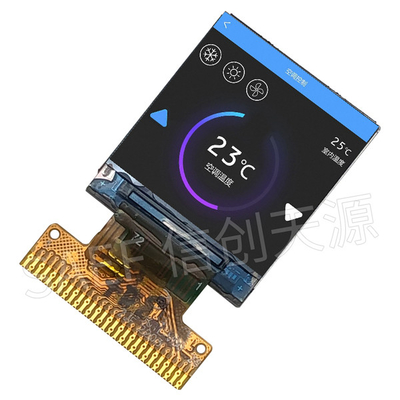

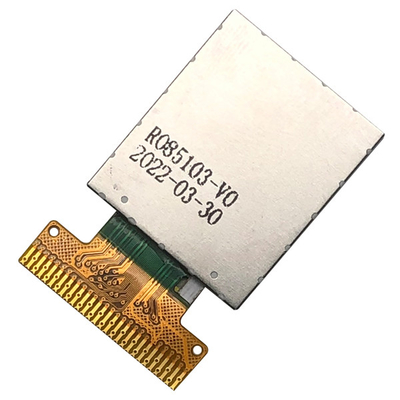

Descrição do produto: Display de interface MCU LCD IPS TFT de tipo quadrado de 128x128 polegadas
Apresento o nosso compacto e compacto e de 0,85" de tamanho 128x128 polegadas, IPS TFT LCD, uma tela de alta resolução perfeita para várias aplicações embutidas.Esta tela de alta qualidade apresenta uma resolução clara e vibrante de 128x128 pixels, dando vida aos seus visuais com clareza nítida e cores ricas.
Características principais:
-
Tamanho compacto:Medindo apenas 0,85 polegadas em diagonal, este ecrã é ideal para projetos onde o espaço é limitado, incluindo wearables, dispositivos portáteis e aplicações IoT.
-
Tecnologia IPS:O painel In-Plane Switching (IPS) oferece um grande ângulo de visão e uma excelente reprodução de cores, garantindo uma qualidade de imagem consistente a partir de várias perspectivas.
-
Alta resolução:A resolução de 128x128 pixels fornece imagens nítidas e detalhadas, tornando-a adequada para aplicações gráficas intensivas e interfaces de usuário perfeitas.
-
Integração fácil:Projetado com uma interface MCU, este ecrã LCD simplifica as ligações aos microcontroladores, tornando-o simples de integrar nos seus sistemas existentes.
-
Aplicações versáteis:Perfeito para uso em dispositivos inteligentes, robótica, eletrônicos de consumo e qualquer projeto que exija uma solução de exibição compacta.
-
Baixo consumo de energia:Projetado para eficiência, este ecrã consome energia mínima, estendendo a vida útil da bateria dos dispositivos portáteis.
-
Desempenho robustoCom sua construção durável e desempenho confiável, este ecrã é projetado para longevidade e uso confiável em vários ambientes.
Atualize o seu projeto com o nosso IPS TFT LCD MCU Interface Display de tipo quadrado de 0,85" 128x128 polegadas e experimente a mistura perfeita de tamanho, qualidade e funcionalidade!
| Características |
Detalhes |
Unidade |
| Dimensão de exibição (diagonal) |
0.85 |
polegada |
| Tipo LCD |
TFT α-Si |
- |
| Modo de exibição |
IPS / Transmissor / Normalmente preto |
- |
| Resolução |
128RGB x 128 |
- |
| Ver direção |
Todos |
Melhor imagem |
| Esboço do módulo |
17.6 ((H) ×20.6 ((V) ×1.45 ((T) (Nota 1) |
mm |
| TP Esboço |
N/A |
mm |
| Área de visão TP |
N/A |
mm |
| Área ativa TP |
N/A |
mm |
| Área ativa |
15.2064 (H) ×15.2064 ((V) |
mm |
| Área de observação |
N/A |
mm |
| Exibir cores |
65 mil. |
- |
| Interface |
4-SPI |
- |
| IC do condutor |
NV3023A |
- |
| Temperatura de funcionamento |
-20 ¢60 |
oC |
| Temperatura de armazenamento |
- 30 ¢ 70 |
oC |
| Peso |
TBD |
g |
Perguntas frequentes
Posso pedir uma amostra?
R: Sim, nós damos as boas-vindas a ordem de amostra para testar e verificar a qualidade. amostras misturadas de diferentes números de itens são aceitáveis.
E quanto ao tempo de entrega?
A: Para produtos fora de prateleira, amostras em estoque imediatamente. 1-1.5 semanas para reformulação de amostras. 4-6 semanas para produção em massa. Para produtos de design, 2-3 dias para proposta de desenho de contador;2 horas para a amostragem no momento da aprovação do desenho; 5 a 6 horas para ensaios/produção em série na aprovação da amostra.
Q3. Você tem algum limite de MOQ para ordem de amostra e produção?
R: MOQ baixo. 3-5pcs para verificação de amostras estão disponíveis. MOQ de produção em massa é normalmente 1K / lote. Nós apoiamos quantidade menor do que o MOQ do MP para ordem de trilha / PP.
Q4. Como envia as mercadorias e quanto tempo demora a sua chegada?
A: Envio por DHL, UPS, FedEx ou TNT. Demora 5-7 dias para chegar. Envio aéreo e marítimo também opcional.
Q. Como proceder a uma encomenda de módulo LCD?
R: Em primeiro lugar, informe-nos dos seus requisitos ou aplicação.
Em segundo lugar, citamos de acordo com as suas exigências ou as nossas sugestões.
Em terceiro lugar, o cliente confirma as amostras e deposita para encomenda formal.
Em quarto lugar, organizamos a produção.
P6. É permitido imprimir o meu logotipo no produto LCD?
R: Sim. Por favor, informe-nos formalmente na fase de projeto, e faremos amostras com o seu logotipo para o seu teste de amostra e aprovação. Na aprovação da amostra, a produção em massa seguirá as amostras aprovadas.
Q7: Você oferece garantia para os produtos?
R: Sim, oferecemos 1 ano de garantia aos nossos produtos.
P8: Como lidar com o defeituoso?
R: Em primeiro lugar, nossos produtos são produzidos em rigoroso sistema de controle de qualidade e a taxa defeituosa será inferior a 0,2%.
Em segundo lugar, durante o período de garantia, enviaremos novos LCDs com nova encomenda para pequenas quantidades.Nós vamos repará-los e enviá-los de novo para você ou podemos discutir a solução, incluindo uma nova chamada de acordo com a situação real.
Dimensão externa
Definição do pin de interface
| Não |
SÍMBOLO |
Função |
| 1 |
GND |
Terra de potência |
| 2 a 6 |
NC |
TNão ligar |
| 7 |
GND |
Terra de potência |
| 8 |
VDD |
Fornecimento de energia para analógico, VDD=2,5V~3,3V. |
| 9 |
IM2 |
Interface paralela da MCU, IM2=1 |
| 10 |
SPI4W |
SPI4W = ¥0 ¥, SPI de 3 linhas ou SPI de 2 linhas de dados habilitado; SPI4W = ¥1 ¥, SPI de 4 linhas habilitado. |
| 11 |
CS |
Pin de seleção de chips; baixa ativar, alta desativar. |
| 12 |
Reinicialização |
Este sinal irá redefinir o dispositivo e deve ser aplicado para inicializar corretamente o chip. |
| 13 |
D/C |
Exibir dados / pin de seleção de comando na interface paralela MCU. Este pin é usado para relógio em interface serial de 4 linhas. |
| 14 |
WR |
Escrever interface paralela MCU, exibir dados / pin de seleção de comando em interface serial de 4 linhas. |
| 15 |
RD |
Interface paralela de leitura da MCU |
| 16 |
D0 |
Os dados da interface paralela da MCU, SPI devem utilizar SDA |
| 17 a 23 |
D1-D7 |
Dados de interface paralela da MCU |
| 24 |
NC |
Nenhuma ligação |
| 25 |
CICV |
Fornecimento de energia para o sistema de E/S. IOVCC= 1,65V~3,3V |
| 26 |
LEDA |
Anodo LED |
| 27 |
NC |
Nenhuma ligação |
| 28 |
LEDK |
Cátodo LED |
Classificações máximas absolutas
| Ponto |
Símbolo |
Minha. |
Max. - O quê? |
Unidade |
| Tensão de alimentação |
Fornecimento de energia |
VDD |
-Não.3 |
+4.6 |
V |
| Análogo |
- |
- |
- |
V |
| O |
DIOVD |
-Não.3 |
+4.6 |
V |
| Voltagem de entrada |
Vi |
-Não.3 |
IOVDD+0.3 |
V |
| Temperatura de armazenamento |
T stg |
- Trinta |
+ 70 |
oC |
| Temperatura de funcionamento |
T op |
- 20 |
+60 |
oC |
| Umidade de armazenamento |
H
Sgt.
|
10 |
Nota 1 |
% RH |
| Umidade de funcionamento |
H op |
10 |
Nota 1 |
% RH |
Especificação elétrica
| Ponto |
Símbolo |
Minha. |
Tipo. |
Max. - O quê? |
Unidade |
| Tensão de alimentação |
Fornecimento de energia |
VDD |
2.4 |
2.8 |
3.3 |
V |
| Análogo |
VCI |
2.4 |
2.8 |
3.3 |
V |
| O |
DIOVD |
1.65 |
1.8/2.8 |
3.3 |
V |
| Lógica Baixa tensão de entrada |
VIL |
-0.3IOVDD |
- |
0.3IOVDD |
V |
| Lógica Alta tensão de entrada |
VIH |
0.7IOVDD |
- |
DIOVD |
V |
| Lógica Baixa tensão de saída |
VOL |
- |
- |
0.2IOVDD |
V |
| Lógica Alta tensão de saída |
VOH |
0.8IOVDD |
- |
- |
V |
| Consumo atual |
Exibição normal |
Ivdd |
- |
3.5 |
- |
mA |
| Modo de espera |
Ivdd |
- |
10 |
- |
uA |
| Frequência de quadros |
fFR |
- |
60 |
- |
Hz |
Especificações ópticas
| Luz de fundo ligada (Modo de transmissão) |
Ponto |
Símbolo |
Condição |
Especificações |
Unidade |
| Minha. |
Tipo. |
Max. - O quê? |
| Luminância na superfície ((Se = 20mA) |
Lv
|
Normalmente.
visualização
ângulo
θX = θY = 0o
|
330
|
350
|
-
|
cd/m2
|
| Relação de contraste |
CR |
- |
600 |
- |
- |
| Tempo de resposta |
TR |
- |
10 |
20 |
ms
|
| TF |
- |
- |
20 |
30 |
|
Cromaticidade Transmissora
|
Vermelho |
XR |
-
|
0.614 |
0.644 |
0.674 |
- |
| YR |
0.290 |
0.320 |
0.350 |
- |
| Verde |
XG |
0.270 |
0.300 |
0.330 |
- |
| YG |
0.540 |
0.570 |
0.600 |
- |
| Azul |
XB |
0.104 |
0.134 |
0.164 |
- |
| YB |
0.097 |
0.127 |
0.157 |
- |
| Branco |
XW |
0.267 |
0.297 |
0.327 |
- |
| YW |
0.302 |
0.332 |
0.362 |
- |
| Ângulo de visão |
Horizontal |
θX+ |
Centro CR≥10
|
- |
80 |
- |
- Desculpe.
|
| θX- |
- |
80 |
- |
| Vertical al |
θY+ |
- |
80 |
- |
| θY- |
- |
80 |
- |
| |
NTSC Ratio ((Gamut) |
- |
- |
- |
60 |
- |
% |
Instalações e certificados
