Detalhes do produto:
|
| Produto: | 0Display LCD TFT de 85 polegadas | Resolução: | pixéis 128x128 |
|---|---|---|---|
| IC do condutor: | GC9107 | Esboço Dim.: | 17.58 ((H) x 20.82 ((V) x1.46 ((D) (mm) |
| Ecrã táctil: | Sem toque | Direção de visualização: | Todos os ângulos de visão IPS |
| Interface: | SPI | Número de pin: | 12 pinos (customizáveis) |
| Luminância de superfície: | 260 cd/m2 (nits) | Tipo de luz de fundo: | Diodo emissor de luz branco |
| Duração de vida do LED: | 40,000 horas | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | 0Display LCD quadrado de 85 polegadas,Display LCD quadrado de 128*128,Display LCD quadrado |
||
Sobre este artigo SFTO085JY-7245AN
O Mini Square LCD 0.85 Inch 128x128 IPS TFT Display Module é uma tela compacta e versátil adequada para várias aplicações, particularmente em pequenos dispositivos eletrônicos.Aqui está uma breve visão geral das suas características e especificações:
Para usar este módulo de exibição, você normalmente o conecta a um microcontrolador ou placa de desenvolvimento via SPI.As bibliotecas estão frequentemente disponíveis para plataformas populares (como o Arduino) para ajudar a simplificar o processo de codificação necessário para interagir com a tela.
O Mini Square LCD de 0,85 polegadas 128x128 IPS TFT Display Module é uma ótima escolha para aplicações compactas que exigem uma tela colorida e nítida.Lembre-se de verificar a compatibilidade com a sua plataforma de microcontrolador específico e considerar a gestão de energia em seu projeto.
Especificações gerais
| - Não, não. | Ponto | Conteúdo | Unidade |
| 1 | Tamanho do LCD | 0.85 polegadas (diagonalmente) | - |
| 2 | Modo de exibição | Normalmente preto | - |
| 3 | Resolução | 128 ((H) RGB x 128 ((V) | - |
| 4 | Pitch de ponto | 0.1188 (H) x 0,1188 ((V) mm | - |
| 5 | Área activa | 15.2064 ((H) x 15.2064 (V) mm | - |
| 6 | Tamanho do módulo | 17.58 ((H) x 20.82 ((V) x1.5 ((D) mm |
- |
| 7 | Disposição de cores | RGB V Faixa vertical |
- |
| 8 | Interface | SPI4 LINE |
- |
| 9 | IC de unidade | GC9107 |
- |
| 10 | Luminância ((cd/m2) | 260 (TYP) | |
| 11 | Direção de visualização | Todas as vistas | |
| 12 | Iluminação de fundo | 1 LED branco | |
| 13 | Temporário operacional. | -20°C ~ + 70°C | °C |
| 14 | Temperatura de armazenamento. | -30°C~+ 80°C | °C |
| 15 | Peso | TBD | g |
Dimensões externas
Definição do pin de interface
| Número do PIN. | Símbolo | Descrição |
| 1 | GND | Terra |
| 2 | LEDK | Cátodo de retroiluminação |
| 3 | LEDA | Anodo de luz de fundo |
| 4 | VDD | Fornecimento de alimentação para analógico (2.8V-3.3V) |
| 5 | GND | Terra |
| 6 | GND | Terra |
|
7 |
D/C |
Registro selecionar pin D/C = ¥ 1 ¥: Exibir dados. D/C=0: dados de comando. |
| 8 | CS |
Chip selecionar pin (Low) |
| 9 | SCL | Pin de relógio em série. |
| 10 | SDA | Introdução de dados em série |
| 11 | Reinicialização | Pin de reinicialização do LCM |
| 12 | GND | Terra |
Classificações máximas absolutas
| Parâmetro | Símbolo | Min. | Max. | Unidade |
| Tensão de alimentação lógica | CICV | -Não.3 | 4.6 | V |
| Tensão de alimentação analógica | CCC | -Não.3 | 4.6 | V |
| Temperatura de funcionamento | Em cima | - 20 | 70 | °C |
| Temperatura de armazenamento | Tst | - Trinta | 80 | °C |
| Humidade | RH |
- Não. |
90% ((Max60C) | RH |
Especificação elétrica
| Parâmetro | Símbolo | Min. | Tipo | Max. | Unidade |
| Tensão de alimentação lógica | CICV | 1.65 | 1.8/2.8 | 3.3 | V |
| Tensão de alimentação analógica | CCC | 2.6 | 2.8 | 3.3 |
- Não. |
| Corrente de entrada | Identificação |
- Não. |
20 |
- Não. |
mA |
Características da luz de fundo
| Ponto | Símbolo | Min. | Tipo | Max. | Unidade |
| Voltagem para a frente | Vf | 3.0 | 3.2 | 3.4 | V |
| Corrente para a frente | Se |
- Não. |
20 |
- Não. |
mA |
| Tempo de vida útil |
- Não. |
30000 | 40000 |
- Não. |
Horas |
Especificações ópticas
| Ponto | Símbolo | Condições de medição | Minha. | Tipo. | Max. - O quê? | Unidade | |
| Tempo de resposta | Tr+Tf | θ = 0o φ = 0o | 25 oC |
- |
30 | 35 |
ms |
|
Ângulo de visão |
θ |
φ = 0o | 25 oC | - | 80 | - |
Deg |
| φ = 180o | 25 oC | - | 80 | - | |||
|
θ |
φ = 90o | 25 oC | - | 80 | - | ||
| φ = 270o | 25 oC | - | 80 | - | |||
| Relação de contraste | CR | - | 25 oC | 800 | 1200 | - | - |
|
Cor da Coordenada CIE |
Branco | X | 25 oC | 0.300 | 0.302 | 0.304 |
- |
| Y | 25 oC | 0.323 | 0.325 | 0.327 | |||
| Vermelho | X | 25 oC | 0.622 | 0.624 | 0.626 | ||
| Y | 25 oC | 0.327 | 0.329 | 0.331 | |||
|
Verde |
X | 25 oC | 0.286 | 0.288 | 0.290 | ||
| Y | 25 oC | 0.520 | 0.522 | 0.524 | |||
|
Azul |
X | 25 oC | 0.134 | 0.136 | 0.138 | ||
| Y | 25 oC | 0.135 | 0.137 | 0.139 | |||
| Transmissão (com polarizador) |
- Não. |
- Não. |
- |
3.5 | 4.5 |
- |
% |
Teste de fiabilidade/ambiental
| - Não, não. | Ponto | Condições |
| 1 | Operação a altas temperaturas | 70 C±2 C, 120 horas |
| 2 | Operação a baixa temperatura | -20 C±2 C, 120 horas |
| 3 | Armazenamento a alta temperatura | 80 C±2 C, 120 horas |
| 4 | Armazenamento a baixa temperatura | -30 C ± 2 C, 120 horas |
| 5 | Operação a altas temperaturas/umidade | 60 C±2 C, 90% RH, 120 horas |
| 6 | Ciclos de temperatura |
-10°C→25°C→60°C→25°C→-10°C 30min 5min 30min 5min 30min 10 ciclo. |
|
7 |
Teste de vibração |
Amplitude fixa total:1.5mm. Vibração. Frequência: 10~55 Hz Um ciclo 60 segundos para 3 direções de X, Y, Z cada - 15 minutos. |
| 8 | Teste ESD | Descarga de ar:Apple ± 4KV com 5 vezes. |
| Descarga por contacto:Apple ± 2KV com 5 vezes. | ||
|
9 |
Teste de queda |

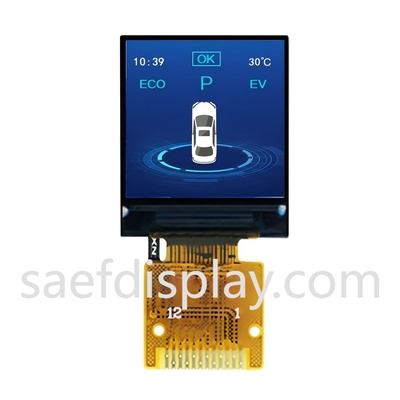

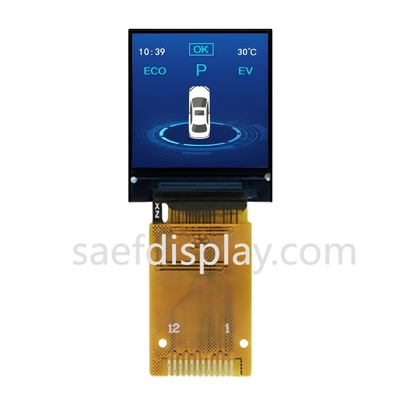

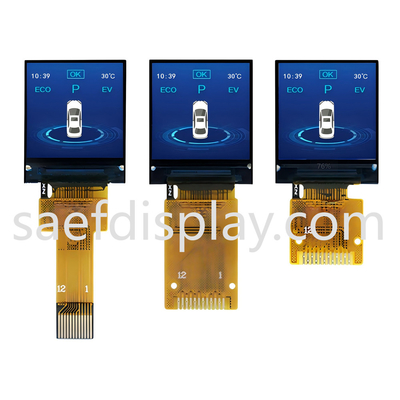

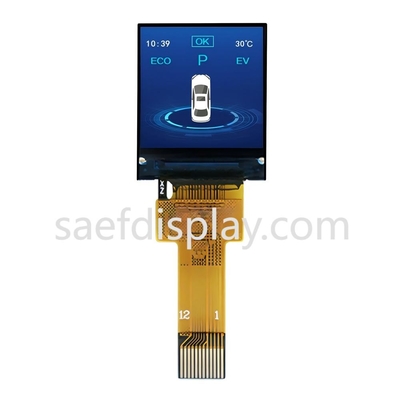

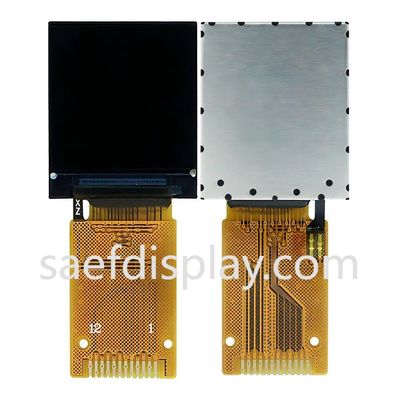

Imagem do produto
