Detalhes do produto:
|
| Produto: | 2.9 polegadas E-tinta E-papel Display | Resolução: | Resolução de 296 x 128 pontos |
|---|---|---|---|
| Modo de exibição: | AM EPD | Óptica: | Todos os ângulos de vista |
| Esboço Dim.: | 36.7 ((H) × 79.0 ((V) × 1.2 ((D) (mm) | Área ativa: | 29.056 ((H) × 66.896 ((V) (mm) |
| Pitch de pixel: | 0.227 × 0,226 (mm) | Temperatura de funcionamento: | 0°C a +50°C |
| Temperatura de armazenamento.: | -25°C a +70°C | Cores: | Negro e branco |
| Número de pin: | 24 pinos | interface: | MCU |
| Corrente de entrada: | 3,1 miliampères | Conformidade: | Compatível com o Rohs & Reach |
| Destacar: | 2 cores E-Ink E-Paper,SPI MCU E-Ink E-Paper,296 X 128 E-Ink E-Paper |
||
** Descarregar folha de dados **
SFEPD290QXBW-7236AN Especificação.pdf
Lista de produtos padrão EPD.pdf
Sobre este artigo SFEPD290QXBW-7236AN

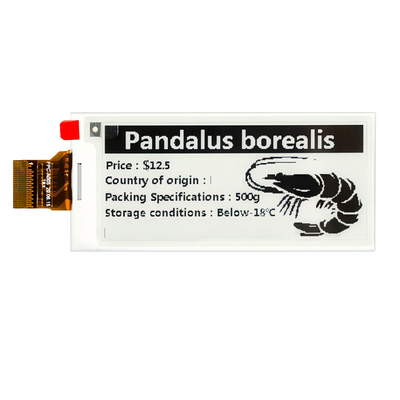

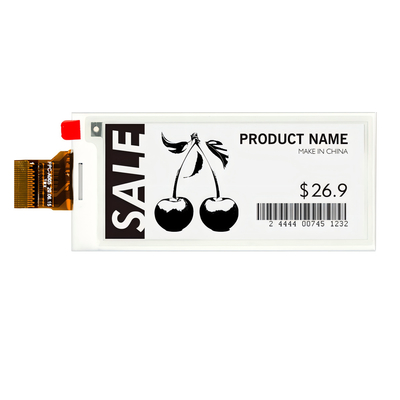

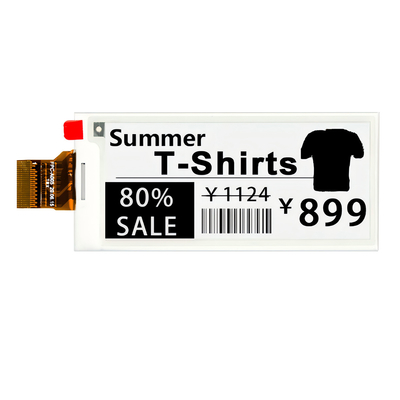

Experimente o futuro da tecnologia de exibição com o nosso módulo de exibição de papel eletrônico de 2,9 polegadas com uma impressionante tela de tinta eletrônica em preto e branco com uma resolução de 296 x 128 pixels.Este módulo inovador de E-Paper foi concebido para aplicações que exigem baixo consumo de energia e excelente legibilidade em várias condições de iluminação, tornando-se uma escolha ideal para e-readers, etiquetas inteligentes e projetos de IoT.
Especificações de exibição:
Tecnologia de exibição:
Interface e Conectividade:
Design e durabilidade:
Aplicações:
Ideal para utilização em aplicações como etiquetas de prateleiras, instrumentos industriais, dispositivos domésticos inteligentes e leitores eletrónicos, onde é necessária uma exibição clara e de baixo consumo.
Outras características:
Este E-Ink E-Paper Display de 2,9 polegadas é uma excelente escolha para aplicações onde a legibilidade, baixo consumo de energia e durabilidade são primordiais.Com as suas capacidades de atualização rápida e design versátil, é adequado para uma ampla gama de dispositivos e ambientes.
Desenho do produto
Definição do pin de interface
| - Não, não. | Nome | O/O | Descrição | Observação |
| 1 | NC | Não ligar com outros pinos NC | Mantém-te aberto. | |
| 2 | RDA | O | Controle de Acionamento de Portão MOSFET N-Channel | |
| 3 | RESE | Eu... | Entrada de sentido de corrente para o circuito de controlo | |
| 4 | NC | NC | Não ligar com outros pinos NC | Mantém-te aberto. |
| 5 | VSH2 | C | Voltagem de condução da fonte positiva (vermelho) | |
|
6 |
TSCL |
O |
Este pin é a interface I2C com o sensor de temperatura digital. Requer-se uma resistência externa quando se liga ao escravo I2C. Quando não estiver em utilização: VSS |
|
|
7 |
TSDA |
O/O |
Este pin é a interface I2C com o sensor de temperatura digital. Requer-se uma resistência externa quando se liga ao escravo I2C. Quando não estiver em utilização: VSS |
|
| 8 | BS1 | Eu... | Pin de seleção da interface do bus | |
| 9 | Ocupado | O | Pin de saída de estado ocupado | |
| 10 | RST# | Eu... | Reinicie a entrada do sinal. | |
| 11 | D/C# | Eu... | Dados/Pino de comando | |
| 12 | CS# | Eu... | Chip selecionar pin de entrada | |
| 13 | SCL | Eu... | Pin de relógio em série (SPI) | |
| 14 | SDA | O/O | Pin de dados em série (SPI) | |
| 15 | VDDIO | P | Fornecimento de energia para pinos lógicos de interface Deve ser conectado com VCI | |
| 16 | VCI | P | Alimentação do chip | |
| 17 | VSS | P | Terra | |
|
18 |
VDD |
C |
Um condensador deve ser conectado entre VDD e VSS | |
| 19 | VPP | P | Para teste | |
| 20 | VSH1 | C | Voltagem de accionamento da fonte positiva | |
| 21 | VGH | C | Pin de alimentação para tensão de accionamento da porta positiva e VSH1 | |
| 22 | VSL | C | Voltagem de accionamento da fonte negativa | |
| 23 | VGL | C | Pin de alimentação para a tensão de accionamento da porta negativa VCOM e VSL | |
| 24 | VCOM | C | Voltagem de accionamento VCOM |
Classificação máxima absoluta
| Parâmetro | Símbolo | Classificação | Unidade |
| Tensão de alimentação lógica | VCI | -0,5 a +6.0 | V |
| Voltagem de entrada lógica | Número do veículo | -0,5 para VCI +0.5 | V |
| Lógica Tensão de saída | VoUT | -0,5 para VCI +0.5 | V |
| Intervalo de temperatura de funcionamento | TOPR | 0 a +50 | oC |
| Intervalo de temperatura de armazenamento | TSTG | -25 a +70 | oC |
| Temperatura de armazenamento ideal | TSTGo | 23 ± 2 | oC |
| Umidade ótima de armazenamento | HSTGo | 55 ± 10 | % RH |
Características do painel DC
| Parâmetro | Símbolo | Condições | Aplicação | Minha. | Tipo. | Max. | Unidades |
| Solo único | VSS | - | - | 0 | - | V | |
| Tensão de alimentação lógica | VCI | - | VCI | 2.2 | 3.0 | 3.7 | V |
| Tensão lógica do núcleo | VDD | VDD | 1.7 | 1.8 | 1.9 | V | |
| Voltagem de entrada de alto nível | VIH | - | - | 0.8 ICV | - | - | V |
| Voltagem de entrada de baixo nível | VIL | - | - | - | - | 0.2 ICV | V |
| Tensão de saída de alto nível | VOH | IOH = -100 uA | - | 0.9 ICV | - | - | V |
| Voltagem de saída de baixo nível | VOL | IOL = 100 uA | - | - | - | 0.1 ICV | V |
| Potência típica | PTYP | VCI = 3,0 V | - | - | 9 | - | mW |
| Modo de sono profundo | PSTPY | VCI = 3,0 V | - | - | 0.003 | - | mW |
| Corrente de funcionamento típica | Iopr_VCI | VCI = 3,0 V | - | - | 3.0 | - | mA |
| Tempo de atualização da imagem | - | 25 oC | - | - | 3 | - | sec |
|
Corrente de modo de repouso |
Islp_VCI |
DC/DC desligado Sem relógio. Sem carga de entrada Retenção de dados da RAM |
- |
- |
20 |
uA |
|
|
Corrente de modo de sono profundo |
IDslp_VCI |
DC/DC desligado Sem relógio. Sem carga de entrada Dados da RAM não retidos |
- |
- |
1 |
5 |
uA |
Especificações ópticas
| Símbolo | Parâmetro | Condições | Min. | Tipo. | Max. | Unidades |
| R | Refletividade branca | Branco | 30 | 35 | - | % |
| CR | Relação de contraste | Em ambientes internos | 8:1 | - | ||
| GN | 2 Nível cinzento | - | DS+(WS-DS) *n(m-1) | |||
| T atualização | Tempo de atualização da imagem | a 25 °C | 3 | - | sec | |
| A vida | Topr | 1 milhão de vezes ou 5 anos |
