Detalhes do produto:
|
| Produto: | 2.4 polegadas IPS TFT LCD | Resolução: | 240*320 pixels |
|---|---|---|---|
| Ecrã táctil: | Sem | Direção de visualização: | IPS, todos os ângulos de visão |
| Interface: | SPI | Número de pin: | 10 pinos (24 pinos opcionais) |
| Conexão: | Plug-in | Luminância de superfície: | 400 cd/m2 (customizável) |
| IC do condutor: | ST7789V | Duração de vida do LED: | 40,000 horas |
| Temperatura operacional.: | -20°C a +70°C | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | 10 pin IPS TFT LCD,2.4 polegadas IPS TFT LCD,Interface SPI IPS TFT LCD |
||

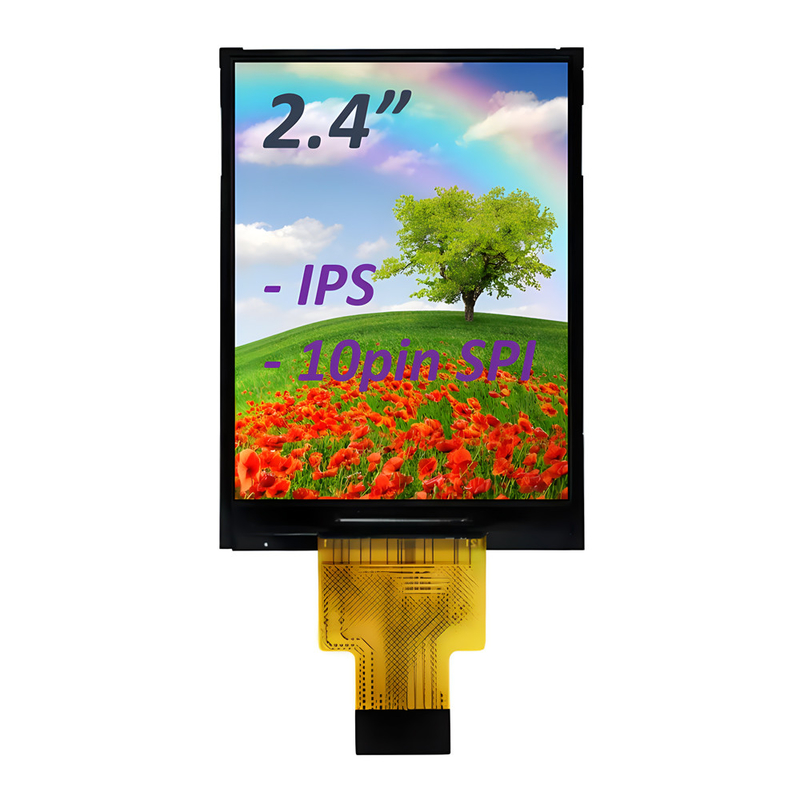

2.4 polegadas IPS TFT LCD SPI Interface 240*320 pontos Introdução ao produto
O ecrã LCD TFT de 2,4 polegadas é um dispositivo de exibição LCD de matriz ativa comum com alta resolução, cores vivas e velocidade de resposta rápida.campos de controlo industrialNo campo da eletrônica de consumo, as telas LCD TFT de 2,4 polegadas são amplamente usadas em dispositivos portáteis inteligentes, consoles de jogos portáteis, painéis de controle domésticos inteligentes e outros produtos.A sua cor completa e o seu grande ângulo de visão satisfazem as exigências dos consumidores para efeitos de exibição.
2O ecrã IPS TFT de 0,4 polegadas com uma resolução de 240 × 320 pixels fornece uma exibição de imagem clara.Este modelo SFTO240JY-7179AN tem uma interface SPI e pode atingir um brilho de 400cd/m2O modelo, adaptado a diferentes condições de iluminação, utiliza a tecnologia IPS, proporcionando um campo de visão completo de quase 180°, garantindo uma boa experiência visual de todos os ângulos.O produto pode funcionar entre -20 °C e 70 °C e adaptar-se a várias condições ambientaisPode ser armazenado entre -30 °C e 80 °C, garantindo que o armazenamento a longo prazo não afete o seu desempenho.
Características
| Ponto | Especificações | Unidade |
| Modo de exibição | Normalmente preto, transmissível. | / |
| Direção de visualização | Todos | / |
| Cores | 262K | / |
| IC de unidade | O que é o nome do produto? | / |
| Tipo de interface | 4 Linha SPI | / |
| Esboço dimensional | 42.72 ((W) x 59.46 ((H) x 2.34 ((T) |
mm |
| Área ativa | 36.72 ((W) x 48.96 ((H) |
mm |
| Resolução | 240 RGB ((H) x 320 ((V) | pixel |
| Pitch de pixel | 0.153 ((W) x 0.153 ((H) |
mm |
Desenho de contorno
Descrição do pin da interface
|
Não. |
Símbolo | Descrição |
| 1 | GND | Terra |
|
2 |
RS |
Registro selecionar pin, RS= 1 RS = ¥0 ¥: dados de comando. |
| 3 | CS |
Chip selecionar pin (Low) |
| 4 | SCL | Pin de relógio em série. |
| 5 | SDA | Entrada/saída de dados de série |
| 6 | Reinicialização | Pin de reinicialização do LCM |
| 7 | CCC | Fornecimento de alimentação para analógico (2.8V-3.3V) |
| 8 | GND | Terra |
| 9 | LED+ | Anodo de luz de fundo |
| 10 | LED- | Cátodo de retroiluminação |
Classificações máximas absolutas
| Parâmetro | Símbolo | Min. | Max. | Unidade |
| Tensão de alimentação lógica | CICV | -Não.3 | 4.6 | V |
| Tensão de alimentação analógica | CCC | -Não.3 | 4.6 | V |
| Temperatura de funcionamento | Em cima | - 20 | 70 | °C |
| Temperatura de armazenamento | Tst | - Trinta | 80 | °C |
| Humidade | RH |
- Não. |
90% ((Max60C) | RH |
Características elétricas
| Parâmetro | Símbolo | Min. | Tipo | Max. | Unidade |
| Tensão de alimentação lógica | CICV | 1.65 | 1.8/2.8 | 3.3 | V |
| Tensão de alimentação analógica | CCC | 2.6 | 2.8 | 3.3 |
- Não. |
| Corrente de entrada | Identificação |
- Não. |
20 |
- Não. |
mA |
Características da luz de fundo
| Ponto | Símbolo | Min. | Tipo | Max. | Unidade |
| Voltagem para a frente | Vf | 3.0 | 3.2 | 3.4 | V |
| Corrente para a frente | Se |
- Não. |
80 |
- Não. |
mA |
| Tempo de vida útil |
- Não. |
- Não. |
40000 |
- Não. |
Horas |

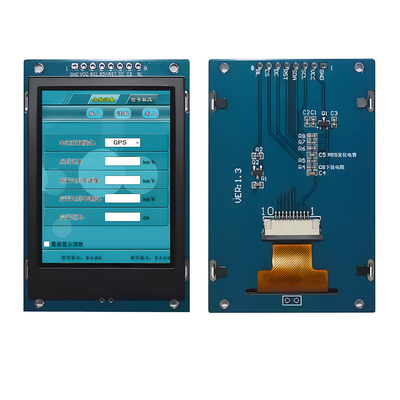

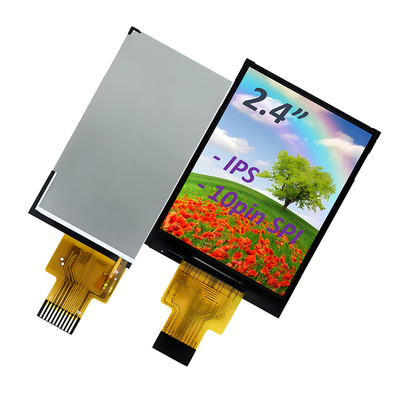

Foto do produto
Instalações e certificados
