Detalhes do produto:
|
| Produto: | Display quadrado TFT de 4 polegadas | tela sensível ao toque: | sem contacto, (com CTP opcional) |
|---|---|---|---|
| Resolução: | 480*480 | Dimensão do vidro de tampa: | Personalizável |
| Direção de visualização: | Todos os ângulos de visão, IPS | Interface: | RGB+SPI (interface MIPI opcional) |
| Número de pin: | 40 pinos | Conexão: | ZIF |
| Luminância de superfície: | 420 cd/m2 (nits) típico | Duração de vida do LED: | 40,000 horas |
| Destacar: | Módulo do tela táctil de TFT de 4 polegadas,módulo do tela táctil de 480X480 TFT,RGB tela de TFT de 4 polegadas |
||
** Descarregar folha de dados **
SFTC400B-8951AN Especificação.pdf
SFTC400B-8951ACT Especificação.pdf
Módulo de tela TFT touch de 4 polegadas RGB SPI quadrado 480X480 TFT IPS LCD
SF-TC400B-8951A-N é um módulo de exibição TFT-LCD de 4 polegadas Square IPS; fabricado com resolução de 480 x 480 pixels.ele apresentado com painel IPS que está tendo a vantagem de um ângulo de visão mais amplo da esquerda:80 / Direita:80 / Para cima:80 / Para baixo:80 graus (típico), relação de contraste 800: 1 (valor típico), brilho 4200 nits (valor típico), painel de superfície de brilho, proporção de aspecto 1:1.
SF-TC400B-8951A-N LCD display integrado driver IC ST7701S no módulo, a tensão de alimentação da interface varia de 2,5V a 3,6V, valor típico 2,8V.O módulo WF40E pode funcionar a temperaturas de -20°C a +70°CAs suas temperaturas de armazenagem variam de -30°C a +80°C.
| Produto: | Display quadrado TFT de 4 polegadas | Ecrã táctil: | Sem toque, (com CTP opcional) |
|---|---|---|---|
| Resolução: | 480*480 | Dimensão do vidro da tampa: | Personalizável |
| Direção de visualização: | Todos os ângulos de visão, IPS | Interface: | Interface RGB+SPI ((MIPI opcional) |
| Número do pin: | 40 pinos | Conexão: | ZIF |
| Luminância superficial: | 420 Cd/m2 (nits) Típico | Duração de vida do LED: | 40000 horas |
Por que escolher-nos?
1- Não.Nós fornecemos solução personalizada LCD Display
O seu produto tem requisitos especiais de aplicação, especificações elétricas, especificações ópticas, características de toque ou dimensões mecânicas que exigem exibições personalizadas?SAEF pode atender às suas necessidades de LCD personalizado.
2- Não.Soluções totais para ecrãs e ecrãs touch
Está preocupado com a montagem do ecrã sensível ao toque e do ecrã de exibição?A SAEF pode fornecer telas sensíveis ao toque personalizadas e padrão, incluindo soluções multi-toque resistentes e capacitivas, incluindo serviços de ligação de ar e óptica..
3- Não.Compromisso em matéria de fiabilidade da qualidade
A SAEF é qualificada pela ISO9001:2015 e ISO14000, cumprindo as normas RoHS, REACH e outras normas ambientais nos mercados globais.Ensaios de fiabilidade e envelhecimento.
4- Não.Fornecimento a longo prazo
Em circunstâncias normais, os produtos que recomendamos podem ser fornecidos por mais de 5 anos.Faremos planos alternativos com antecedência para garantir as suas necessidades de abastecimento a longo prazo.
Módulo de tela TFT touch de 4 polegadas RGB SPI quadrado 480X480 TFT IPS LCDDesenho
Definição de pin:
| Número PIN. | SÍMBOLO | Informações |
| 1 | LED A | Anodo LED |
| 2 | LED K1 | Catodo LED |
| 3 | LEDK2 | Catodo LED |
| 4 | GND | Terreno |
| 5 | VCI | Alimentação elétrica |
| 6 | Reinicialização | SIGNAL DE RESET, ativo em baixo |
| 7 | NC | Não há ligação. |
| 8 | NC | Não há ligação. |
| 9 | SDA | SIGNAL DE DADOS SPI |
| 10 | SCK | SIGNAL DE RELOJO DE SONHO |
| 11 | CS | SIGNAL SPI CHIP SELECT |
| 12 | PCLK | RGB DOT CLOCK SIGNAL |
| 13 | DE | RGB DATA ENABLE SIGNAL |
| 14 | VSYNC | SIGNAL DE SINCRONIZAÇÃO de quadro RGB |
| 15 | HSYNC | SIGNAL de sincronização de linha RGB |
| 16 ~ 33 | DB0~DB17 | SIGNAL DE DADOS RGB |
| 34 | GND | Terreno |
| 35 | TP_INT | Interrupção do toque |
| 36 | TP_SDA | SIGNAL DE DADOS do sistema IIC ao toque |
| 37 | TP_SCL | SIGNAL DE RELACIONAMENTO DO RELOJO |
| 38 | TP_RESET | SIGNAL de reinicialização do toque |
| 39 | TP_VCI | Fonte de alimentação de toque |
| 40 | GND | Terreno |

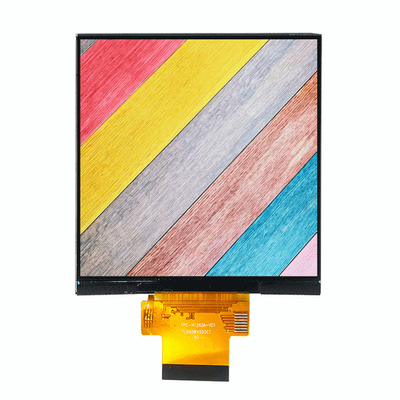

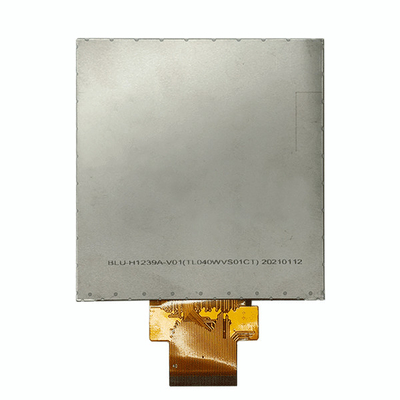

Módulo de tela TFT de toque de 4 polegadas RGB SPI quadrado 480X480 TFT IPS LCD Imagem do produto
Este LCD também foi projetado para ser com CTP, por favor verifique as fotos demonstrar abaixo, seu número de peça é SF-TC400B-8951A-CT
Produtos semelhantes propostos para o seu desenho
|
|
Informações | O NOSSO P/N |
|
|
Lcd TFT quadrado de 480*480 IPS com CTP/PCAP (interface RGB+SPI) | SF-TC400B-8951A-CT |
|
|
|
SF-TC397H-8733A-N |
|
|
Tipo de retrato 480*800 TFT, interface MIPI, com interface CTP/PCAP (RGB+SPI) |
SF-TC397H-8733A-CT |
|
|
480*800 tipo retrato TFT LCD, 3 linhas SPI+RGB interface de 24 bits | SF-TC397B-8774C-T |
