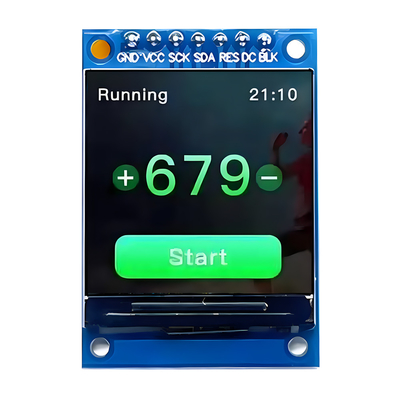

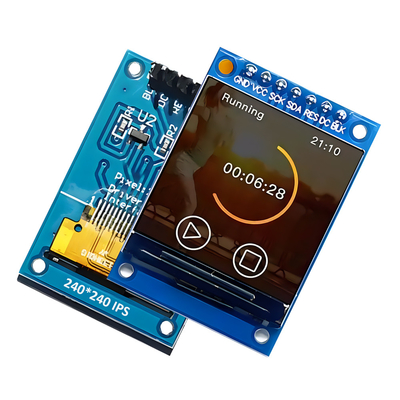

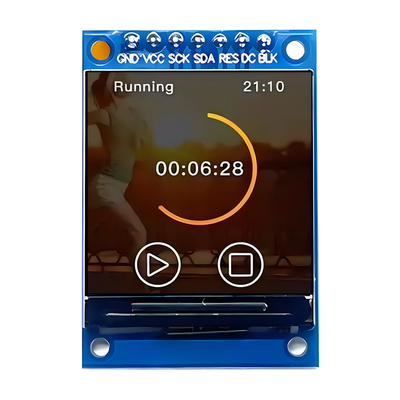

1.3" SPI TFT LCD Display Screen Module ST7789 240x240 3.3V 65K Full Color 51 STM32 Para Arduino

1.3" SPI TFT LCD Display Screen Module ST7789 240x240 3.3V 65K Full Color 51 STM32 Para Arduino
1.3" SPI TFT LCD Display Screen Module ST7789 240x240 3.3V 65K Full Color 51 STM32 Para Arduino 1.3" SPI TFT LCD Display Screen Module ST7789 240x240 3.3V 65K Full Color 51 STM32 Para Arduino 1.3" SPI TFT LCD Display Screen Module ST7789 240x240 3.3V 65K Full Color 51 STM32 Para Arduino 1.3" SPI TFT LCD Display Screen Module ST7789 240x240 3.3V 65K Full Color 51 STM32 Para Arduino 1.3" SPI TFT LCD Display Screen Module ST7789 240x240 3.3V 65K Full Color 51 STM32 Para Arduino

Imagem Grande :  1.3" SPI TFT LCD Display Screen Module ST7789 240x240 3.3V 65K Full Color 51 STM32 Para Arduino

Detalhes do produto:
Lugar de origem: ShenZhen / China
Marca: SAEF
Certificação: ISO9001 / ISO14000
Número do modelo: SFTM130JY-7181AN
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 3 peças
Preço: USD1.7 - USD2.0, Negotiable based on order lot quantity
Detalhes da embalagem: Pacote de exportação padrão
Tempo de entrega: 1 a 5 semanas
Termos de pagamento: L/C, T/T, Western Union, PayPal
Habilidade da fonte: 3000 mil por mês.

1.3" SPI TFT LCD Display Screen Module ST7789 240x240 3.3V 65K Full Color 51 STM32 Para Arduino

descrição
Produto: 1.3 polegadas TFT+PCB PCB: PCB de 7 cabeçotes
Resolução: pontos 240x240 Vidro de cobertura: Personalizável
Direção de visualização: IPS ângulo de visão livre Interface: Interface SPI
Número de pin: 7 pinos Conexão: Pin de cabeçalho
Luminância de superfície: 250 cd/m2 (nits) Duração de vida do LED: 40,000 horas
Certificado: ISO 9001:2015 / ISO 14001:2015 Conformidade: Compatível com o Rohs & Reach
Destacar:

1.3" TFT LCD Display Screen

,

Display LCD TFT de 240x240

,

Módulo de Ecrã de Ecrã LCD SPI



1Módulo LCD TFT de 3 polegadas, 240x240 IPS 65K Full Color 3.3V com Interface SPI,

51 STM32 Ar duino Routines para bricolage



SPI para chip serial é um chip multifuncional que pode converter sinais de interface SPI em sinais seriados, que podem ser usados para conectar dispositivos externos e obter comunicação com eles.SPI para chips de porta serial têm as vantagens da transmissão de alta velocidade, baixo consumo de energia e facilidade de uso, e pode ser usado em cenários de aplicação como hardware de computador, eletrodomésticos e controle industrial.



Este módulo de exibição LCD TFT de 1,3 polegadas é uma tela de exibição de 7 pinos com conector SPI Serial.Por conseguinte,, cada nó é relativamente independente e pode ser controlado continuamente, o que não só melhora a velocidade de resposta do ecrã, mas também permite um controle preciso.O tamanho do ponto de exibição é 240 * 240, e tem dois modos de exibição: exibição horizontal e exibição vertical. A direção da exibição pode ser ajustada.O controlador do IC é ST7789 com uma área de exibição de 23.4 * 23,4 mm; tamanho do módulo TFT: 27,5 * 39 mm.





Características



Ponto

Conteúdo

Número da parte SFTM130JY-7181AN
Tamanho do LCD 1.3 polegadas (diagonalmente)
Modo de exibição Normalmente preto
Resolução 240 ((H) RGB x 240 ((V)
Pitch de ponto 00,0975 (H) x 0,0975 ((V) mm
Área activa 23.4 ((H) x 23,4 (V) mm
Tamanho do módulo 27.5 ((H) x 39.0 ((V) x 11.3 ((D) mm
Disposição de cores RGB Faixa vertical
Interface SPI
IC de unidade O que é o nome do produto?
Luminância 250 (TYP) cd/m2
Direção de visualização Todas as vistas, IPS
Iluminação de fundo 2 LED branco
Temporário operacional. -20°C ~ + 70°C
Temperatura de armazenamento. -30°C~+ 80°C
Peso TBD





Desenho de contorno





1.3" SPI TFT LCD Display Screen Module ST7789 240x240 3.3V 65K Full Color 51 STM32 Para Arduino 0







Definição de pin



- Não, não. Nome O/O Descrição
1 CCC P Fornecimento de energia para o chip, CC 3.3-5V
2 GND P Terra
3 SCL Eu... Pin de relógio em série (SPI)
4 SDA O/O Pin de dados em série (SPI)
5 RES# Eu... Reinicie a entrada do sinal.
6 DC Eu... Dados/Pino de comando, SPI Choice/Command Choice
7 BLK Eu... Controle de luz de fundo, flutuante padrão, baixo nível desligado





Características da luz de fundo



Ponto Símbolo Min. Tipo Max. Unidade
Voltagem para a frente Vf 3.0 3.2 3.4 V
Corrente para a frente Se



- Não.

20



- Não.

mA
Tempo de vida útil - Não. - Não. 40000



- Não.

Horas





Características ópticas



Ponto Símbolo Condições de medição Minha. Tipo. Max. - O quê? Unidade
Tempo de resposta Tr+Tf θ = 0o φ = 0o 25 oC



-

30 35



ms



Ângulo de visão



θ

φ = 0o 25 oC - 80 -



Deg

φ = 180o 25 oC - 80 -



θ

φ = 90o 25 oC - 80 -
φ = 270o 25 oC - 80 -
Relação de contraste CR - 25 oC   800 - -
Cor da Coordenada CIE Branco X 25 oC 0.300 0.302 0.304 -
Y 25 oC 0.323 0.325 0.327
Vermelho X 25 oC 0.622 0.624 0.626
Y 25 oC 0.327 0.329 0.331



Verde

X 25 oC 0.286 0.288 0.290
Y 25 oC 0.520 0.522 0.524



Azul

X 25 oC 0.134 0.136 0.138
Y 25 oC 0.135 0.137 0.139
Transmissão (com polarizador)       4. 18 4.65   %

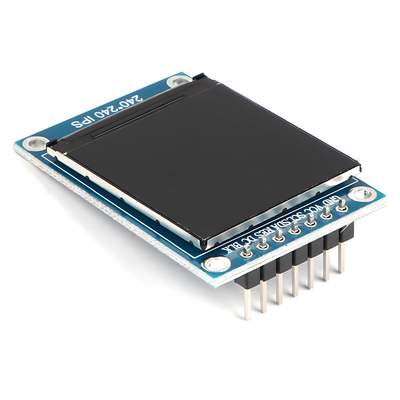

Imagem do produto

1.3" SPI TFT LCD Display Screen Module ST7789 240x240 3.3V 65K Full Color 51 STM32 Para Arduino 11.3" SPI TFT LCD Display Screen Module ST7789 240x240 3.3V 65K Full Color 51 STM32 Para Arduino 21.3" SPI TFT LCD Display Screen Module ST7789 240x240 3.3V 65K Full Color 51 STM32 Para Arduino 31.3" SPI TFT LCD Display Screen Module ST7789 240x240 3.3V 65K Full Color 51 STM32 Para Arduino 4

Teste de fiabilidade



Ponto de ensaio

Condição de ensaio

Inspecção após ensaio
Operação a altas temperaturas 85°C durante 96 horas

Após a conclusão do ensaio, as amostras LCD devem ser colocadas num ambiente de temperatura e umidade normais durante 2 a 4 horas ou mais antes da inspecção funcional e visual.As amostras não podem apresentar os seguintes defeitos::
12. Não há bolhas de filme polarizador, bolhas OCA ou outros defeitos na aparência.

2Cada módulo testado só pode ser utilizado para um dos projectos de teste.

Operação a baixa temperatura -30°C durante 96 horas
Armazenamento a alta temperatura 85°C durante 96 horas
Armazenamento a baixa temperatura -30°C durante 96 horas
Função de alta temperatura Função de humidade 60°C, 90%RH durante 72 horas
Choque térmico -10°C ((30min) ~+25°C ((5min) ~ +60°C ((30min) durante 10 ciclos
Ensaio de vibração (sem operação)

Frequência: 10~55Hz Amplitude:1.0mm Tempo de varredura: 11min

Período de ensaio: 6 ciclos para cada direcção de X, Y, Z

Ensaio de eletricidade estática Toque ±4KV, toque de ar ±8KV
