Detalhes do produto:
|
| Produto: | 1.54 polegadas TFT LCD | Ecrã táctil: | Sem |
|---|---|---|---|
| Resolução: | pontos 240x240 | Vidro de cobertura: | Personalizável |
| Direção de visualização: | IPS, todos os ângulos de visão | Interface: | Interface SPI |
| Número de pin: | 10 PINOS | Conexão: | Empilhadeira |
| Luminância de superfície: | 250 cd/m2 (nits) | Duração de vida do LED: | 40,000 horas |
| Certificado: | ISO 9001:2015 / ISO 14001:2015 | Conformidade: | Compatível com o Rohs & Reach |
| Destacar: | Display LCD quadrado de interface SPI,Display LCD quadrado de 240*240 pontos,Exposição do LCD do quadrado de 1 |
||
IPS TFT 1,54 polegadas, SPI TFT LCD 1,54 polegadas Introdução do produto
A tela quadrada refere-se a um produto LCD especial com uma relação de aspecto de 1:1Os ecrãs quadrados estão gradualmente atraindo a atenção das pessoas, com tamanho geral ultra-finos, alto brilho,longa vida útil do ecrã, e boa dissipação de calor. SAEFDISPLAY pode fornecer telas quadradas com tamanhos de 0,85 ", 1,3", 1,33 ", 1,4", 1,44 ", 1,54", 3,95 ", 4" e 7,6 ", que são mais comumente utilizados em dispositivos portáteis,dispositivos domésticos inteligentes, e outros ambientes de instalação especiais.

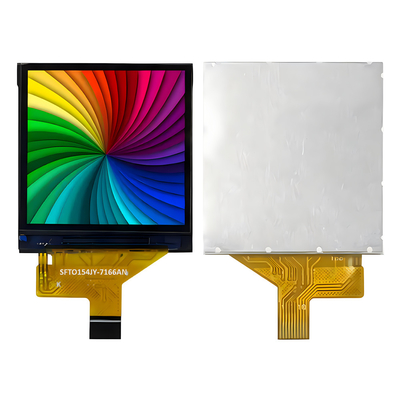

O SFTO154JY-7166AN é um ecrã LCD TFT quadrado a cores inteiras com uma diagonal de 1,54 polegadas e uma resolução de 240x240.tornando-o muito conveniente para os usuários programar e usar. O tamanho do módulo do SFTO154JY-7166AN é de 31,52 x 33,72 mm e o tamanho da área ativa é de 27,72 x 27,72 mm. É controlado por ST7789P3, com uma faixa de tensão de alimentação lógica de 3,0V a 3,6V.
Este LCD TFT quadrado pode operar numa faixa de temperatura de -20 °C a +70 °C e a sua faixa de temperatura de armazenamento é de -30 °C a +80 °C.O SFTO154JY-7166AN pode ser equipado com um ecrã táctil resistivo (RTP) ou capacitivo de novo design.
Características
| Ponto | Especificações | Unidade |
| Modo de exibição | Normalmente preto, transmissível. | / |
| Direção de visualização | Todos | / |
| Cores | 262K | / |
| IC de unidade | O que é o nome do produto? | / |
| Tipo de interface | 4 SPI de fio | / |
| Esboço dimensional | 31.52 ((W) x 33.72 ((H) x 1.94 ((T) |
mm |
| Área ativa do LCD | 27.72 ((W) x 27.72 ((H) |
mm |
| Resolução | 240 RGB ((H) x 240 ((V) | pixel |
| Pitch de pixel | 0.1155 ((W) x 0.1155 ((H) |
mm |

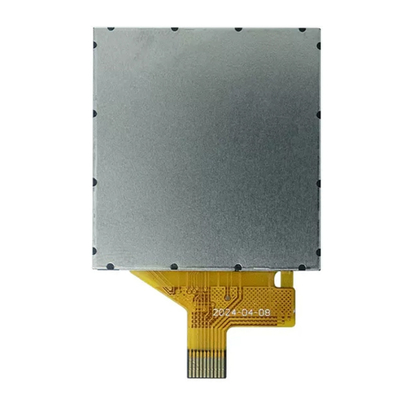

IPS TFT 1,54 polegadas, SPI TFT LCD 1,54 polegadasDesenho do produto
Definição de pin
|
Não. |
Símbolo | Descrição |
| 1 | GND | Terra |
|
2 |
D/C |
Registro selecionar pin D/C = ¥ 1 ¥: Exibir dados. D/C=0: dados de comando. |
| 3 | CS |
Chip selecionar pin (Low) |
| 4 | SCL | Pin de relógio em série |
| 5 | SDA | Entrada / saída de dados em série |
| 6 | Reinicialização | Pin de reinicialização do LCM |
| 7 | CCC | Fornecimento de alimentação para analógico (2.8V-3.3V) |
| 8 | GND | Terra |
| 9 | LEDA | Anodo de luz de fundo |
| 10 | LEDK | Cátodo de retroiluminação |
Classificações máximas
| Parâmetro | Símbolo | Min. | Max. | Unidade |
| Tensão de alimentação lógica | CICV | -Não.3 | 4.6 | V |
| Tensão de alimentação analógica | CCC | -Não.3 | 4.6 | V |
| Temperatura de funcionamento | Em cima | - 20 | 70 | °C |
| Temperatura de armazenamento | Tst | - Trinta | 80 | °C |
| Humidade | RH |
- Não. |
90% ((Max60C) | RH |
Características elétricas
| Parâmetro | Símbolo | Min. | Tipo | Max. | Unidade |
| Tensão de alimentação lógica | CICV | 1.65 | 1.8/2.8 | 3.3 | V |
| Tensão de alimentação analógica | CCC | 2.6 | 2.8 | 3.3 |
- Não. |
| Corrente de entrada | Identificação |
- Não. |
20 |
- Não. |
mA |
| Luminância |
- Não. |
250 |
- Não. |
Cd/m2 |
Especificações ópticas
| Parâmetro | Símbolo | Condição | Minha. | Tipo. | Max. - O quê? | Unidade | ||
|
Faixa de ângulo de visão |
Horizontal | Θ3 |
CR>10 |
75 | 80 | - | - Desculpe. | |
| Θ9 | 75 | 80 | - | - Desculpe. | ||||
| Vertical | Θ12 | 75 | 80 | - | - Desculpe. | |||
| Θ6 | 75 | 80 | - | - Desculpe. | ||||
| Relação de contraste |
CR |
Θ = 0 |
700 |
900 |
- |
- |
||
| Transmissão | Tr |
- |
4.6 | 5.4 |
- |
% | ||
| Gamut de cores |
CG |
- |
45 |
50 |
- |
% | ||
|
Reproduçãode cor |
Vermelho |
Rx |
Θ = 0 |
0.601 | 0.631 | 0.661 | - | |
| - Não. | 0.300 | 0.282 | 0.660 | - | ||||
|
Verde |
Gx | 0.252 | 0.282 | 0.312 | - | |||
| G.I. | 0.514 | 0.544 | 0.574 | - | ||||
|
Azul |
Bx | 0.108 | 0.138 | 0.168 | - | |||
| Por | 0.125 | 0.155 | 0.185 | - | ||||
| Cromaticidade branca | Wx |
Θ = 0 |
0.261 | 0.291 | 0.321 | - | ||
| Wy. | 0.304 | 0.334 | 0.364 |
- |
||||
| Tempo de resposta | Tr + Tf |
Ta= 25 C Θ = 0 |
- |
30 |
35 |
ms |
||

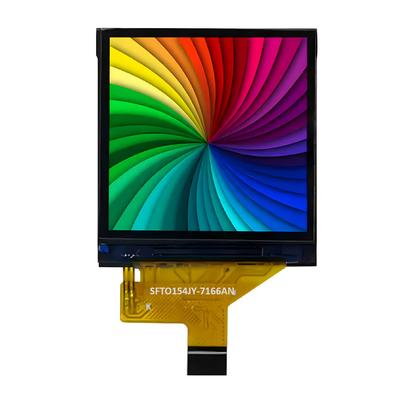

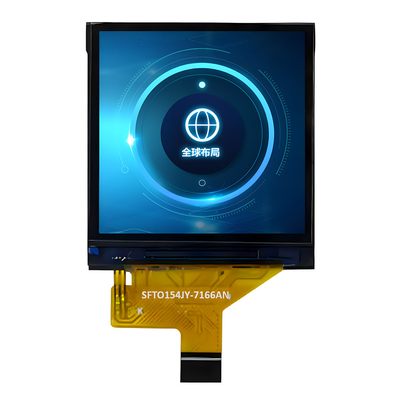

IPS TFT 1,54 polegadas, SPI TFT LCD 1,54 polegadasImagem do produto
Condição do ensaio de fiabilidade
| - Não, não. |
Ponto de referência |
CONDIÇÃO | Critério |
|
1 |
Temperatura elevada(Teste não operacional) |
80°C*240Hrs |
Nenhum defeito de Função operacional à temperatura ambiente Permissível (.A IDD da LCM no período pré e pós-teste deve seguir a especificação
|
|
2 |
Baixa temperatura(Teste não operacional) |
-30°C*240Hrs |
|
|
3 |
Ensaio sem funcionamento a altas temperaturas/umidade |
60°C*90%RH*240Hrs | |
|
4 |
Funcionamento a altas temperaturas Teste
|
70°C*240Hrs |
|
|
5 |
Funcionamento a baixa temperaturaTeste |
-20°C*240Hrs |
|
| 6 | Teste de choque térmico | -20 °C (< 30 min) <> 70 °C (< 30 min) * 10 CÍCLOS |
