Detalhes do produto:
|
| Produto: | 1.3 polegadas IPS TFT LCD | Ecrã táctil: | Sem |
|---|---|---|---|
| Resolução: | pontos 240x240 | Vidro de cobertura: | Personalizável |
| Direção de visualização: | Ângulo de visão livre (80/80/80/80) | Interface: | Interface SPI |
| Número de pin: | 12 pinos | Conexão: | Empilhadeira |
| Luminância de superfície: | 250 cd/m2 (nits) | Duração de vida do LED: | 40,000 horas |
| Certificado: | ISO 9001:2015 / ISO 14001:2015 | Conformidade: | Compatível com o Rohs & Reach |
| Destacar: | 1Display LCD quadrado de 0,3 polegadas,Display LCD quadrado de 240x240 |
||
1.3 polegadas IPS TFT LCD 12 Pins Introdução do produto
O SFTO130JY-7167AN é um ecrã LCD TFT quadrado a cores inteiras com uma diagonal de 1,3 polegadas e uma resolução de 240x240.tornando-o muito conveniente para os usuários programar e usarO tamanho do módulo do modelo SFTO130JY-7167AN é de 26,16x29,22 mm e o tamanho da área ativa é de 23,4x23,4 mm.
A tecnologia IPS utilizada no produto garante que os utilizadores possam experimentar a visão panorâmica da tela e uma excelente experiência do utilizador de qualquer direcção.O controlador ST7789P3 está integrado no módulo, com uma tensão de alimentação lógica de 3,0 V a 3,6 V. Pode funcionar numa faixa de temperatura de -20 °C a +70 °C e a sua faixa de temperatura de armazenamento é de -30 °C a +80 °C.O FPC do SFTO130JY-7167AN pode ser personalizado de acordo com os requisitos do usuário e pode ser equipado com tela sensível ao toque resistiva (RTP) recém-projetada ou tela sensível ao toque capacitiva.
Características
| Ponto | Conteúdo |
| Tamanho do LCD | 1.3 polegadas (diagonalmente) |
| Modo de exibição | Normalmente preto |
| Resolução | 240 ((H) RGB x 240 ((V) |
| Pitch de ponto | 00,0975 (H) x 0,0975 ((V) mm |
| Área activa | 23.4 ((H) x 23,4 (V) mm |
| Tamanho do módulo | 26.16 ((H) x 29.22 ((V) x 1.5Max ((D) mm |
| Disposição de cores | RGB Faixa vertical |
| Interface | SPI |
| IC de unidade | O número de veículos |
| Luminância | 250 (TYP) cd/m2 |
| Direção de visualização | Todas as vistas |
| Iluminação de fundo | 2 LED branco |
| Temporário operacional. | -20°C ~ + 70°C |
| Temperatura de armazenamento. | -30°C~+ 80°C |
| Peso | TBD |
1.3 polegadas IPS TFT LCD 12 pinos Desenho do produto
Definição de pin
| - Não, não. | Símbolo | Descrição |
| 1 | GND | Terra |
| 2 | LEDK | Cátodo de retroiluminação |
| 3 | LEDA | Anodo de luz de fundo |
| 4 | CCC | Fornecimento de alimentação para analógico (2.8V-3.3V) |
| 5 | GND | Terra |
| 6 | GND | Terra |
|
7 |
D/C |
Registro selecionar pin D/C = ¥ 1 ¥: Exibir dados. D/C=0: dados de comando. |
| 8 | CS |
Chip selecionar pin (Low) |
| 9 | SCL | Pin de relógio em série. |
| 10 | SDA | Introdução de dados em série |
| 11 | Reinicialização | Pin de reinicialização do LCM |
| 12 | GND | Terra |
Características elétricas
| Parâmetro | Símbolo | Min. | Tipo | Max. | Unidade |
| Tensão de alimentação lógica | CICV | 1.65 | 1.8/2.8 | 3.3 | V |
| Tensão de alimentação analógica | CCC | 2.6 | 2.8 | 3.3 |
- Não. |
| Corrente de entrada | Identificação |
- Não. |
20 |
- Não. |
mA |
| Luminância |
- Não. |
250 |
- Não. |
Cd/m2 |
Características da luz de fundo
| Ponto | Símbolo | Min. | Tipo | Max. | Unidade |
| Voltagem para a frente | Vf | 3.0 | 3.2 | 3.4 | V |
| Corrente para a frente | Se |
- Não. |
20 |
- Não. |
mA |
| Tempo de vida útil |
- Não. |
- Não. |
40000 |
- Não. |
Horas |
Características ópticas
| Ponto | Símbolo | Condições de medição | Minha. | Tipo. | Max. - O quê? | Unidade | |
| Tempo de resposta | Tr+Tf | θ = 0o φ = 0o | 25 oC |
- |
30 | 35 |
ms |
|
Ângulo de visão |
θ |
φ = 0o | 25 oC | - | 80 | - |
Deg |
| φ = 180o | 25 oC | - | 80 | - | |||
|
θ |
φ = 90o | 25 oC | - | 80 | - | ||
| φ = 270o | 25 oC | - | 80 | - | |||
| Relação de contraste | CR | - | 25 oC | 800 | - | - | |
|
Cor da Coordenada CIE |
Branco | X | 25 oC | 0.300 | 0.302 | 0.304 |
- |
| Y | 25 oC | 0.323 | 0.325 | 0.327 | |||
| Vermelho | X | 25 oC | 0.622 | 0.624 | 0.626 | ||
| Y | 25 oC | 0.327 | 0.329 | 0.331 | |||
|
Verde |
X | 25 oC | 0.286 | 0.288 | 0.290 | ||
| Y | 25 oC | 0.520 | 0.522 | 0.524 | |||
|
Azul |
X | 25 oC | 0.134 | 0.136 | 0.138 | ||
| Y | 25 oC | 0.135 | 0.137 | 0.139 | |||
| Transmissão (com polarizador) | 4. 18 | 4.65 | % | ||||

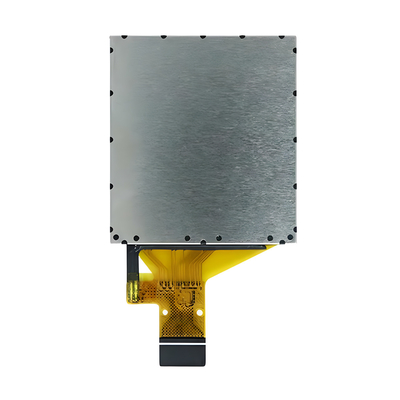

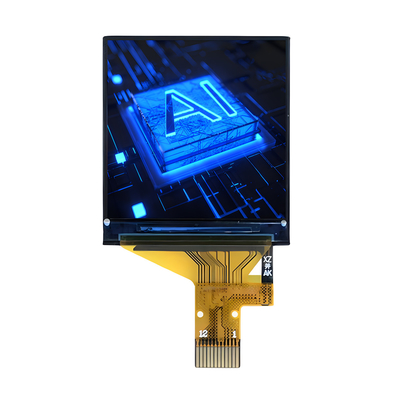

1.3 polegadas IPS TFT LCD 12 Pins Imagem do produto
