Detalhes do produto:
|
| Produto: | Exposição de 2,4 IPS TFT da polegada | tela sensível ao toque: | Ecrã táctil resistivo |
|---|---|---|---|
| Resolução: | 240*320 | Direção de visualização: | Todos os ângulos de vista |
| Interface: | MCU (customizavel) | Número de pin: | 25 pinos (customizáveis) |
| Conexão: | Plug-in (customizável) | Luminância de superfície: | 800 cd/m2 (customizável) |
| IC do condutor: | ST7789V | Duração de vida do LED: | 40,000 horas |
| Temperatura operacional.: | -20°C a +70°C | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | Exposição de TFT LCD de 2,4 polegadas,240X320 Módulo de ecrã táctil resistivo |
||
SF-TC240H-8269B-T Especificação (2019-12-12) _20...
Descrição
SAEF TECHNOLOGY SF-TC240H-8269B-T é um ecrã LCD TFT do tipo IPS com uma diagonal de 2,4 polegadas.O produto tem um ângulo de visão de 80 graus de qualquer direção. As dimensões externas deste produto são 60,26 * 42,72 * 3 mm, utilizando a interface ST7789V driver IC e MCU. A faixa de temperatura de trabalho deste produto é de -20 ° C a +70 ° C,que possam satisfazer os requisitos da grande maioria das aplicações do produtoEste produto está equipado com um ecrã táctil resistivo (RTP), que é mais conveniente de usar e proporciona uma experiência de utilizador muito boa.
Características
|
Tipo:
|
2.4 polegadas TFT IPS LCD
|
|
Tamanho da tela:
|
60.26 * 42.72 * 3 mm
|
|
Local de origem:
|
Guangdong, China
|
|
Marca:
|
Exibição do SAEF
|
|
Brilho:
|
800 nits
|
|
Relação de resolução:
|
240X320
|
|
Tipo de interface:
|
MCU
|
|
Voltagem de funcionamento:
|
2.8V
|
|
Ângulo de visão:
|
Todos os ângulos de visão
|
|
Luz de fundo:
|
quatro luzes LED
|
|
IC do controlador:
|
O que é o nome do produto?
|
|
Temperatura de funcionamento:
|
-20°C-+70°C
|
|
Temperatura de armazenamento:
|
-30°C-+80°C
|
Aplicação
Este módulo LCD TFT de 2,4 ̊ é amplamente utilizado em controle remoto, dispositivo portátil médico, pequeno instrumento de medição, analisadores, relógio inteligente, dispositivos vestíveis, etc.
Desenho
Descrição do PIN
| - Não, não. | NOME PIN | O/O | Descrição |
| 1 | LED_K | O | Cátodo LED |
| 2 | LED_A | O | Anodo LED |
| 3 | GND | Eu... | Terra |
| 4 | CCC | Eu... | Fornecimento de energia 2.8V Voltagem |
| 5 | CICV | Eu... | Fornecimento de energia 2.8V/1.8V Voltagem |
| 6 | FMARK | O | Pin de saída de efeito de lágrima |
| 7 | /CS | Eu... | Pin de entrada para o sinal de seleção de chips |
| 8 | Reinicialização | Eu... | LCM Reiniciar sinal de entrada |
| 9 | RS | Eu... | Selecionar sinal de registo |
| 10 | /WR | Eu... | Escrever pin de entrada de sinal de estroboscópio |
| 11 | /RD | Eu... | Leia o pin de entrada do sinal de estroboscópio |
| 12 | GND | Eu... | Terra |
| 13 a 20 | DB7-DB0 | O/O | Exibe dados de entrada/saída |
| 21 | GND | Eu... | Terra |
| 22 | XR | O | Pin do painel de toque |
| 23 | YD | O | Pin do painel de toque |
| 24 | XL | O | Pin do painel de toque |
| 25 | OU | O | Pin do painel de toque |
Limite absoluto máximo
| Ponto | Símbolo | Valor | Unidade |
| Tensão de alimentação para a lógica | VDD | 1.6~3.3 | V |
| Voltagem de entrada | Vinho | VDD+0.3 | V |
| Temperatura de funcionamento | Topr | - 20 a 70 | °C |
| Temperatura de armazenamento | Tstg | - 30 a 80 | °C |
Luz de fundo LEDEspecificações
| Ponto | Símbolo | MIN | TYP | Max. | UNIT |
Teste |
| Tensão de alimentação | Vf | 3.0 | 3.2 | 3.4 | V | Se=80mA |
| Corrente de abastecimento | Se | - | 80 | - | mA | - |
| Voltagem inversa | - Não. | - | - | 5 | V | - |
| Dissipação de energia | Pd | - | - | mW | - | |
| Intensidade luminosa para LCM |
|
- | 800 | - | Cd/m2 | Se=80mA |
| Uniformidade para a MCL | - | 80 | - | - | Percentagem | Se=80 mA |
| Cor da luz de fundo | Branco | |||||
Especificações do ecrã táctil resistivo
| Ponto | Símbolo | Minha. | Tipo. | Max. - O quê? | unidade | Observação |
| Transparência | - | - | 82 | - | % | JIS K-7105 |
| Neblina | - | - | 1 | - | % | JIS K-7105 |
| Dureza da superfície | - | - | 3 | - | H | 150gf 45° |
| Resistência ao descascamento do FPC | - | 5 | - | N | Para cima 90° | |
| Flexão de FPC | - | - | 3 | - | ciclo | R=1.0, 90° |
| Força de entrada | - | - | 50 | Gf | - | |
| Voltagem nominal | Toque em V | 7 | V | DC | ||
| Resistência do eixo X | Rx | 300 | 900 | PIN FPC | ||
| Resistência do eixo X | - Não. | 200 | 500 | |||
| Linearidade | - | - | ± 15 | ± 2.0 | % | - |
| Falar. | - | - | - | 20 | ms | - |
| Resistência ao isolamento | Ri | 10 | - | - | MΩ | - |
| Notas Vida | - | 100,000 | - | - | Tempos | - |
| Vida de entrada | - | 1,000,000 | - | - | Tempos | - |
Características ópticas
| - Não, não. | Ponto de referência | Símbolo | Condições | Especificações | Unidade | |||
| Min. | Tipo | Max. | ||||||
| 1 | Tempo de resposta | Tr+Tf | 25°C | - | 15 | - | Srta. | |
| 2 | Transmitância (com PL) | T (%) | - | - | 7.1 | - | - | |
| 3 | Taxa de contraste | Cr |
θ=0, |
- | 250 | - | - | |
| 4 |
Observação |
O que é? | θR | CR>10 | - | 80 | - | Deg |
| θL | - | 80 | - | |||||
| Ver. | Θ+ | - | 80 | - | ||||
| - Não. | - | 80 | - | |||||

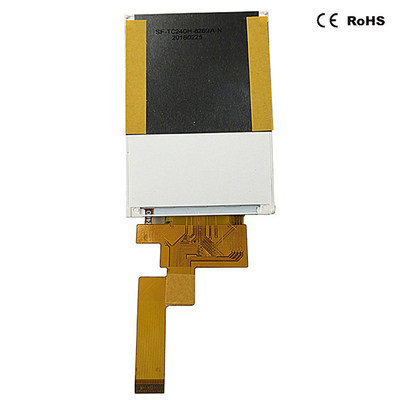

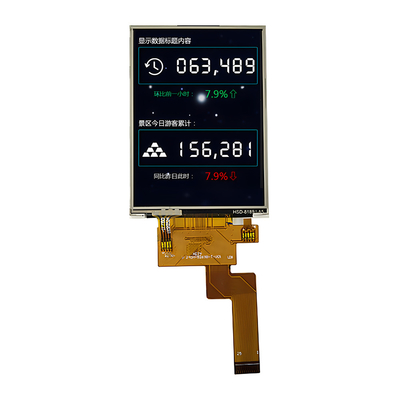

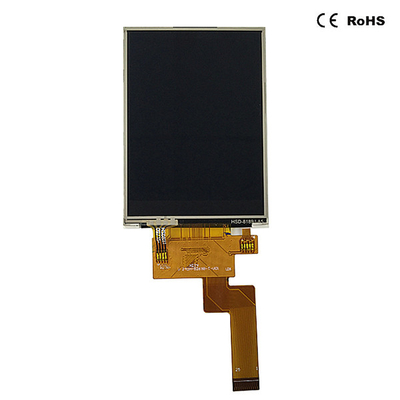

Foto do produto
