Detalhes do produto:
|
| Produto: | Exposição de TFT LCD de 4,3 polegadas | Resolução: | pixéis 480x800 |
|---|---|---|---|
| Interface: | RGB | Direção de visualização: | Todos os ângulos de visão (IPS) |
| tela sensível ao toque: | Com tela táctil Resistive | Luminância de superfície: | 300 cd/m2 (personalizável) |
| IC do condutor: | HX8369-A01 | Conduzindo a tensão: | 2,8 V |
| Temporário operacional.: | -20°C a +70°C | Temperatura de armazenamento.: | -30°C a +80°C |
| Conexão: | ZIF FPC (Customizável) | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | Display LCD TFT IPS 480x800,Tipo de retrato IPS TFT LCD Display,Display LCD TFT IPS com interface RGB |
||
4.3 polegadas IPS TFT 480X800 LCD Display, Tipo de retrato 4.3 polegadas Interface RGB TFT Introdução ao produto
Revisão rápida do produto
Dimensão: 4,3 polegadas IPS TFT Display
Resolução: 480 x 800 pontos
Direcção de visão: IPS todos os ângulos de visão
Interface: RGB
¢ IC do condutor: HX8369
¢ Conselho de Controlo: Não
¢ Brilho (cd/m2): 300
Ecrã táctil: Painel táctil resistivo
Descrição do produto
Este módulo gráfico de TFT é um TFT diagonal de 4,3 polegadas, em cores, este LCD TFT é de baixo consumo, usa uma luz de fundo LED branca,e tem um ecrã táctil resistivo integrado com a ligação trazida para o conector TAB principal para o ecrã.
Este LCD TFT tem um controlador integrado e 2,8v de voltagem única para alimentação e lógica.
Este módulo parece fantástico, mostrando todas as informações a cores.
Informações sobre o produto
| Produto: | 4Display LCD TFT de 0,3 polegadas |
| Resolução: | 480x800 pixels |
| Interface: | RGB |
| Direção de visualização: | Todos os ângulos de visão (IPS) |
| Ecrã táctil: | Com ecrã táctil resistivo |
| Luminância superficial: | 300 Cd/m2 (customizável) |
| IC do condutor: | HX8369-A01 |
| Voltagem de accionamento: | 2.8 V |
| Temperatura de funcionamento: | -20°C a +70°C |
| Temperatura de armazenamento: | -30°C a +80°C |
| Conexão: | ZIF FPC (Customizável) |
| Conformidade: | Compatível com o REACH & RoHS |
4.3 polegadas IPS TFT 480X800 LCD Display, tipo de retrato 4.3 polegadas RGB Interface TFT Desenho do produto
Definição de pin
| - Não, não. | Nome do pin | O/O | Descrição |
| 1 | GND | Eu... | Terra |
| 2 | LEDA | O | Anodo LED |
| 3 | LEDK | O | Cátodo LED |
| 4 | CCC | Eu... | Fornecimento de energia 2.8V Voltagem |
| 5 | CICV | Eu... | Fornecimento de energia 2.8V/1.8V Voltagem |
| 6 | ODS | Eu... | sinal de entrada em série |
| 7 | SDI | Eu... | sinal de entrada em série |
| 8 | GND | Eu... | Terra |
| 9 | SCL_WR | Eu... | Leia o pin de entrada do sinal de estroboscópio |
| 10 | CS | Eu... | Pin de entrada para o sinal de seleção de chips |
| 11 | NC | Eu... | NC |
| 12 | Reinicialização | Eu... | LCM Reiniciar sinal de entrada |
| 13 a 20 | R0-R7 | O/O | Exibe dados de entrada/saída |
| 21 a 28 | G0-G7 | O/O | Exibe dados de entrada/saída |
| 29 a 36 | B0-B7 | O/O | Exibe dados de entrada/saída |
| 37 | DE | Eu... | Sinais de ativação de dados para a operação da interface RGB |
| 38 | GND | Eu... | Terra |
| 39 | PLK | Eu... | Sinal de relógio de pontos para operação de interface RGB |
| 40 | GND | Eu... | Terra |
| 41 | HS | Eu... | Sinal de sincronização horizontal de linha |
| 42 | VS | Eu... | Sinal de sincronização vertical do quadro |
| 43 | Identificação | - | - |
| 44 | PWM | Eu... | Este pin está ligado ao condutor externo do LED. |
| 45-46 | GND | Eu... | Terra |
| 47 | OU | O | Pin do painel de toque |
| 48 | XL | O | Pin do painel de toque |
| 49 | YD | O | Pin do painel de toque |
| 50 | XR | O | Pin do painel de toque |
| 51 | GND | Eu... | Terra |
Características de CC
| Ponto | Símbolo | Min. | Tipo | Max. | Unidade | Condição de ensaio |
| Tensão de funcionamento | VDD | 2.6 | 2.8 | 3.3 | V | - |
| Corrente de alimentação | IDD | - | - | 5 | mA | VDD=2,8V, Ta=25°C |
| Voltagem de entrada | VIH | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| Corrente de fuga de entrada | IIL | - Um.0 | - | 1.0 | mA | VIN=VDD ou VSS |
Nota: uma tensão superior a esta pode danificar o módulo.
Luz de fundo Características elétrico-ópticas
| Ponto | Símbolo | MIN | TYP | Max. | Unidade |
Teste Condição |
Notas |
| Tensão de alimentação | Vf | - | 25.6 | - | V | Se=20 mA | - |
| Corrente de abastecimento | Se | - | 20 | - | mA | - | - |
| Voltagem inversa | - Não. | - | - | 5 | V | - | |
| Dissipação de energia | Pd | - | - | - | mW | - | |
| Intensidade luminosa para LCM |
- |
- | 300 | - | Cd/m2 | Se=20mA | - |
| Uniformidade para a MCL | - | 80 | - | - | Percentagem | Se=20 mA | - |
| Cor da luz de fundo | Branco | ||||||
Características ópticas
| - Não, não. | Ponto de referência | Símbolo | Condições | Especificações | Unidade | |||
| Min. | Tipo | Max. | ||||||
| 1 | Tempo de resposta | Tr+Tf | 25°C | - | 15 | - | Srta. | |
| 2 | Transmitância (com PL) | T (%) | - | - | 7.1 | - | - | |
| 3 | Taxa de contraste | Cr |
θ=0, Ângulo de visão normal |
- | 250 | - | - | |
| 4 |
Observação Ângulo
|
O que é? | θR | CR>10 | - | 80 | - | Deg |
| θL | - | 80 | - | |||||
| Ver. | Θ+ | - | 80 | - | ||||
| - Não. | - | 80 | - | |||||

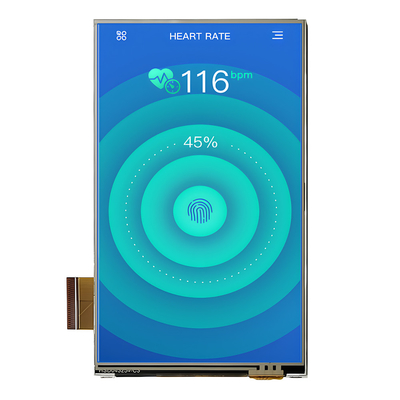

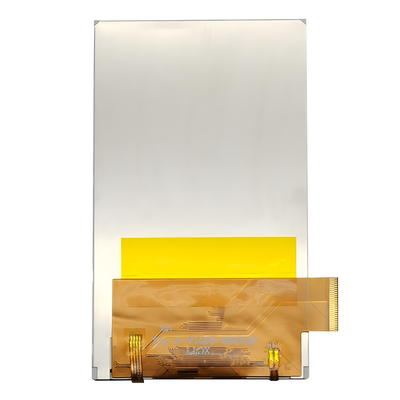

4.3 polegadas IPS TFT 480X800 LCD Display, tipo de retrato 4.3 polegadas RGB Interface TFT Imagem do produto
