Detalhes do produto:
|
| Produto: | 3.2" LCD TFT IPS | Resolução: | pixéis 480x800 |
|---|---|---|---|
| Interface: | RELAÇÃO DO RGB | Direção de visualização: | IPS Todos os ângulos de visão |
| tela sensível ao toque: | sem ecrã táctil | Número de pin: | 39 pinos |
| Conexão: | ZIF FPC | Luminância de superfície: | 350 cd/m2 |
| IC do condutor: | HX8369 | Temporário operacional.: | -20°C a +70°C |
| Temperatura de armazenamento.: | -30°C a +80°C | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | 3.2 polegadas IPS TFT LCD,480x800 pixels IPS TFT LCD,Ecrã LCD IPS de 3 |
||
3.2 polegadas IPS TFT LCD 480x800 pixels, 3,2 polegadas LCD Screen RGB Interface Introdução ao produto
O SF-TC320S-9951H-N é um módulo de exibição TFT LCD de 3,2 polegadas, modo retrato 480x800.A tensão de alimentação (VCC) para acionar o painel LCD é de 2.6V a 3.3V.Este TFT de tipo IPS-LCD de 3,2 polegadas pode operar a temperaturas que variam de -20 °C a +70 °C; Sua temperatura de armazenamento está entre -30 °C e +80 °C.
O ecrã LCD TFT de 3,2 polegadas é um pequeno módulo de exibição adequado para uma variedade de aplicações, incluindo
Dispositivos de Internet das Coisas (IoT): adequados para integração em dispositivos de IoT, como sistemas domésticos inteligentes e sistemas de controlo industrial.
Dispositivos médicos: Ideal para uso em desfibriladores portáteis, bombas de insulina e outros dispositivos médicos de monitoramento e diagnóstico.
Automação industrial: Perfeito para implantação em sistemas de controle de máquinas, sistemas de controle de processos e sistemas de monitoramento dentro da automação industrial.
Jogos: Bem adaptado para integração em aplicações de jogos, como consoles de jogos portáteis.
Estas aplicações representam apenas alguns exemplos das diversas utilizações potenciais de um ecrã TFT de 3,2 polegadas.A utilização específica dependerá dos requisitos do produto e das características e desempenho desejados do ecrã..
Características
Informações sobre o produto
| Produto: | 3.2" LCD TFT IPS |
| Resolução: | 480x800 pixels |
| Interface: | Interface RGB |
| Ecrã táctil: | Sem tela sensível ao toque |
| Conexão: | ZIF FPC |
| IC do condutor: | HX8369 |
| Direção de visualização: | IPS Todos os ângulos de visão |
| Número do pin: | 39 pinos |
| Luminância superficial: | 350 Cd/m2 |
| Temperatura de funcionamento: | -20°C a +70°C |
| Temperatura de armazenamento: | -30°C a +80°C |
| Conformidade: | Compatível com o REACH & RoHS |
3.2 polegadas IPS TFT LCD 480x800 pixels, 3,2 polegadas LCD Screen RGB Interface Desenho do produto
Definição de pin
| - Não, não. | NOME PIN | O/O | Descrição |
| 1 | GND | Eu... | Terra |
| 2 | CICV | Eu... | Fornecimento de energia 2.8V/1.8V Voltagem |
| 3 | CCC | Eu... | Fornecimento de energia 2.8V Voltagem |
| 4 | CS | Eu... | Pin de entrada para o sinal de seleção de chips |
| 5 | SCL | Eu... | Signalização do relógio SPI |
| 6 | SDA | O/O | Interface SPI Pin de entrada/saída |
| 7 | Reinicialização | Eu... | LCM Reiniciar sinal de entrada |
| 8 | ENABLE | Eu... | Dados de entrada permitir controlo |
| 9 | DOTCLK | Eu... | Sinal de relógio para amostrar cada data |
| 10 | HSYNC | Eu... | Sinal de sincronização horizontal |
| 11 | VSYNC | Eu... | Sinal de sincronização vertical |
| 12 a 17 | B0-B5 | O/O | Exibe dados de entrada/saída |
| 18 a 23 | G0-G5 | O/O | Exibe dados de entrada/saída |
| 24 a 29 | R0-R5 | O/O | Exibe dados de entrada/saída |
| 30 | NC | - | Abertura |
| 31 | LED-K | O | Cátodo LED |
| 32 | NC | - | Abertura |
| 33 | LED-A | O | Anodo LED |
| 34 | NC | - | Abertura |
| 35 | XL | Eu... | Pin do painel de toque |
| 36 | XR | Eu... | Pin do painel de toque |
| 37 | OU | Eu... | Pin do painel de toque |
| 38 | YD | Eu... | Pin do painel de toque |
| 39 | GND | Eu... | Terra |
Limite máximo absoluto
| Ponto | Símbolo | Valor | Unidade |
| Tensão de alimentação para a lógica | VDD | 0.3~4.6 | V |
| Voltagem de entrada | Vinho | VDD+0.3 | V |
| Temperatura de funcionamento | Topr | - 20 a 70 | °C |
| Temperatura de armazenamento | Tstg | - 30 a 80 | °C |
| Ponto | Símbolo | MIN | TYP | Max. | Unidade |
Teste Condição |
Notas |
| Tensão de alimentação | Vf | 19.2 | V | Se= 20 mA | - | ||
| Corrente de abastecimento | Se | - | 15 | 20 | mA | - | - |
| Voltagem inversa | - Não. | - | - | 5 | V | - | |
| Dissipação de energia | Pd | - | 288 | - | mW | - | |
| Intensidade luminosa para LCM |
- |
280 | 350 | - | Cd/m2 | Se= 20 mA | - |
| Uniformidade para a MCL | - | 80 | - | - | Percentagem | Se= 20 mA | - |
| Cor da luz de fundo | Branco | ||||||
| - Não, não. | Ponto de referência | Símbolo | Condições | Especificações | Unidade | Notas | |||
| Min. | Tipo | Max. | |||||||
| 1 | Tempo de resposta | Tr+Tf | 25°C | - | 25 | - | Srta. | (1) (2) | |
| 2 | Transmitância (com PL) | T (%) | - | - | 6.1 | - | - | - | |
| 3 | Taxa de contraste | Cr |
θ=0, Ângulo de visão normal |
400 | 500 | - | - | (1) (3) | |
| 4 |
Observação Ângulo
|
O que é? | θR | CR>10 |
|
80 | - | Deg | - |
| θL | 80 | - | |||||||
| Ver. | Θ+ | 80 | - | ||||||
| - Não. | 80 | - | |||||||

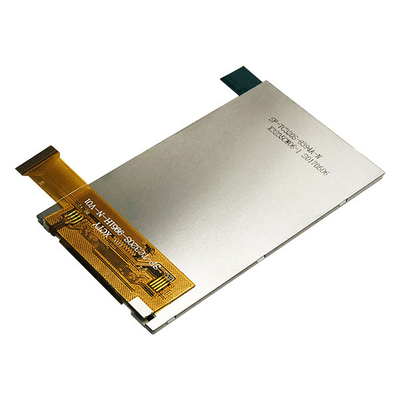

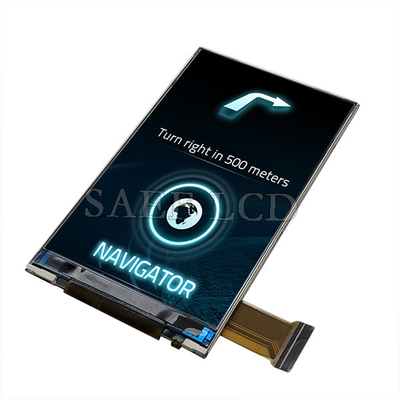

3.2 polegadas IPS TFT LCD 480x800 pixels, 3,2 polegadas LCD Screen RGB Interface Imagem do produto
Palavra-chave de pesquisa: tft 3.2", 3.2 tft lcd, 3.2" tft lcd, 3.2 polegadas tft lcd, tft lcd 3.2, 3,2 "tft display, 3,2 "tft display, 3,2 "tft display, 3,2 "tft display, 3,2 "tft display, 3,2 "tft display, 3,2 "tft lcd display, 3,2 "tft screen, 3,2 "tft screen, 3,2 "tft screen, 3,2 "tft screen, 3,2 "tft screen, 3,2 "tft screen, 3,2 "tft screen,Ecrã LCD TFT de 3,2 polegadas, 480x800 IPS TFT, 3,2 polegadas IPS, 3,2 polegadas 800x480
