Detalhes do produto:
|
| Produto: | 1.54 polegadas PCAP TFT display | tela sensível ao toque: | com ecrã sensível ao toque capacitivo |
|---|---|---|---|
| Resolução: | 320x320 | Direção de visualização: | IPS Todos os ângulos de visão |
| IC do condutor: | ST7796S | Número de pin: | 12 pinos |
| Conexão: | Conector (OK-14GM012-04) | Luminância de superfície: | 300 cd/m2 (nits) |
| Interface: | Mipi | Duração de vida do LED: | 40,000 horas |
| Temperatura de funcionamento: | °C -20 a 70 | Temperatura de armazenamento: | -30 a 80 °C |
| Certificado: | ISO 9001:2015 / ISO 14001:2015 | Conformidade: | Compatível com o Rohs & Reach |
| Destacar: | Exibição TFT quadrada 320x320,Display TFT quadrado com ecrã sensível ao toque |
||
1.54 polegadas Quadrado TFT Display, 320 * 320 Pixels 1,54 polegadas capacitivo touchscreen Introdução do produto
SAEF Technology SF-TC154B-8873A-CT TFT LCD display é um display TFT LCD de 1,54 polegadas IPS com resolução de 320x320 pixels.Este módulo de exibição LCD TFT é incorporado com controlador ST7796S ou IC equivalenteEsta tela LCD TFT de alto brilho é de 2,8V (valor típico) para tensão operacional.
O módulo TFT SF-TC154B-8873A-CT é um módulo LCD de modo quadrado, com luminosidade de 300 cd/m2.Se quiser aumentar a luminosidade, por favor contacte-nos para mais suporte técnico.
Características:
1Esta tela TFT de 1,54 polegadas mede 1,54 polegadas em diagonal e tem uma resolução de 320x320 quadrados.
2Este ecrã PCAP TFT de 1,54 polegadas é um LCD TFT de cores inteiras com tela sensível ao toque capacitiva (CTP), e o CTP é a interface IIC.
3Este módulo LCD TFT de 1,54 polegadas suporta interfaces MIPI.
4O tamanho do módulo desta tela LCD de 1,54 polegadas é de 31,52x33,72x1,15 mm (sem tela sensível ao toque), 35,7x39,5x2,3 mm (com tela sensível ao toque), e o tamanho da área ativa é de 27,74 x 27,74 mm.
5Esta tela sensível ao toque capacitiva de 1,54 polegadas tem um controlador ST7796S incorporado com uma gama de tensão de alimentação lógica de 2,6 V a 3,3 V.
6Este ecrã táctil TFT de 1,54 polegadas pode funcionar em temperaturas de -20°C a +70°C, e a sua faixa de temperatura de armazenamento é de -30°C a +80°C.
7Este LCD TFT de 1,54 polegadas tem um brilho de superfície de 300 cd/m2, se você quiser usá-lo como modo paisagístico ou ajustar o brilho, entre em contato conosco para mais suporte técnico.
8Este ecrã TFT de 1,54 polegadas importa sinais através do número de peça do conector de 12 pinos: OK-14GM012-04.
9tela LCD TFT de 1,54 polegadas com opcional resolução de 240 * 240 pontos, nosso número de modelo SF-TC154B-8945B-N.
10Esta tela TFT de 320*320 pixels 1.54 polegadas é amplamente utilizada em medidores e instrumentos, dispositivo GPS, terminal POS, leitor de dinheiro, scanner, automação residencial, telefone de conferência, analisadores, eletrodomésticos,Automatização residencial, sistema de segurança, etc.
Informações sobre o produto:
| Produto: | 1.54 polegadas PCAP TFT Display |
| Resolução: | 320x320 |
| Ecrã táctil: | Com ecrã sensível ao toque |
| Direção de visualização: | IPS Todos os ângulos de visão |
| Número do pin: | 12 pinos |
| IC do condutor: | ST7796S |
| Conexão: | Conector (OK-14GM012-04) |
| Interface: | MIPI |
| Luminância superficial: | 300 Cd/m2 (nits) |
| Duração de vida do LED: | 40000 horas |
| Temperatura de funcionamento: | -20 a 70 °C |
| Temperatura de armazenamento: | -30 a 80 °C |
| Conformidade: | Compatível com o Rohs & Reach |
| Certificado: | ISO 9001:2015 / ISO 14001:2015 |
1Display TFT quadrado de 0,54 polegadas, 320*320 pixels 1,54 polegadas Capacitivo touchscreen Desenho do produto
Definição de pin:
Pin1 GND I/O Ground
Pin2 CP I DSI-CLK+ sinais de relógio
Pin3 CN sinais de I/O DSI-CLK-horário
Pin4 GND I Terreno
Pin5 D0P I DSI-D0+ sinais de relógio
Pin6 D0N I DSI-D0- sinais de relógio
Pin7 GND I/O Ground
Pin8 LED+ I LED Anodo
Pin9 LED- Cátodo LED de entrada/saída
Pin10 RESET I/O LCM Reset sinal de entrada
Pin11 TE I Potência de efeito de rasgão
Pin12 Fonte de alimentação de entrada/saída VCC 2.8V
Definição do PIN CTP:
Pin1 GND
Pin2 VDD
Pin3 SCL
Pin4 INT
Pin5 SDA
Pin6 RST
Pin7 Não há ligação
Pin8 Sem ligação
Pin9 Não há ligação
Pin10 Nenhuma ligação

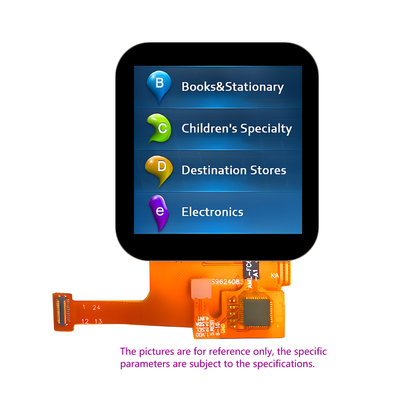

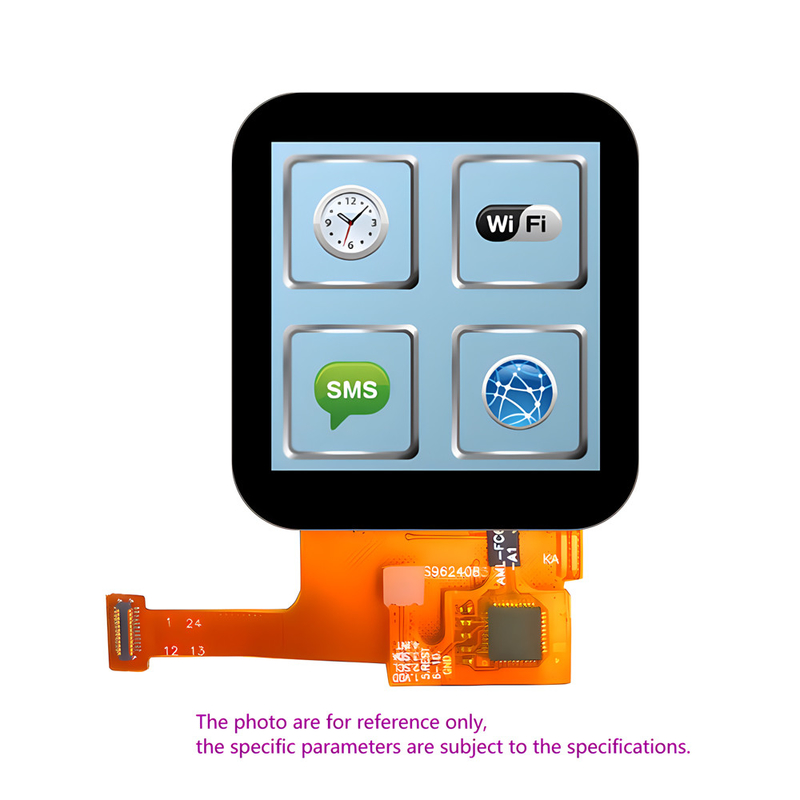

1Display TFT quadrado de 0,54 polegadas, 320*320 pixels 1,54 polegadas Capacitive Touchscreen Imagem do produto
