Detalhes do produto:
|
| Produto: | 4 polegadas IPS TFT LCD | Resolução: | 540x1080 pixels |
|---|---|---|---|
| Direção de visualização: | IPS Todos os ângulos de visão | Ecrã de Toque: | Sem, Resistivo e PCAP Opcional |
| Lente da tampa: | Pode ser personalizado | Luminância de superfície: | 350 cd/m2 (personalizável) |
| Interface: | MIPI (customizável) | Número de pin: | 30 pinos |
| Conexão: | Tipo de conector (personalizável) | IC do condutor: | ST7703 |
| Temporário operacional.: | -20°C a +70°C | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | 4 polegadas IPS TFT LCD,540x1080 IPS TFT LCD,30 polegada TFT LCD do Pin 4 |
||
4 polegadas 540x1080 PPI altoIPSTFT LCD ST7703S MIPI Interface Introdução ao produto
SAEF TECHNOLOGY SF-TO400AS-8986A-N é um ecrã TFT-LCD de 4 polegadas com 540 (RGB) X 1080 pontos (540 pixels horizontais por 1080 pixels verticais).A tensão de alimentação (VCC) do painel LCD de condução é de é 2.4V a 3.3V, tensão típica é de 2.8V. e suportando interface MIPI. Pode ser usado em sistemas incorporados, automação, GPS, equipamentos médicos, dispositivo industrial, casa inteligente,Equipamento de segurança que exige um ecrã TFT de alta qualidade e imagem colorida.
SF-TO400AS-8986A-N é um tipo IPS-LCD (IPS significa In-plane Switching) TFT com brilho 350 cd/m2 (valor típico). o brilho pode ser personalizado atingindo 1000 nits.Pode funcionar a temperaturas de -20°C a +70°CAs suas temperaturas de armazenagem variam de -30°C a +80°C.
Características do produto
| Produto: | 4 polegadas IPS TFT LCD | Resolução: | 540x1080 pixels |
|---|---|---|---|
| Direção de visualização: | IPS Todos os ângulos de visão | Ecrã táctil: | Sem resistência e PCAP opcional |
| Lente de cobertura: | Pode ser personalizado | Luminância superficial: | 350 Cd/m2 (customizável) |
| Interface: | MIPI (personalizável) | Número do pin: | 30 pinos |
| Conexão: | Tipo de conector (personalizável) | IC do condutor: | ST7703 |
| Temperatura de funcionamento: | -20°C a +70°C | Conformidade: | Compatível com o REACH & RoHS |
Por que escolher-nos?
1Nós fornecemos soluções personalizadas de LCD Display
O seu produto tem requisitos especiais de aplicação, especificações elétricas, especificações ópticas, características de toque ou dimensões mecânicas que exigem exibições personalizadas?SAEF pode atender às suas necessidades de LCD personalizado.
2. Soluções totais para ecrã táctil e visualização
Está preocupado com a montagem do ecrã sensível ao toque e do ecrã de exibição?A SAEF pode fornecer telas sensíveis ao toque personalizadas e padrão, incluindo soluções multi-toque resistentes e capacitivas, incluindo serviços de ligação de ar e óptica..
3Compromisso com a qualidade e a fiabilidade
A SAEF é qualificada pela ISO9001:2015 e ISO14000, cumprindo as normas RoHS, REACH e outras normas ambientais nos mercados globais.Ensaios de fiabilidade e envelhecimento.
4- Fornecimento a longo prazo
Em circunstâncias normais, os produtos que recomendamos podem ser fornecidos por mais de 5 anos.Faremos planos alternativos com antecedência para garantir as suas necessidades de abastecimento a longo prazo.
4 polegadas 540x1080 PPI altoIPSTFT LCD ST7703S MIPI Interface Desenho do produto
| Não | SÍMBOLO | Função |
| 1 | RST_LCM | Este sinal irá redefinir o dispositivo e deve ser aplicado para inicializar corretamente o chip. |
| 2 | TE_LCM | O sinal de efeito de rasgo é usado para sincronizar a MCU para escrever em memória. |
| 3 | GND | Terra de potência |
| 4 | TDP0 | Faixa de dados MIPI |
| 5 | TDN0 | Faixa de dados MIPI |
| 6 | GND | Terra de potência |
| 7 | TDP1 | Faixa de dados MIPI |
| 8 | TDN1 | Faixa de dados MIPI |
| 9 | GND | Terra de potência |
| 10 | TDP2 | Faixa de dados MIPI |
| 11 | TDN2 | Faixa de dados MIPI |
| 12 | GND | Terra de potência |
| 13 | TDP3 | Faixa de dados MIPI |
| 14 | TDN3 | Faixa de dados MIPI |
| 15 | GND | Terra de potência |
| 16 | TCP | MIPI Clk |
| 17 | CNT | MIPI Clk |
| 18 | GND | Terra de potência |
| 19 | Capacidade de carga | Fornecimento de energia para o sistema I/O. IOVCC = 1,65 V ~ 3,3 V. |
| 20 | LEDA | Anodo LED |
| 21 | LEDK | Cátodo LED |
| 22 | ID1 | Identificação |
| 23 | NC | NC |
| 24 | VDD2V8 | Fornecimento de energia para analógico, VDD=2,5V~3,3V. |
| 25 | NC | NC |
| 26 | SDA_CTP | sinal de dados I2C do painel táctil; se não estiver utilizado, deixe este pin aberto. |
| 27 | SCL_CTP | O sinal de relógio I2C do painel de toque; Se não for usado, deixe este pin aberto. |
| 28 | EINT_CTP | Interromper o sinal para o processador principal do painel táctil; se não estiver em uso, deixe este pin aberto. |
| 29 | RST_CTP | Reinicie o painel de toque do sistema; se não estiver usado, deixe este pin aberto. |
| 30 | VDD2.8_CTP | Fornecimento de energia para analógico, VDD=2,4V~3,3V. |
| Ponto | Símbolo | Minha. | Max. - O quê? | Unidade | |
| Tensão de alimentação | Fornecimento de energia | VDD | -Não.3 | +4.6 | V |
| Análogo | - Não. | - Não. | - Não. | V | |
| O | DIOVD | -Não.3 | +4.6 | V | |
| Voltagem de entrada | Vi | -Não.3 | IOVDD+0.3 | V | |
| Temperatura de armazenamento | TSgt. | - Trinta | + 70 | oC | |
| Temperatura de funcionamento | TOperação | - 20 | +60 | oC | |
| Umidade de armazenamento | HSgt. | 10 | Nota 1 | % RH | |
| Umidade de funcionamento | HOperação | 10 | Nota 1 | % RH | |
| Ponto | Símbolo | Minha. | Tipo. | Max. - O quê? | Unidade | |
| Tensão de alimentação | Fornecimento de energia | VDD | 2.4 | 2.8 | 3.3 | V |
| Análogo | VCI | 2.4 | 2.8 | 3.3 | V | |
| O | DIOVD | 1.65 | 1.8/2.8 | 3.3 | V | |
| Lógica Baixa tensão de entrada | VIL | -0.3IOVDD | - Não. | 0.3IOVDD | V | |
| Lógica Alta tensão de entrada | VIH | 0.7IOVDD | - Não. | DIOVD | V | |
| Lógica Baixa tensão de saída | VOL | - Não. | - Não. | 0.2IOVDD | V | |
| Lógica Alta tensão de saída | VOH | 0.8IOVDD | - Não. | - Não. | V | |
| Consumo atual | Exibição normal | Ivdd | - Não. | 50 | - Não. | mA |
| Modo de espera | Ivdd | - Não. | 30 | - Não. | uA | |
| Frequência de quadros | fFR | - Não. | 60 | - Não. | Hz | |
Especificações ópticas
| Luz de fundo ligada (Modo de transmissão) | Ponto | Símbolo | Condição | Especificações | Unidade | |||
| Minha. | Tipo. | Max. - O quê? | ||||||
|
Luminância ligada superfícieEu...f= 20 mA) |
Lv |
Normalmente. visualização ângulo θX= θY= 0o |
- |
350 |
- |
cd/m2 |
||
| Relação de contraste | CR | - | 600 | - | - | |||
| Tempo de resposta | TR | - | 10 | 20 |
ms |
|||
| TF | - | - | 20 | 30 | ||||
|
Cromaticidade Transmissora |
Vermelho | XR |
- |
0.614 | 0.644 | 0.674 | - | |
| YR | 0.290 | 0.320 | 0.350 | - | ||||
| Verde | XG | 0.270 | 0.300 | 0.330 | - | |||
| YG | 0.540 | 0.570 | 0.600 | - | ||||
| Azul | XB | 0.104 | 0.134 | 0.164 | - | |||
| YB | 0.097 | 0.127 | 0.157 | - | ||||
| Branco | XW | 0.267 | 0.297 | 0.327 | - | |||
| YW | 0.302 | 0.332 | 0.362 | - | ||||
|
Observação Ângulo |
Horizontal | θX+ |
Centro CR≥10 |
- | 80 | - |
- Desculpe. |
|
| θX- | - | 80 | - | |||||
| Vertical al | θY+ | - | 80 | - | ||||
| θY- | - | 80 | - | |||||
| NTSC Ratio ((Gamut) | - | - | - | 60 | - | % | ||

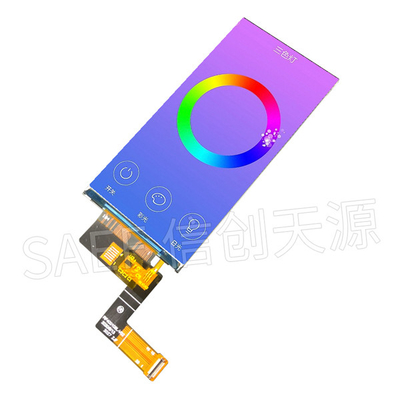

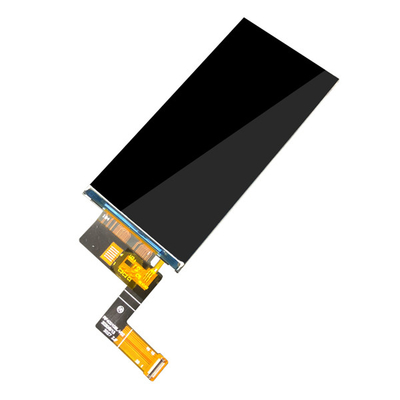

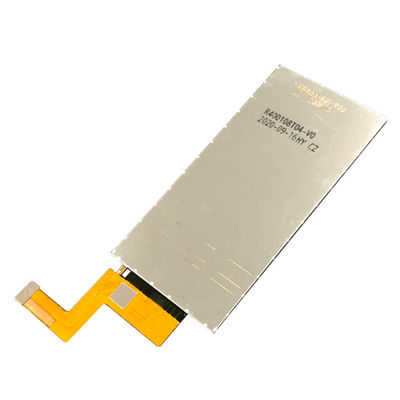

4 polegadas 540x1080 PPI altoIPSTFT LCD ST7703S MIPI Interface Imagem do produto
