Detalhes do produto:
|
| produto: | 2,1" polegada IPS circular TFT LCD | Definição: | pontos 480x480 |
|---|---|---|---|
| Relação: | 3 linha SPI + 18 bocados RGB | Tela táctil: | Pode ser personalizado |
| Sentido de vista: | IPS (80/80/80/80) | Motorista IC: | ST7701S |
| Número de Pin: | 40 pinos | Tamanho do módulo: | 56,18 x 59,71 x 2,3 milímetros |
| Área ativa: | diâmetro de 53,28 milímetros | Conexão: | Obstruir (pode ser personalizado) |
| Luminância de superfície: | 300 cd/m2 (lêndeas) | Temp de funcionamento.: | -20℃ a +70℃ |
| Vida do diodo emissor de luz: | 40.000 horas | Conformidade: | ALCANCE & RoHS complacentes |
| Destacar: | Círculo IPS TFT LCD,480x480 IPS TFT LCD,Exposição do lcd do tft do círculo do RGB |
||
2,1" controlador IC IPS da exposição ST7701S de TFT 480x480 LCD do círculo da polegada toda a relação dos ângulos de visão SPI+RGB
2,1 polegadas em volta de TFT LCD, TFT LCD circular 2,1" descrição
A tecnologia SF-TC210B-8947A-N de Saef é um tamanho diagonal 2,1" módulo circular de TFT LCD da polegada com os pixéis da definição 480x480. Este módulo é construído dentro com ST7701S IC; inclui o controlador e as funções de IC do motorista, suportam a linha RGB e 3 relação de 18bits de SPI, e escala da tensão de fonte (Vdd) de 2.5V a 4.8V, 2.8V típico.
O módulo de SF-TC210B-8947A-N TFT LCD é modo circular com brilho 300 lêndeas (valor típico). O módulo igualmente está disponível para o tela táctil Resistive e o tela táctil capacitivo projetado opcionais. SF-TC210B-8947A-N pode operar-se em temperaturas de -20℃ a +70℃; sua escala de temperaturas do armazenamento de -30℃ a +80℃. Este 2,1" módulo de TFT LCD da polegada são amplamente utilizado na máquina do café, no forno de micro-ondas, no varredor, na domótica, no sistema do controle de acesso, no equipamento de monitoração, nos analisadores, no sistema de segurança, no sistema de irrigação do jardim, etc.
| Produto: | 2,1" polegada IPS circular TFT LCD | Definição: | pontos 480x480 |
|---|---|---|---|
| Relação: | 3 linha SPI + 18 bocados RGB | Tela táctil: | Pode ser personalizado |
| Sentido de vista: | IPS (80/80/80/80) | Motorista IC: | ST7701S |
| Pin Number: | 40 pinos | Tamanho do módulo: | 56,18 x 59,71 x 2,3 milímetros |
| Área ativa: | diâmetro de 53,28 milímetros | Conexão: | Obstruir (pode ser personalizado) |
| Luminância de superfície: | 300 Cd/m2 (lêndeas) | Temp de funcionamento.: | -20℃ a +70℃ |
| Vida do diodo emissor de luz: | 40.000 horas | Conformidade: | ALCANCE & RoHS complacentes |
Pin Definition
Pin1, LEDA, ânodo do diodo emissor de luz.
Pin2, LEDK, cátodo do diodo emissor de luz.
Pin3, LEDK, cátodo do diodo emissor de luz.
Pin4, terra, Terra.
Pin5, VCI, Fonte de alimentação.
Pin6, RST, Sinal de restauração, ponto baixo ativo.
Pin7, NC.
Pin8, NC.
Pin9, SDA, Sinal de dados de SPI.
Pin10, SCK, sinal de pulso de disparo de SPI.
Pin11, CS, Sinal seleto da microplaqueta de SPI.
Pin12, PCLK, sinal de pulso de disparo do ponto do RGB.
Pin13, DE, Os dados do RGB permitem o sinal.
Pin14, VSYNC, Sinal de sincronização do quadro do RGB.
Pin15, HSYNC, Linha sinal do RGB de sincronização.
Pin16~Pin33, sinal de dados do RGB. (DB0: LSB azul; DB5: MSB azul; DB6: LSB verde; DB11: MSB verde; DB12: LSB vermelho; DB17: MSB vermelhos)
Pin34, terra, Terra.
Pin35, TP_INT, Interrup do toque.
Pin36, TP_SDA, sinal de dados do toque I2C.
Pin37, TP_SCL, sinal de pulso de disparo do toque I2C.
Pin38, TP_RST, toque I2C restaurou o sinal.
Pin39, TP_VCI, Fonte de alimentação do toque
Pin40, terra, Terra
2,1 polegadas em volta de TFT LCD, TFT LCD circular 2,1" desenho

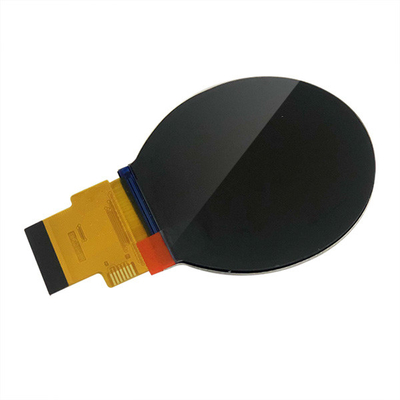

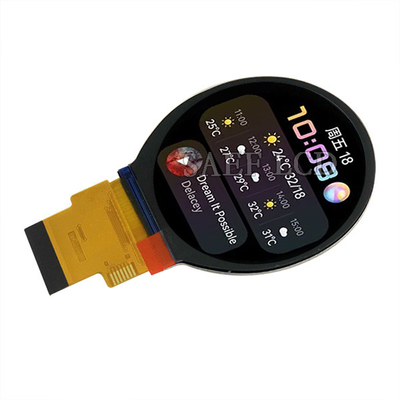

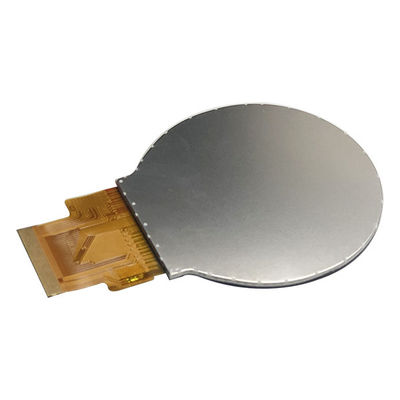

2,1 polegadas em volta de TFT LCD, TFT LCD circular 2,1" imagem do produto real
