Detalhes do produto:
|
| Palavras-chave: | TFT de 7 polegadas | tela sensível ao toque: | CTP ((Ecrã sensível ao toque capacitivo) |
|---|---|---|---|
| Resolução: | pontos 1024x600 | Dimensão do vidro de tampa: | Pode ser personalizado |
| Interface LCM: | Mipi | Luminância de superfície: | 300 cd/m2 |
| Duração de vida do LED: | 40,000 horas | Pinos: | 30 pinos |
| Direção de visualização: | Todos os ângulos de visão ((80/80/80/80) | Interface CTP: | I2C |
| Temporário operacional.: | – 20℃ a +70℃ | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | MIPI tela táctil de TFT LCD de 7 polegadas,IPS tela táctil de TFT LCD de 7 polegadas,CTP tft lcd de um toque de 7 polegadas |
||
Módulo LCD TFT de 7 polegadas 1024x600 interface MIPI IPS com CTP Desenho do produto Introdução do produto
Detalhes rápidos do produto:
1. Dimensão LCD: 7 ′′ polegadas TFT
2Resolução: 1024x600
3Ângulo de visão: livre
4- Dimensão do contorno: 164x97x2.6mm
5Tipo de interface LCM: MIPI
6Tipo de interface CTP: I2C
7. Temperatura: -20°C a +70°C; Tst -30°C a +80°C
8Painel de toque: Capacitativo touch screen ((CTP))
SAEF Technology SF-TO700B-8857A-CT é um ecrã LCD TFT de ângulo de visão integral de 7 ′′ tipo IPS com resolução QVGA de 1024x600 pixels.e o vidro de cobertura é personalizável.
Este módulo LCD tem dimensão de contorno de 164 * 97 * 2.6 mm e tamanho AA de 154.21x85.92 mm. Este LCD TFT de 7 "está com PCAP ((Capacitive Touch Screen).Interface LCM SF-TO700B-8857A-CT com interface MIPIA interface CTP é I2C. SF-TO700B-8857A-CT é com 300cd/m2 (nits) de brilho de superfície, este módulo de exibição LCD pode operar a temperaturas de 20°C a +70°C.
Este módulo LCD TFT 7 ′′ é amplamente utilizado em equipamentos de medição, dispositivos médicos, automação doméstica, sistema de segurança de acesso, etiqueta de preço do supermercado e eletrodomésticos, dispositivo GPS, etc.
| Palavras chave: | TFT de 7 polegadas | Ecrã táctil: | CTP ((Ecrã sensível ao toque capacitivo) |
|---|---|---|---|
| Resolução: | 1024x600 pontos | Dimensão do vidro da tampa: | Pode ser personalizado |
| Interface LCM: | MIPI | Luminância superficial: | 300 Cd/m2 |
| Duração de vida do LED: | 40000 horas | Pins: | 30 pinos |
| Direção de visualização: | Todos os ângulos de visão ((80/80/80/80) | Interface CTP: | I2C |
| Temperatura de funcionamento: | ¥20°C a +70°C | Conformidade: | Compatível com o REACH & RoHS |
Garantia da qualidade
1Para cada peça, temos 3 vezes 100% de teste para garantir boa qualidade.
2O gerente de QA está na indústria LCD há mais de 14 anos.Nossa equipe são todos muito profissionais e experientes no LCD arquivado para garantir a qualidade para os clientes.
Perguntas frequentes
Posso pedir uma amostra?
R: Sim, nós damos as boas vindas a ordem de amostra para testar e verificar a qualidade. amostras misturadas de diferentes números de itens são aceitáveis.
E quanto ao tempo de entrega?
A: Para produtos fora de prateleira, amostras em estoque imediatamente. 1-1.5 semanas para reformulação de amostras. 4-6 semanas para produção em massa. Para produtos de design, 2-3 dias para proposta de desenho de contador;2 horas para a amostragem no momento da aprovação do desenho; 5 a 6 horas para ensaios/produção em série na aprovação da amostra.
Q3. Você tem algum limite de MOQ para ordem de amostra e produção?
R: MOQ baixo. 3-5pcs para verificação de amostras está disponível. MOQ de produção em massa é normalmente 1K / lote. Nós apoiamos quantidade menor do que MOQ MP para ordem de trilha / PP.
Q4. Como envia as mercadorias e quanto tempo demora a sua chegada?
R: Envio por DHL, UPS, FedEx ou TNT. Demora 5-7 dias para chegar. Envio aéreo e marítimo também opcional.
Q. Como proceder a uma encomenda de módulo LCD?
R: Em primeiro lugar, informe-nos dos seus requisitos ou aplicação.
Em segundo lugar, citamos de acordo com as suas exigências ou as nossas sugestões.
Em terceiro lugar, o cliente confirma as amostras e deposita para encomenda formal.
Em quarto lugar, organizamos a produção.
P6. É permitido imprimir o meu logotipo no produto LCD?
R: Sim. Por favor, informe-nos formalmente na fase de projeto, e faremos amostras com o seu logotipo para o seu teste de amostra e aprovação. Na aprovação da amostra, a produção em massa seguirá as amostras aprovadas.
Q7: Você oferece garantia para os produtos?
R: Sim, oferecemos 1 ano de garantia aos nossos produtos.
P8: Como lidar com o defeituoso?
R: Em primeiro lugar, nossos produtos são produzidos em rigoroso sistema de controle de qualidade e a taxa defeituosa será inferior a 0,2%.
Em segundo lugar, durante o período de garantia, enviaremos novos LCDs com nova encomenda para pequenas quantidades.Vamos repará-los e enviá-los de novo para você ou podemos discutir a solução, incluindo uma nova chamada de acordo com a situação real.
Módulo LCD TFT de 7 polegadas 1024x600 interface MIPI IPS com desenho do produto CTP
| Número do PIN. | Símbolo | Função |
| 1 | VLED+ | Anodo LED |
| 2 | VLED+ | Anodo LED |
| 3 | VGH | Potência positiva para TFT |
| 4 | VGL | Potência negativa para TFT |
| 5 | UPDN | Porta para cima ou para baixo, controlo de varredura. UPDN = L, saída STV2 pulso de arranque vertical e saída UD pin lógica L para o driver de porta. (padrão) UPDN = ′H′, STV1 saída pulso de arranque vertical e UD pin saída lógica ′H′ para controlador de porta |
| 6 | SHLR | Fonte de controlo de sequência direita ou esquerda. SHLR = ?? L??, deslocamento para a esquerda: últimos dados = S1←S2←S3..........←S1536 = primeiros dados. SHLR = ?? H??, deslocamento para a direita: primeiros dados = S1→S2→S3........→S1536 = últimos dados. (default) |
| 7 | VLED- | Cátodo LED |
| 8 | VLED- | Cátodo LED |
| 9 | AVDD | Potência para circuito analógico |
| 10 | GND | Terra |
| 11 | D3P | Entrada de dados MIPI. |
| 12 | D3N | Entrada de dados MIPI. |
| 13 | GND | Terra |
| 14 | D2P | Entrada de dados MIPI. |
| 15 | D2N | Entrada de dados MIPI. |
| 16 | GND | Terra |
| 17 | CLKP | Entrada do relógio MIPI |
| 18 | CLKN | Entrada do relógio MIPI |
| 19 | GND | Terra |
| 20 | D1P | Entrada de dados MIPI. |
| 21 | D1N | Entrada de dados MIPI. |
| 22 | GND | Terra |
| 23 | D0P | Entrada de dados MIPI. |
| 24 | D0N | Entrada de dados MIPI. |
| 25 | GND | Terra |
| 26 | STBYB | Modo de espera. STBYB = H, operação normal (default) STBYB = L, o controlador de tempo, o driver de origem será desligado, todas as saídas são GND. |
| 27 | Reinicialização | Pin de reinicialização global, baixo ativo para entrar no estado de reinicialização, puxe alto normalmente, liga-se a um circuito de reinicialização RC para estabilidade. |
| 28 | VDD ((1.8V) | Circuito digital |
| 29 | VDD ((1.8V) | Circuito digital |
| 30 | VCOMIN | Voltagem comum |

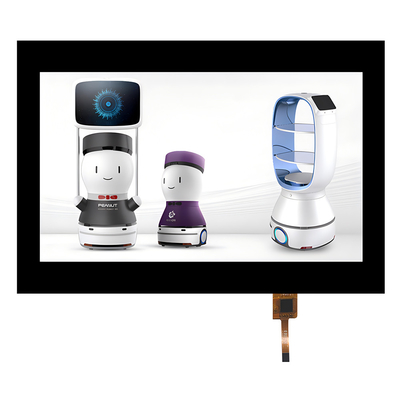

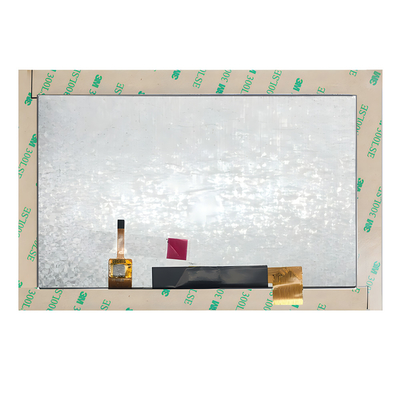

Módulo LCD TFT de 7 polegadas 1024x600 interface MIPI IPS com Imagem do Produto CTP
Produtos semelhantes
|
Tamanho |
Detalhes |
O NOSSO P/N |
|
7 polegadas |
800x480Tipo de paisagem,com painel de comando |
SF-TC700I-9239C-T |
|
7 polegadas |
1024x600 Tipo paisagem, com ou sem CTP, interface RGB |
SF-TC700B-8619A-N/CT |
|
7 polegadas |
1024x600 Tipo de paisagem, com ou sem CTP, interface MIPI |
SF-TO700B-8857A-N/CT |
|
7 polegadas |
1024x600 Tipo paisagem, com ou sem CTP, interface RGB |
SF-TO700B-8834A-CT |
