Detalhes do produto:
|
| Produto: | Ecrã TFT IPS de 3 polegadas | Resolução: | 240x400 pixels |
|---|---|---|---|
| Direção de visualização: | IPS Todos os ângulos de visão | tela sensível ao toque: | com tela táctil de PCAP |
| Lente da tampa: | Personalizável | Luminância de superfície: | 300 cd/m2 (personalizável) |
| interface: | Bocados de MCU 8/16 | Número de pin: | 40 pinos |
| Conexão: | Plug / ZIF (customizável) | IC do condutor: | S6D04D1 |
| Temporário operacional.: | -20°C a +70°C | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | Ecrã LCD de 240x400 TFT,Ecrã de toque LCD PCAP TFT,3 polegadas TFT LCD touch screen |
||
3 polegadas IPS TFT PCAP touch screen 240x400 Resolução Descrição do produto
Revisão rápida do produto
¢ Número do modelo.SF-TC300D-8974A-CT
¢ Tamanho: 3"
Resolução: 240×400 pontos
Direcção de visão: IPS
Interface:Interface MCU de 8 bits e 16 bits
¢ IC do condutor:S6D04D1
¢Conselho de controlo: Não
¢ Brilho ((cd/m2): 300
¢ Quadro através de um buraco: Não
Ecrã táctil: com ecrã táctil capacitivo
Descrição
SAEF TECHNOLOGY SF-TC300D-8974A-CT é um ecrã TFT-LCD de 3 polegadas com resolução 240x400 (240 pixels horizontais por 400 pixels verticais).a tensão de alimentação (VCC) do painel LCD de condução é de é 2.5V a 3.3V. O valor típico é de 2.8V. Pode ser utilizado em sistemas incorporados, automação, GPS, equipamento médico, dispositivo industrial,Equipamento de segurança que exige um ecrã TFT de alta qualidade e imagem colorida.
SF-TC300D-8974A-CT é um TFT tipo IPS-LCD com brilho de 300 cd/m2 (valor típico). o brilho pode ser personalizado atingindo 1000 nits. Pode operar a temperaturas de -20°C a +70°C;Temperaturas de armazenamento entre -30°C e +80°C.
Características
| Produto: | Ecrã de toque IPS TFT de 3" |
| Resolução: | 240x400 pixels |
| Ecrã táctil: | Com PCAP touch screen |
| Luminância superficial: | 300 Cd/m2 (personalizável) |
| Número do pin: | 40 pinos |
| IC do condutor: | S6D04D1 |
| Direção de visualização: | IPS Todos os ângulos de visão |
| Lente de cobertura: | Personalizável |
| Interface: | MCU 8/16 bits |
| Conexão: | Plugging / ZIF (customizável) |
| Temperatura de funcionamento: | -20°C a +70°C |
| Conformidade: | Compatível com o REACH & RoHS |
3 polegadas IPS TFT PCAP touch screen 240x400 Resolução Desenho do produto
Definição de pin
Pin1 GND Terreno
Pin2 A BL LED A
Pin3 K BL LED K
Pin4 GND Terreno
Sinal de reinicialização.
Pin6 VDD Potência do sistema 2.8-3.3V
Pin7 VDD Potência do sistema 2.8-3.3V
Pin8 IM1 IM1 = 0,8 bits. IM1 = 1,16 bits.
Pin9-Pin16 D7-0 MCU L8 bit Data bus
Pin17 CS Chip selecionar sinal.
Pin18 RS Potência do sistema1.8-3.3V
Pin19 WR Ativar gravação
Pin20 RD Read ativar baixa ativa.
Pin21 GND Ground
Pin22-Pin29 D15-8 MCU H8 bit Data bus GND
Pin30 GND Ground
Pin31 TEFrame sinal de pulso da cabeça, que é usado para gravar dados na RAM interna.
Pin32-40 NC Dummy

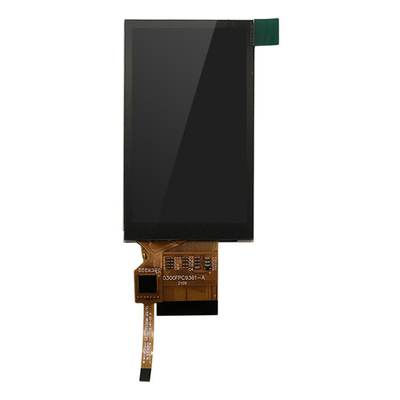

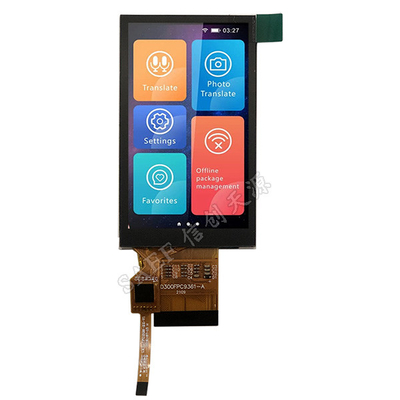

3 polegadas IPS TFT PCAP touch screen 240x400 Resolução Imagem do produto
Instalações de fábrica e certificados
Fabricante de módulos de ecrã LCD TFT - mais de 300 produtos TFT em linha
A SAEF Technology é uma fabricante líder mundial de TFT LCD com sede na China. A SAEF oferece uma ampla gama de produtos de módulos de display TFT de tamanhos pequenos a médios, com tamanhos que variam de 0,96 " a 1 ".22 " redondo, 1,28" de espessura,1.44", 1.54", 1.77, 2", 2.1" redondo, 2.2" 2.3", 2.4", 2.6", 2.8", 3", 3.1", 3.2", 3.4" 3.5", 3.6", 3.7", 4", 4.3", 4.6", 5", 5.5", 5.6", 5.7", 6.5", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3", 13.3", 14",15", 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25", 27" e 28" TFT (tamanho diagonal da área ativa) e assim por diante.Além disso,, quase todos os itens são aceitáveis para derivar dos itens padrão para atender às necessidades dos clientes.
Os ecrãs TFT SAEF são qualificados de acordo com a norma industrial, incluindo módulos TFT-LCD padrão, IPS TFT, TFT LCD de alto brilho (ecrã de leitura da luz solar), painéis TFT com painéis de controle,Tipo de barra TFT, Wide Temperature TFT LCD. Estes ecrãs incluem modos de paisagem ou retrato.Os ecrãs LCD SAEF TFT estão disponíveis em várias resoluções, bem como na tela sensível ao toque opcional em tecnologia capacitiva resistiva e projetada (PCAP touch screen)Muitos dos nossos módulos de exibição TFT têm mais de uma interface disponível, incluindo MCU, RGB, TTL, LVDS e MIPI DSI.Os módulos SAEF TFT são perfeitos para várias aplicações, incluindo o controlo industrial, máquina de café, equipamento médico, sistema POS, automação, navegador GPS, produtos de limpeza, controlo de energia, telecomunicações, equipamento médico, etc.
Palavra-chave de pesquisa: tft 3", 3 tft lcd, 3" tft lcd, 3 polegadas tft lcd, tft lcd 3, 3 tft display, 3" tft display, 3 polegadas tft display, tft display 3 polegadas, tft display 3", 3 polegadas tft lcd display, 3" tft screen,Ecrã TFT de 3 polegadas, tela TFT 3 polegadas, tela TFT 3 ", tela TFT LCD 3 polegadas, 240x400 IPS TFT, 3 polegadas IPS, 3 polegadas 240x400, 240x400 LCD
