Detalhes do produto:
|
| Produto: | 2Display LCD TFT de 0,6 polegadas | tela sensível ao toque: | Painel táctil resistivo (RTP) |
|---|---|---|---|
| Resolução: | 480X320 | Direção de visualização: | IPS ângulo de visão completo ((80/80/80/80) |
| IC do condutor: | R61531 | Número de pin: | 40 pinos |
| Conexão: | Tipo do conector de FPC | Luminância de superfície: | 240 cd/m2 (nits) |
| Interface: | MCU | Duração de vida do LED: | 40,000 horas |
| Temperatura de funcionamento: | -10℃ a +60℃ | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | IPS TFT LCD 2,6",IPS TFT LCD 480x320 |
||
2Display LCD TFT de 0,6 polegadas IPS 480x320 Pixels modo paisagem Introdução do produto
O Saef Tech SF-TC260T-9954A-T é um ecrã LCD TFT tipo IPS de tamanho diagonal de 2,6 polegadas.
Detalhes rápidos do produto:
1. Dimensão LCD: 2,6 ′′ polegadas TFT
2Resolução: 480x320
3Ângulo de visão: Ângulo de visão livre
4Dimensões do contorno: 59,60x47,3x3,4 mm
5. IC do controlador LCD: R61531
6Tipo de interface LCD: MCU
7. Temperatura: -10°C a +60°C; Tst -20°C a +70°C
8Painel de toque: Ecrã de toque resistente
Características do produto:
1. SF-TC260T-9954A-T é um módulo TFT LCD é um tamanho diagonal de 2,6 polegadas, 480x320, tela LCD TFT a cores inteiras com Resistive Touch Screen (RTP).
2Este módulo suporta a interface MCU. O modelo SF-TC260A-9954A-T tem dimensão de módulo de 59,60x47,3 mm e tamanho de área ativa de 55,61 x 37,27 mm;
3O SF-TC260T-9954A-T está integrado com o controlador R61531 no módulo e a sua tensão de alimentação lógica varia de 2,6 V a 3,3 V.
4Pode funcionar a temperaturas de -10°C a +60°C; as suas temperaturas de armazenagem variam de -20°C a +70°C.
5. O SF-TC260T-9954A-T é um módulo LCD de modo paisagístico, com luminosidade de 250 cd/m2. Se você quiser usá-lo como modo retrato ou aumentar a luminosidade, entre em contato conosco para mais suporte técnico.
6. SF-TC260T-9954A-T FPC pode ser personalizado, e opcional para ser com ou sem Resistive Touch Screen (RTP).
Informações sobre o produto:
| Produto: | 2Display LCD TFT de 0,6 polegadas | Ecrã táctil: | Painel táctil resistivo (RTP) |
|---|---|---|---|
| Resolução: | 480x320 | Direção de visualização: | IPS Ângulo de visão completo ((80/80/80/80) |
| IC do condutor: | R61531 | Número de pin: | 40 pinos |
| Conexão: | Tipo de conector FPC | Luminância superficial: | 240 Cd/m2 (nits) |
| Interface: | MCU | Duração de vida do LED: | 40000 horas |
| Temperatura de funcionamento: | -10°C a +60°C | Conformidade: | Compatível com o REACH & RoHs |
2Display LCD TFT de 0,6 polegadas IPS 480x320 Pixels modo paisagem ProdutoDesenho
Definição de pin:
| Pin NO. | Símbolo | O/O | Descrição |
| 1 | OU | O/O | sinal de entrada do painel táctil |
| 2 | XL | O/O | sinal de entrada do painel táctil |
| 3 | YD | O/O | sinal de entrada do painel táctil |
| 4 | XR | O/O | sinal de entrada do painel táctil |
| 5 | GND | P | Terra |
| 6 | CICV | P | Fornecimento de energia 2.8V/1.8V Voltagem |
| 7 | VCI | P | Fornecimento de energia |
| 8 | IM0 | Eu... | 8BIT/16BIT SELECTION |
| 9 | GND | P | Terra |
| 10 | Reinicialização | Eu... | LCM Reiniciar sinal de entrada |
| 11 | CS | Eu... | Pin de entrada para o sinal de seleção de chips |
| 12 | RS | Eu... | Sinal de selecção de comando/dados. |
| 13 | GND | P | Terra |
| 14 | WR | Eu... | Escrever sinal de estroboscópio |
| 15 | RD | Eu... | Leia o sinal estroboscópico. |
| 16 ~ 31 | DB0-DB15 | O/O | Sinais de dados |
| 32 | GND | P | Terra |
| 33 | LED_A | P | Anodo LED |
| 34 | LED_K1 | P | Cátodo LED |
| 35 | LED_K2 | P | Cátodo LED |
| 36 | LED_K3 | P | Cátodo LED |
| 37 | LED_K4 | P | Cátodo LED |
| 38 | LED_K5 | P | Cátodo LED |
| 39 | LED_K6 | P | Cátodo LED |
| 40 | GND | P | Terra |

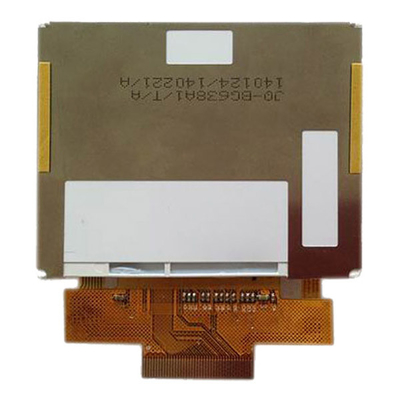

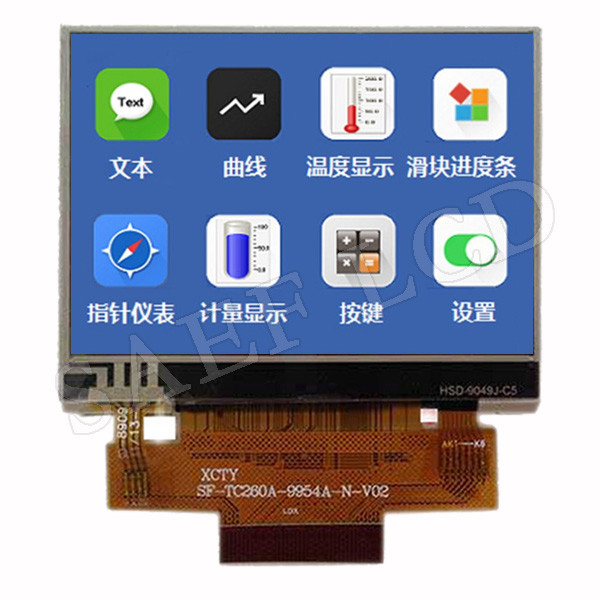

2Display LCD TFT de 0,6 polegadas IPS 480x320 Pixels modo paisagem ProdutoImagem
